Réduction PVC double - Mâle à coller sur D - Femelles à coller sur d et d1 réduit
Code produit : 5020
Raccords à coller
Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
PVC-U.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccords Certification Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | D x d x d1 | H | E | L | I | I1 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|
| 50202016 | 20 x 16 x 16 | 36 | 20 | 16 | 14 | 14 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50202516 | 25 x 20 x 16 | 39 | 22 | 19 | 16 | 14 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50202520 | 25 x 20 x 20 | 42 | 25 | 19 | 16 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50203216 | 32 x 25 x 16 | 41 | 22 | 22 | 19 | 14 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50203220 | 32 x 25 x 20 | 45 | 27 | 22 | 19 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50203225 | 32 x 25 x 25 | 50 | 31 | 22 | 19 | 19 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50204016 | 40 x 32 x 16 | 50 | 22 | 26 | 22 | 14 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50204020 | 40 x 32 x 20 | 52 | 26 | 26 | 22 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50204025 | 40 x 32 x 25 | 49 | 32 | 26 | 24 | 19 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50204032 | 40 x 32 x 32 | 57 | 39 | 26 | 22 | 22 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50205020 | 50 x 40 x 20 | 61 | 27 | 31 | 26 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50205025 | 50 x 40 x 25 | 62 | 33 | 31 | 26 | 19 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50205032 | 50 x 40 x 32 | 65 | 40 | 33 | 26 | 22 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50205040 | 50 x 40 x 40 | 69 | 49 | 31 | 26 | 26 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50206325 | 63 x 50 x 25 | 72 | 32 | 38 | 31 | 19 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50206332 | 63 x 50 x 32 | 76 | 40 | 38 | 31 | 22 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50206340 | 63 x 50 x 40 | 79 | 49 | 38 | 33 | 26 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50206350 | 63 x 50 x 50 | 85 | 61 | 34 | 31 | 47 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50207532 | 75 x 63 x 32 | 86 | 40 | 44 | 38 | 22 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50207540 | 75 x 63 x 40 | 87 | 49 | 44 | 38 | 26 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50207550 | 75 x 63 x 50 | 92 | 61 | 44 | 41 | 42 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50207563 | 75 x 63 x 63 | 100 | 74 | 44 | 38 | 38 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50209040 | 90 x 75 x 40 | 99 | 49 | 51 | 44 | 26 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50209050 | 90 x 75 x 50 | 103 | 62 | 51 | 44 | 31 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50209063 | 90 x 75 x 63 | 111 | 73 | 51 | 44 | 38 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50209075 | 90 x 75 x 75 | 117 | 89 | 51 | 44 | 44 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 502011050 | 110 x 90 x 50 | 117 | 61 | 61 | 51 | 31 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 502011063 | 110 x 90 x 63 | 125 | 76 | 61 | 51 | 38 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 502011075 | 110 x 90 x 75 | 133 | 90 | 61 | 51 | 44 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 502011090 | 110 x 90 x 90 | 138 | 106 | 61 | 51 | 51 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 502012563 | 125 x 110 x 63 | 121 | 78 | 69 | 61 | 38 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 502012575 | 125 x 110 x 75 | 125 | 90 | 69 | 61 | 44 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 502012590 | 125 x 110 x 90 | 126 | 105 | 69 | 61 | 51 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 5020125110 | 125 x 110 x 110 | 127 | 123 | 69 | 61 | 61 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 5020140110 | 140 x 125 x 110 | 149 | 130 | 76 | 69 | 61 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 502016090 | 160 x 140 x 90 | 187 | 131 | 86 | 76 | 51 | 16 | Télécharger Fiche tech. | - |
| 5020160110 | 160 x 140 x 110 | 157 | 130 | 86 | 76 | 61 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 5020160125 | 160 x 140 x 125 | 160 | 145 | 86 | 76 | 69 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 5020225160 | 225 x 200 x 160 | 230 | 185 | 119 | 106 | 86 | 10 | Télécharger Fiche tech. | Télécharger CAD |

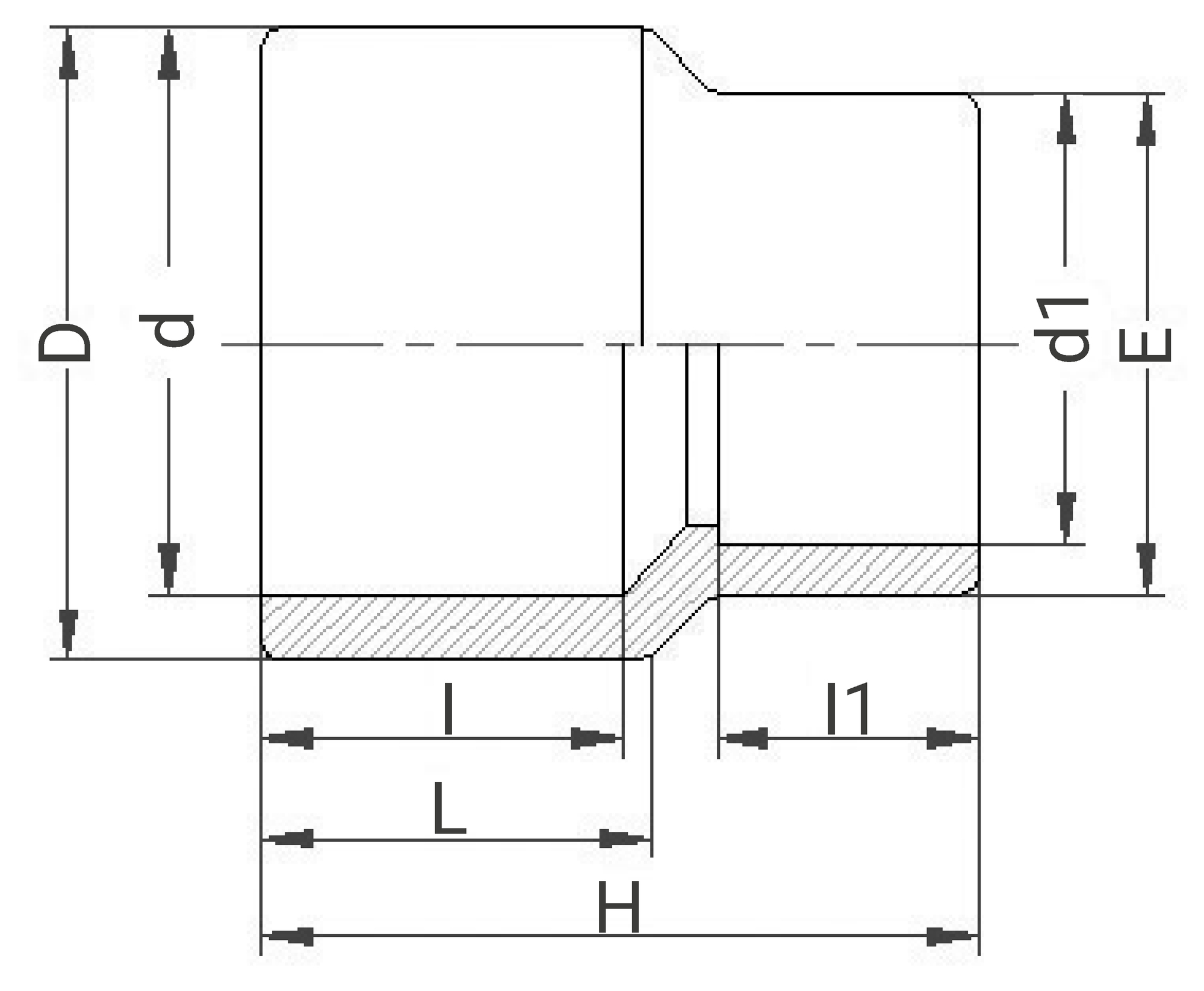

Schéma technique pour le produit :
Outillage de mise en oeuvre
Ressources
Fiche technique - Réduction double - Mâle à coller sur D - Femelles à coller sur d et d1 réduit - 5020
(application/pdf, 355.06 ko)Fiche de mise en oeuvre - Réduction double - Mâle à coller sur D - Femelles à coller sur d et d1 réduit - 5020
(application/pdf, 706.86 ko)Attestation de Conformité Sanitaire (ACS) - Réduction double - Mâle à coller sur D - Femelles à coller sur d et d1 réduit - 5020
(application/pdf, 428.01 ko)Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 50202016 | 36 | 36 | 20 | 0,01 | 0.100 | 10 | 570 | 490 | 340 | 3000 | 31.40 |
| 50202516 | 39 | 39 | 25 | 0,01 | 0.100 | 10 | 570 | 490 | 340 | 1500 | 16.40 |
| 50202520 | 42 | 42 | 25 | 0,01 | 0.100 | 10 | 570 | 490 | 340 | 1500 | 16.40 |
| 50203216 | 41 | 41 | 32 | 0,017 | 0.170 | 10 | 570 | 490 | 340 | 1000 | 18.40 |
| 50203220 | 45 | 45 | 32 | 0,02 | 0.200 | 10 | 570 | 490 | 340 | 1000 | 21.40 |
| 50203225 | 50 | 50 | 32 | 0,021 | 0.210 | 10 | 570 | 490 | 340 | 800 | 18.20 |
| 50204016 | 50 | 40 | 40 | 0,024 | 0.240 | 10 | 570 | 490 | 340 | 800 | 20.60 |
| 50204020 | 55 | 40 | 40 | 0,025 | 0.250 | 10 | 570 | 490 | 340 | 700 | 18.90 |
| 50204025 | 55 | 40 | 40 | 0,025 | 0.250 | 10 | 570 | 490 | 340 | 500 | 13.90 |
| 50204032 | 60 | 40 | 40 | 0,034 | 0.340 | 10 | 570 | 490 | 340 | 500 | 18.40 |
| 50205020 | 65 | 50 | 50 | 0,048 | 0.480 | 10 | 570 | 490 | 340 | 400 | 20.60 |
| 50205025 | 65 | 50 | 50 | 0,051 | 0.510 | 10 | 570 | 490 | 340 | 300 | 16.70 |
| 50205032 | 65 | 50 | 50 | 0,058 | 0.580 | 10 | 570 | 490 | 340 | 300 | 18.80 |
| 50205040 | 70 | 50 | 50 | 0,068 | 0.680 | 10 | 570 | 490 | 340 | 300 | 21.80 |
| 50206325 | 75 | 65 | 65 | 0,094 | 0.470 | 5 | 570 | 490 | 340 | 170 | 17.38 |
| 50206332 | 80 | 65 | 65 | 0,094 | 0.470 | 5 | 570 | 490 | 340 | 170 | 17.38 |
| 50206340 | 80 | 65 | 65 | 0,1 | 0.500 | 5 | 570 | 490 | 340 | 150 | 16.40 |
| 50206350 | 85 | 65 | 65 | 0,126 | 0.630 | 5 | 570 | 490 | 340 | 150 | 20.30 |
| 50207532 | 90 | 75 | 75 | 0,12 | - | - | 570 | 490 | 340 | 190 | 24.20 |
| 50207540 | 90 | 75 | 75 | 0,127 | - | - | 570 | 490 | 340 | 170 | 22.99 |
| 50207550 | 95 | 75 | 75 | 0,146 | - | - | 570 | 490 | 340 | 150 | 23.30 |
| 50207563 | 100 | 75 | 75 | 0,16 | - | - | 570 | 490 | 340 | 110 | 19.00 |
| 50209040 | 100 | 90 | 90 | 0,23 | - | - | 570 | 490 | 340 | 110 | 26.70 |
| 50209050 | 105 | 90 | 90 | 0,228 | - | - | 570 | 490 | 340 | 100 | 24.20 |
| 50209063 | 115 | 90 | 90 | 0,258 | - | - | 570 | 490 | 340 | 100 | 27.20 |
| 50209075 | 120 | 90 | 90 | 0,288 | - | - | 570 | 490 | 340 | 80 | 24.44 |
| 502011050 | 120 | 110 | 110 | 0,41 | - | - | 570 | 490 | 340 | 80 | 34.20 |
| 502011063 | 125 | 110 | 110 | 0,448 | - | - | 570 | 490 | 340 | 65 | 30.52 |
| 502011075 | 135 | 110 | 110 | 0,49 | - | - | 480 | 310 | 340 | 36 | 18.18 |
| 502011090 | 140 | 110 | 110 | 0,546 | - | - | 570 | 490 | 340 | 45 | 25.97 |
| 502012563 | 121 | 121 | 125 | 0,46 | - | - | 570 | 490 | 340 | 44 | 21.64 |
| 502012575 | 125 | 125 | 125 | 0,464 | - | - | 570 | 490 | 340 | 44 | 21.82 |
| 502012590 | 126 | 126 | 125 | 0,468 | - | - | 570 | 490 | 340 | 44 | 21.99 |
| 5020125110 | 140 | 125 | 125 | 0,44 | - | - | 570 | 490 | 340 | 32 | 15.48 |
| 5020140110 | 150 | 140 | 140 | 0,76 | - | - | 570 | 490 | 340 | 24 | 19.64 |
| 502016090 | 187 | 187 | 160 | 0,889 | - | - | 570 | 490 | 340 | 30 | 28.10 |
| 5020160110 | 160 | 160 | 160 | 0,954 | - | - | 570 | 490 | 340 | 25 | 25.25 |
| 5020160125 | 160 | 160 | 160 | 1,089 | - | - | 570 | 490 | 340 | 18 | 21.00 |
| 5020225160 | 230 | 225 | 225 | 2,748 | - | - | 570 | 490 | 340 | 6 | 17.89 |
