Réduction PVC simple - Mâle à coller sur D - Femelle à coller sur d réduit
Code produit : 5090
Raccords à coller
Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
PVC-U.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccords Certification Attestation de Conformité Sanitaire (ACS)|Marque NF 055 (si spécifié)
Références et dimensions
| Référence | D x d | NF | L | I | Z | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|
| 50902016 | 20 x 16 | X | 16 | 14 | 2 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50902516 | 25 x 16 | - | 19 | 14 | 5 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50902520 | 25 x 20 | X | 19 | 16 | 3 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50903216 | 32 x 16 | - | 22 | 14 | 8 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50903220 | 32 x 20 | - | 22 | 16 | 6 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50903225 | 32 x 25 | X | 22 | 19 | 3 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50904020 | 40 x 20 | - | 26 | 16 | 10 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50904025 | 40 x 25 | - | 26 | 23 | 6 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50904032 | 40 x 32 | X | 26 | 22 | 4 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50905025 | 50 x 25 | - | 31 | 19 | 12 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50905032 | 50 x 32 | - | 31 | 22 | 9 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50905040 | 50 x 40 | X | 31 | 26 | 5 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50906332 | 63 x 32 | - | 38 | 22 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50906340 | 63 x 40 | - | 38 | 26 | 12 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50906350 | 63 x 50 | X | 38 | 34 | 6 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50907540 | 75 x 40 | - | 44 | 26 | 18 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50907550 | 75 x 50 | - | 44 | 31 | 13 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50907563 | 75 x 63 | X | 44 | 38 | 6 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50909032 | 90 x 32 | - | 51 | 38 | 13 | 16 | Télécharger Fiche tech. | - |
| 50909050 | 90 x 50 | - | 51 | 31 | 20 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50909063 | 90 x 63 | - | 51 | 38 | 13 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50909075 | 90 x 75 | X | 51 | 44 | 7 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 509011063 | 110 x 63 | - | 61 | 38 | 23 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 509011075 | 110 x 75 | - | 61 | 44 | 17 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 509011090 | 110 x 90 | X | 61 | 51 | 10 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 509012575 | 125 x 75 | - | 69 | 44 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 509012590 | 125 x 90 | - | 69 | 51 | 18 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 5090125110 | 125 x 110 | - | 69 | 61 | 8 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 509014090 | 140 x 90 | - | 76 | 51 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 5090140110 | 140 x 110 | - | 76 | 61 | 15 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 5090140125 | 140 x 125 | - | 76 | 69 | 7 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 509016090 | 160 x 90 | - | 86 | 51 | 25 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 5090160110 | 160 x 110 | - | 86 | 61 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 5090160125 | 160 x 125 | - | 86 | 69 | 17 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 5090160140 | 160 x 140 | - | 86 | 76 | 10 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 5090200140 | 200 x 140 | - | 106 | 76 | 30 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 5090200160 | 200 x 160 | - | 106 | 86 | 20 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 5090200180 | 200 x 180 | - | 106 | 96 | 10 | 10 | Télécharger Fiche tech. | - |
| 5090225160 | 225 x 160 | - | 119 | 86 | 33 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 5090225200 | 225 x 200 | - | 119 | 106 | 13 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 5090250160 | 250 x 160 | - | 134 | 87 | 47 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 5090250200 | 250 x 200 | - | 135 | 106 | 29 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 5090250225 | 250 x 225 | - | 132 | 120 | 12 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 5090280200 | 280 x 200 | - | 146 | 106 | 40 | 10 | Télécharger Fiche tech. | - |
| 5090280160 | 280 x 160 | - | 146 | 86 | 60 | 10 | Télécharger Fiche tech. | - |
| 5090280225 | 280 x 225 | - | 147 | 120 | 27 | 10 | Télécharger Fiche tech. | - |
| 5090280250 | 280 x 250 | - | 147 | 132 | 15 | 10 | Télécharger Fiche tech. | - |
| 5090315160 | 315 x 160 | - | 163 | 86 | 77 | 10 | Télécharger Fiche tech. | - |
| 5090315200 | 315 x 200 | - | 165 | 107 | 58 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 5090315225 | 315 x 225 | - | 165 | 132 | 33 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 5090315250 | 315 x 250 | - | 165 | 132 | 33 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 5090315280 | 315 x 280 | - | 165 | 149 | 16 | 10 | Télécharger Fiche tech. | - |

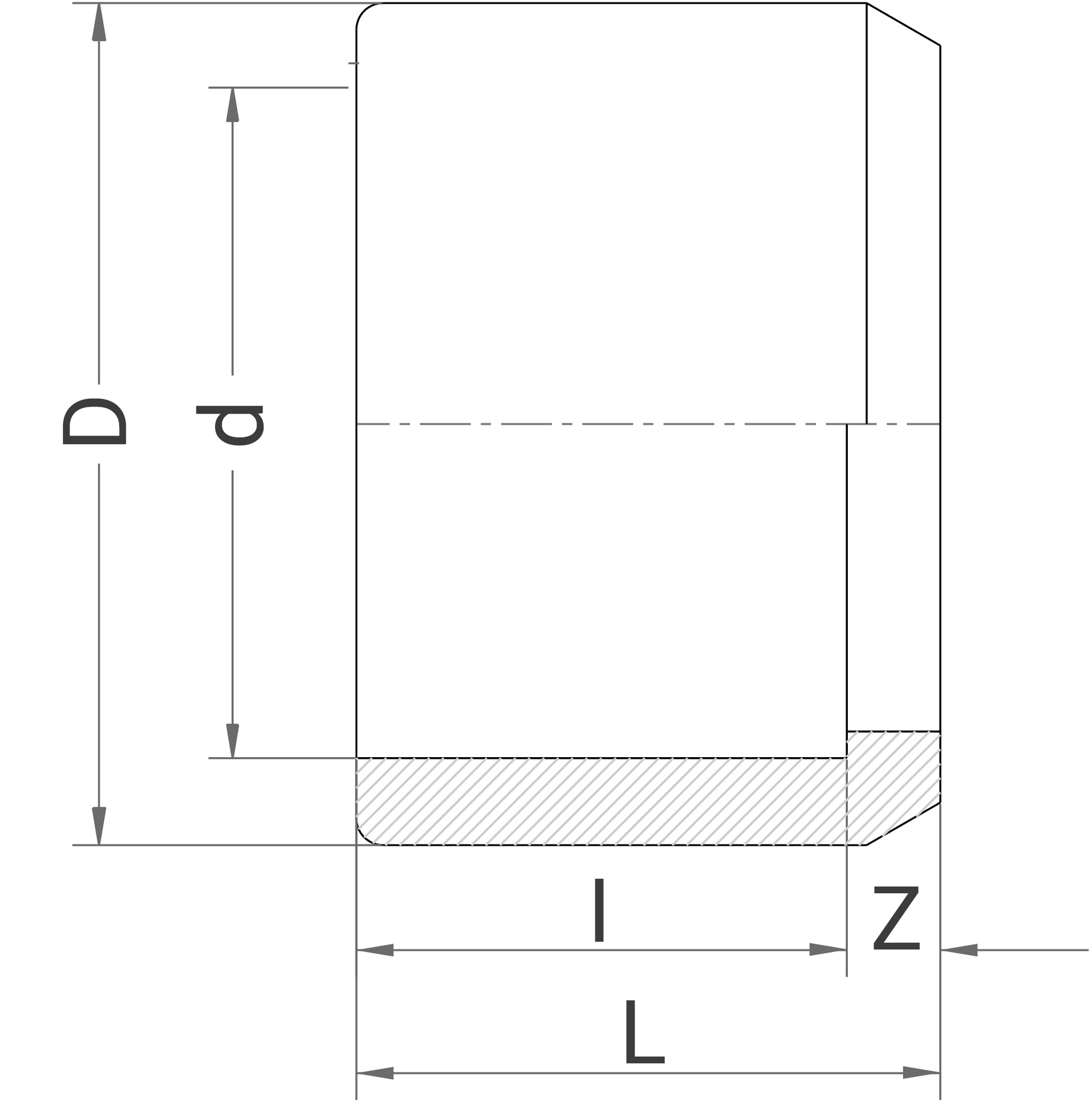

Schéma technique pour le produit :
