Té PVC à 90° réduit

Code produit :

5140

Raccords à coller

Télécharger le catalogue Fiche technique

Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.

Matière

PVC-U.

Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccords Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Té PVC à 90° réduit
Référence	d x d1 x d	H	E1	H1	E	I	I1	Z	Z1	PN à 20°C	Fiche tech.	CAD
51402016	20 x 16 x 20	54	23	39	28	16	14	11	11	16	Télécharger Fiche tech.	-
51402516	25 x 16 x 25	66	23	45	74	16	14	14	14	16	Télécharger Fiche tech.	-
51402520	25 x 20 x 25	66	27	45	33	19	16	14	12,5	16	Télécharger Fiche tech.	Télécharger CAD
51403216	32 x 16 x 32	78	23	52	42	22	14	17	17	16	Télécharger Fiche tech.	-
51403220	32 x 20 x 32	78	33	54	42	22	16	17	27,5	16	Télécharger Fiche tech.	Télécharger CAD
51403225	32 x 25 x 32	78	33	57	41	22	19	17	17,5	16	Télécharger Fiche tech.	Télécharger CAD
51404016	40 x 16 x 40	94	23	60,5	51	26	14	21	21	16	Télécharger Fiche tech.	-
51404020	40 x 20 x 40	99	30	63	50	26	16	23,5	22	16	Télécharger Fiche tech.	Télécharger CAD
51404025	40 x 25 x 40	99	37	66	50	26	24	23,5	22	16	Télécharger Fiche tech.	Télécharger CAD
51404032	40 x 32 x 40	99	44	72	50	26	22	23,5	22	16	Télécharger Fiche tech.	Télécharger CAD
51405020	50 x 20 x 50	114	28	72,5	61	31	16	26	26	16	Télécharger Fiche tech.	-
51405025	50 x 25 x 50	118	37	77	62	31	19	28	27,5	16	Télécharger Fiche tech.	Télécharger CAD
51405032	50 x 32 x 50	118	41	80	61	31	22	28	27,5	16	Télécharger Fiche tech.	Télécharger CAD
51405040	50 x 40 x 50	118	50	84	61	31	26	28	27,5	16	Télécharger Fiche tech.	Télécharger CAD
51406320	63 x 20 x 63	142	28	86,5	75	38	16	33	33	16	Télécharger Fiche tech.	-
51406325	63 x 25 x 63	142	34	89,5	77	38	19	34	34	16	Télécharger Fiche tech.	-
51406332	63 x 32 x 63	144	41	95	77	38	22	34	34,5	16	Télécharger Fiche tech.	Télécharger CAD
51406340	63 x 40 x 63	144	50	99	77	38	26	34	34,5	16	Télécharger Fiche tech.	Télécharger CAD
51406350	63 x 50 x 63	144	61	104	77	38	31	34	34,5	16	Télécharger Fiche tech.	Télécharger CAD
51407532	75 x 32 x 75	171	41	109	91	38	22	47,5	32,5	16	Télécharger Fiche tech.	Télécharger CAD
51407540	75 x 40 x 75	167	50	114	89	45	26	38,5	31	16	Télécharger Fiche tech.	Télécharger CAD
51407550	75 x 50 x 75	167	60	117	89	44	31	39,5	27,5	16	Télécharger Fiche tech.	Télécharger CAD
51407563	75 x 63 x 75	167	76	126	89	44	38	39,5	25	16	Télécharger Fiche tech.	-
51409040	90 x 40 x 90	200	50	132	107	44	26	56	40	16	Télécharger Fiche tech.	Télécharger CAD
51409050	90 x 50 x 90	200	60	140	106	51	31	49	39	16	Télécharger Fiche tech.	Télécharger CAD
51409063	90 x 63 x 90	140	76	140	107	51	38	49	32	16	Télécharger Fiche tech.	Télécharger CAD
51409075	90 x 75 x 90	200	92	150	107	51	44	49	31	16	Télécharger Fiche tech.	Télécharger CAD
514011050	110 x 50 x 110	237	60	158	130	61	31	67,5	48	16	Télécharger Fiche tech.	Télécharger CAD
514011063	110 x 63 x 110	237	76	165	130	61	38	57,5	44,5	16	Télécharger Fiche tech.	Télécharger CAD
514011075	110 x 75 x 110	237	92	169	130	61	44	57,5	40,5	16	Télécharger Fiche tech.	Télécharger CAD
514011090	110 x 90 x 110	237	110	173	130	61	51	57,5	35,5	16	Télécharger Fiche tech.	-
514012563	125 x 63 x 125	277	76	173	145	69	38	69,5	48,5	16	Télécharger Fiche tech.	Télécharger CAD
514012575	125 x 75 x 125	277	89	180	145	69	44	69,5	46	16	Télécharger Fiche tech.	Télécharger CAD
514012590	125 x 90 x 125	277	108	188	145	69	51	69,5	43	16	Télécharger Fiche tech.	Télécharger CAD
5140125110	125 x 110 x 125	277	130	197	145	69	61	69,5	37,5	16	Télécharger Fiche tech.	Télécharger CAD
5140160110	160 x 110 x 160	334	130	247	186	86	61	81	62,5	10	Télécharger Fiche tech.	Télécharger CAD

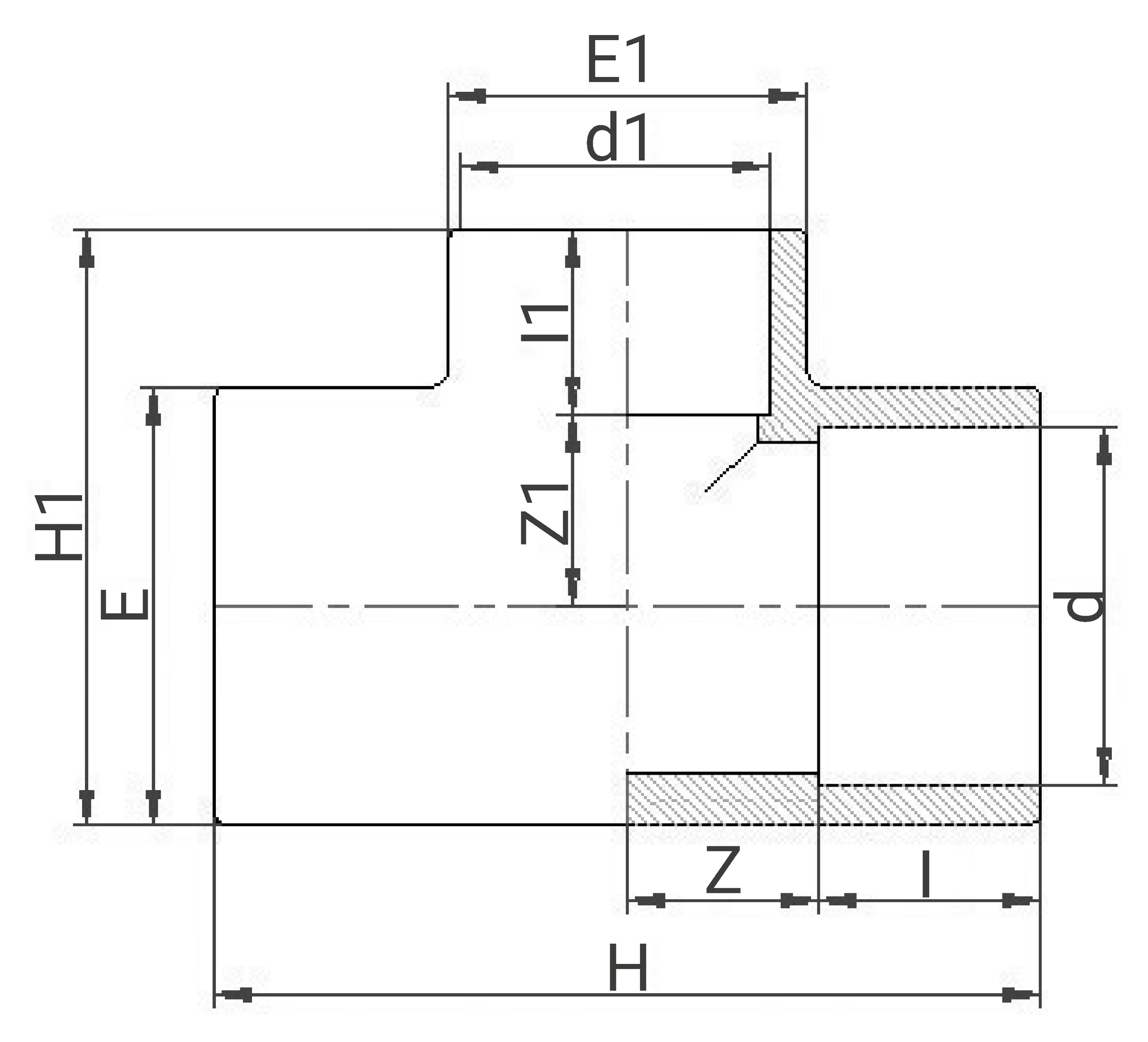

Schéma technique pour le produit :

Outillage de mise en oeuvre

2120

Décapant PVC TANGIT

2020

Colle PVC TANGIT

Ressources

Fiche technique - Té à 90° réduit - 5140

(application/pdf, 381.05 ko)

Fiche de mise en oeuvre - Té à 90° réduit - 5140

(application/pdf, 706.86 ko)

Attestation de Conformité Sanitaire (ACS) - Té à 90° réduit - 5140

(application/pdf, 428.01 ko)

Informations logistiques

	Pièce				Sachet		Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Poids (kg)	Qté	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
51402016	54	28	39	0,03	0,3	10	570	490	340	500	19,9
51402516	66	74	45	0,045	0,45	10	570	490	340	300	22,4
51402520	70	45	35	0,037	0,37	10	570	490	340	300	21,2
51403216	78	42	52	0,065	0,65	10	570	490	340	180	20,84
51403220	80	55	45	0,07	0,7	10	570	490	340	160	19,64
51403225	80	60	45	0,066	0,66	10	570	490	340	150	17,9
51404016	94	51	61	0,09	0,45	5	570	490	340	80	16,44
51404020	100	65	50	0,108	0,54	5	570	490	340	80	16,6
51404025	100	70	50	0,114	0,57	5	570	490	340	80	16,6
51404032	100	75	50	0,11	0,55	5	570	490	340	56	18,98
51405020	114	61	73	0,183	-	-	570	490	340	56	19,1
51405025	120	80	65	0,188	-	-	570	490	340	56	21
51405032	120	85	65	0,19	-	-	-	-	-	-	-
51405040	120	85	65	0,19	-	-	-	-	-	-	-
51406320	142	75	87	0,275	-	-	-	-	-	-	-
51406325	142	77	90	0,29	-	-	-	-	-	-	-
51406332	145	95	80	0,314	-	-	-	-	-	-	-
51406340	145	100	80	0,316	-	-	-	-	-	-	-
51406350	145	105	80	0,35	-	-	-	-	-	-	-
51407532	171	91	109	0,478	-	-	-	-	-	-	-
51407540	167	89	114	0,485	-	-	-	-	-	-	-
51407550	167	89	117	0,483	-	-	-	-	-	-	-
51407563	167	89	126	0,548	-	-	-	-	-	-	-
51409040	200	107	132	0,825	-	-	-	-	-	-	-
51409050	200	106	140	0,813	-	-	-	-	-	-	-
51409063	140	107	140	0,829	-	-	-	-	-	-	-
51409075	200	107	150	0,852	-	-	-	-	-	-	-
514011050	237	130	158	1,408	-	-	-	-	-	-	-
514011063	237	130	165	1,428	-	-	-	-	-	-	-
514011075	237	130	169	1,431	-	-	-	-	-	-	-
514011090	237	130	173	1,522	-	-	-	-	-	-	-
514012563	277	145	173	1,835	-	-	-	-	-	-	-
514012575	277	145	180	1,836	-	-	-	-	-	-	-
514012590	277	145	188	1,888	-	-	-	-	-	-	-
5140125110	277	145	197	1,978	-	-	-	-	-	-	-
5140160110	334	186	247	3,446	-	-	-	-	-	-	-
