Té PVC égal à 45°
Code produit : 5440
Raccords à coller
Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
PVC-U.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccords Certification Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d | H | H1 | E | L | Z1 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|
| 544020 | 20 | 68 | 55 | 27 | 16 | 7 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 544025 | 25 | 81 | 67 | 33 | 19 | 7 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 544032 | 32 | 96 | 82 | 41 | 22 | 8 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 544040 | 40 | 116 | 99 | 50 | 26 | 10 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 544050 | 50 | 142 | 121 | 61 | 31 | 13 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 544063 | 63 | 174 | 150 | 76 | 38 | 15 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 544075 | 75 | 207 | 180 | 90 | 44 | 75 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 544090 | 90 | 244 | 212 | 108 | 51 | 20 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 5440110 | 110 | 298 | 260 | 131 | 61 | 27 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 5440125 | 125 | 337 | 292 | 148 | 69 | 30 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 5440140 | 140 | 379 | 328 | 164 | 76 | 34 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 5440160 | 160 | 429 | 368 | 182 | 86 | 41 | 10 | Télécharger Fiche tech. | Télécharger CAD |

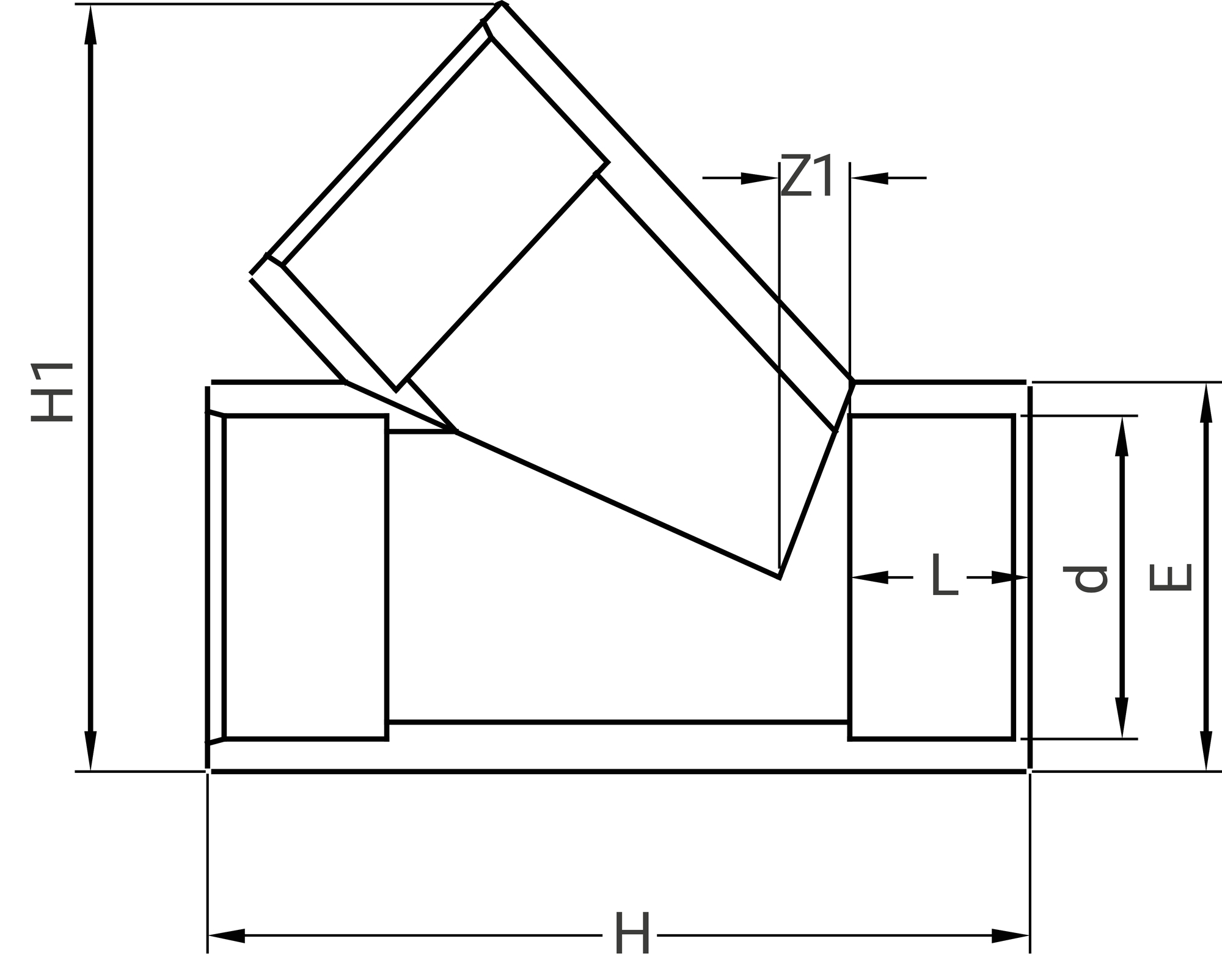

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | ||||
|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) |
| 544020 | 27 | 68 | 55 | 0,04 |
| 544025 | 33 | 81 | 67 | 0,064 |
| 544032 | 41 | 96 | 82 | 0,119 |
| 544040 | 50 | 116 | 99 | 0,183 |
| 544050 | 61 | 142 | 121 | 0,289 |
| 544063 | 76 | 174 | 150 | 0,491 |
| 544075 | 90 | 207 | 180 | 0,795 |
| 544090 | 108 | 244 | 212 | 1,32 |
| 5440110 | 131 | 298 | 260 | 2,285 |
| 5440125 | 148 | 337 | 292 | 3,196 |
| 5440140 | 164 | 379 | 328 | 4,12 |
| 5440160 | 182 | 429 | 368 | 5,49 |
