Té PVC égal à 90°

Code produit :

5040

Raccords à coller

Télécharger le catalogue Fiche technique

Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.

Matière

PVC-U.

Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccords Certification

Attestation de Conformité Sanitaire (ACS)|Marque NF 055 (si spécifié)

Références et dimensions
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Té PVC égal à 90°
Référence	d	NF	H	E	I	Z	PN à 20°C	Fiche tech.	CAD
504016	16	x	46	23	14	9	16	Télécharger Fiche tech.	Télécharger CAD
504020	20	x	55	27	16	12	16	Télécharger Fiche tech.	Télécharger CAD
504025	25	x	65	30	19	14	16	Télécharger Fiche tech.	Télécharger CAD
504032	32	x	78	40	22	17	16	Télécharger Fiche tech.	Télécharger CAD
504040	40	x	99	48	26	23	16	Télécharger Fiche tech.	Télécharger CAD
504050	50	x	118	62	31	28	16	Télécharger Fiche tech.	Télécharger CAD
504063	63	x	145	73	38	35	16	Télécharger Fiche tech.	Télécharger CAD
504075	75	x	169	91	44	41	16	Télécharger Fiche tech.	Télécharger CAD
504090	90	x	199	108	51	49	16	Télécharger Fiche tech.	Télécharger CAD
5040110	110	x	239	133	61	59	16	Télécharger Fiche tech.	Télécharger CAD
5040125	125	-	270	148	69	66	16	Télécharger Fiche tech.	Télécharger CAD
5040140	140	-	298	162	76	73	16	Télécharger Fiche tech.	Télécharger CAD
5040160	160	-	339	184	86	84	10	Télécharger Fiche tech.	Télécharger CAD
5040200	200	-	420	232	106	102	10	Télécharger Fiche tech.	Télécharger CAD
5040225	225	-	466	258	119	114	10	Télécharger Fiche tech.	Télécharger CAD
5040250	250	-	519	286	132,5	127	10	Télécharger Fiche tech.	Télécharger CAD
5040280	280	-	579	319	147,5	142	10	Télécharger Fiche tech.	-
5040315	315	-	648	360	165	159	10	Télécharger Fiche tech.	-

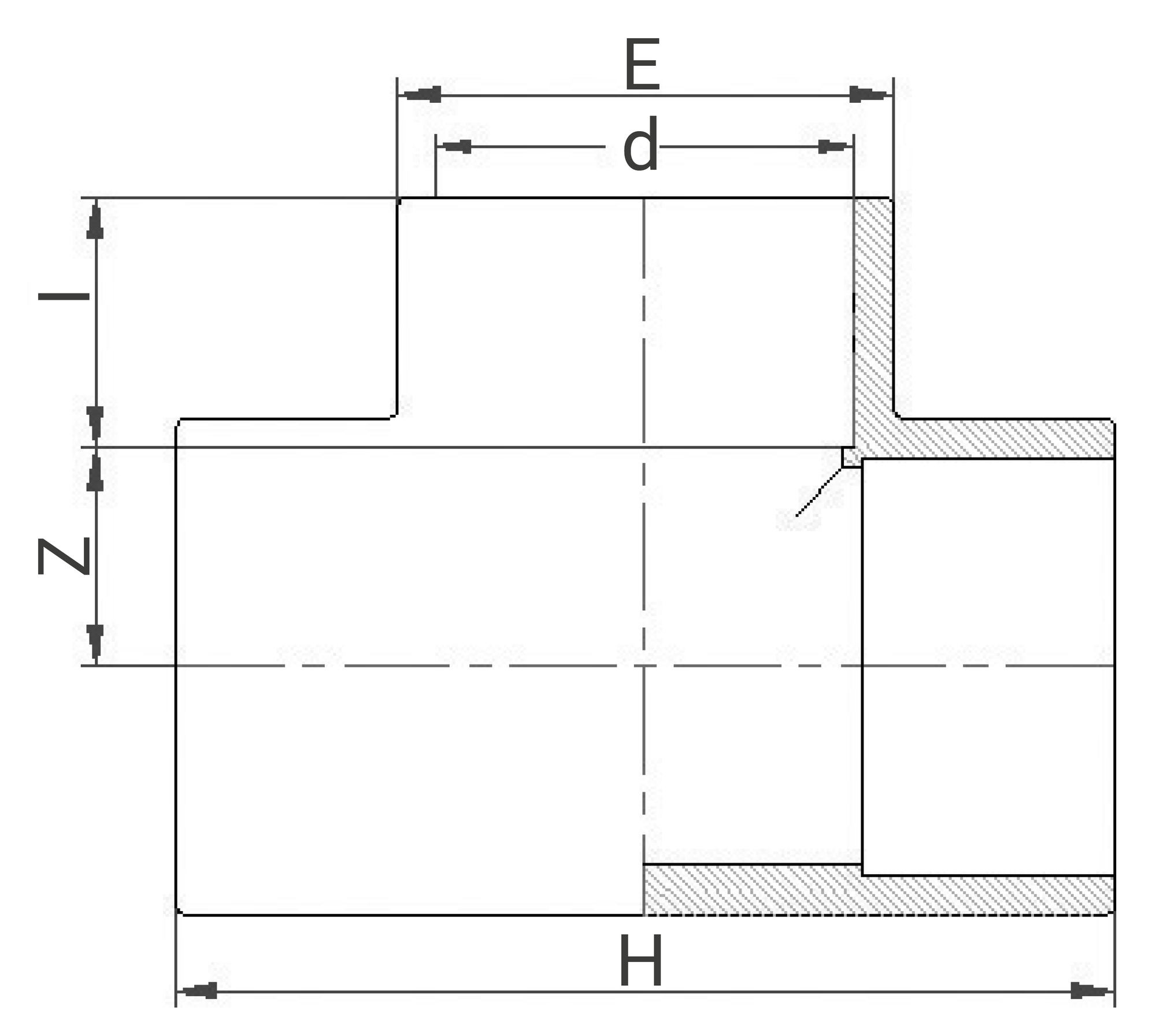

Schéma technique pour le produit :

Outillage de mise en oeuvre

2120

Décapant PVC TANGIT

2020

Colle PVC TANGIT

Ressources

Fiche technique - Té égal à 90° - 5040

(application/pdf, 259.41 ko)

Fiche de mise en oeuvre - Té égal à 90° - 5040

(application/pdf, 706.86 ko)

Attestation de Conformité Sanitaire (ACS) - Té égal à 90° - 5040

(application/pdf, 428.01 ko)

Informations logistiques

	Pièce				Sachet		Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Poids (kg)	Qté	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
504016	50	35	25	0,015	0.150	10	570	490	340	1500	23.90
504020	55	45	30	0,02	0.200	10	570	490	340	700	15.40
504025	65	50	30	0,032	0.320	10	570	490	340	500	17.40
504032	80	60	40	0,056	0.560	10	570	490	340	250	15.40
504040	100	75	50	0,097	0.485	5	570	490	340	130	14.01
504050	120	90	65	0,21	-	-	570	490	340	80	18.20
504063	145	110	75	0,36	-	-	570	490	340	56	21.56
504075	170	130	90	0,543	-	-	570	490	340	35	20.41
504090	200	155	110	0,939	-	-	570	490	340	24	23.94
5040110	240	185	130	1,52	-	-	570	490	340	14	22.68
5040125	270	210	150	2,216	-	-	570	490	340	9	21.34
5040140	300	230	165	2,78	-	-	570	490	340	6	18.08
5040160	340	265	185	3,837	-	-	570	490	340	3	12.91
5040200	420	325	235	6,47	-	-	570	490	340	2	14.40
5040225	465	365	260	8,85	-	-	570	490	340	1	10.30
5040250	520	405	290	11,882	-	-	-	-	-	1	-
5040280	580	450	320	17,84	-	-	-	-	-	1	-
5040315	650	505	360	22,8	-	-	-	-	-	1	-
