Collecteur pour vannes PVC Piscine
Code produit :Le collecteur PVC-U est un élément utilisé pour centraliser, répartir ou regrouper le fluide, au sein d’un réseau. Il joue un rôle clé dans l’organisation et l’équilibrage des installations hydrauliques. Il comporte une emboiture femelle à coller et 3 emboitures mâles à coller.
Disponible en PN 16 en d50 et d63.
Excellente résistance chimique aux produits couramment utilisés dans les piscines, tels que le chlore, le brome ou les correcteurs de pH.
Légers et faciles à installer, avec une manipulation simple et un raccordement par collage.
Aucune oxydation ni dépôt interne, grâce à un intérieur lisse ne provoquant pas de perte de charge liée à la corrosion.
Raccordement économique.
Compatible avec les réseaux apparents, offrant une esthétique sobre et durable.
Domaines d'application
Pour les systèmes de canalisations en PVC-U rigide, utilisés dans les réseaux de piscine dans la limite de la PN.
Canalisations enterrées ou apparentes. Température du fluide : max 45°C, détimbrage à partir de 20°C.
Caractéristiques techniques

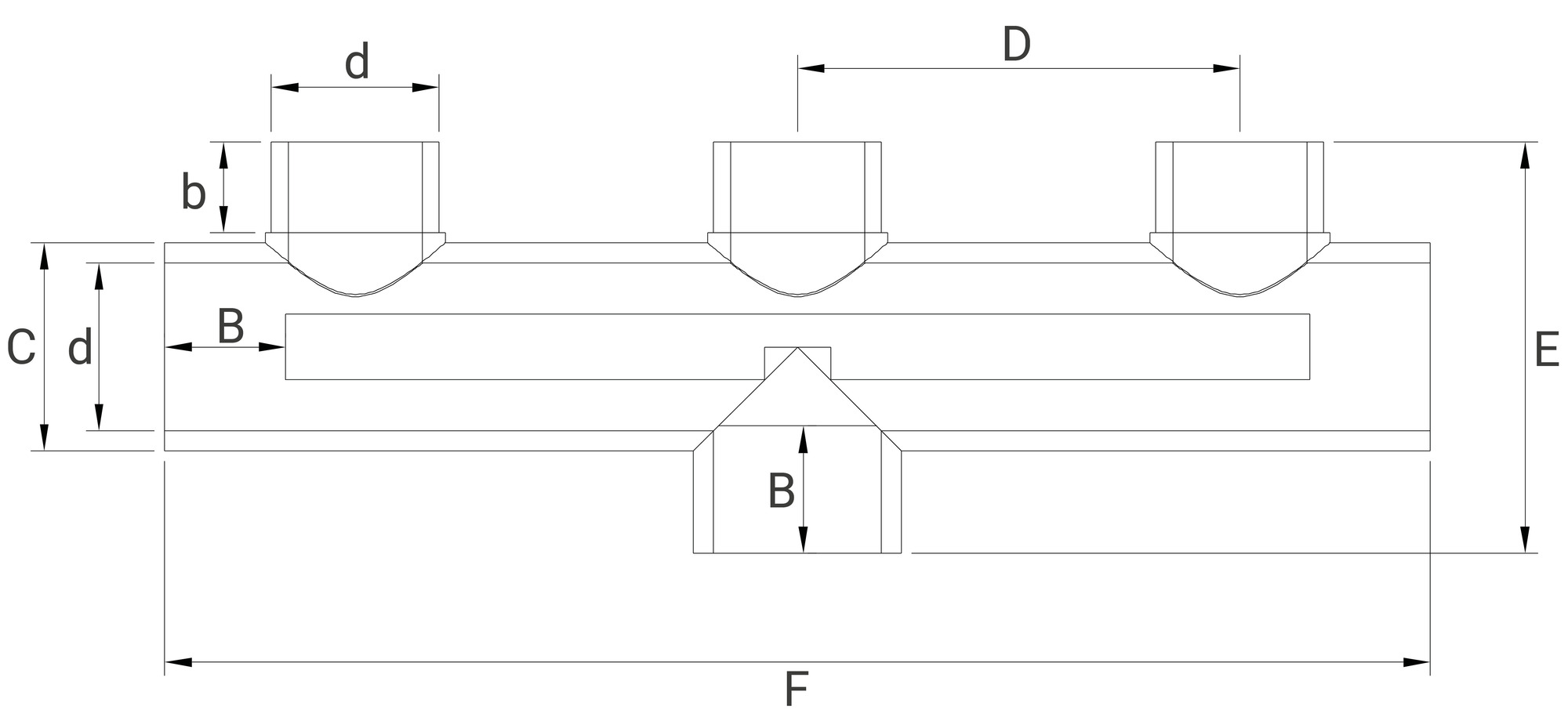

Références et dimensions
| Référence | d | b | B | C | D | E | F | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|
| 580050P | 50 | 26 | 34 | 61 | 132 | 123 | 393 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 580063P | 63 | 26 | 38 | 75 | 165 | 151 | 460 | 16 | Télécharger Fiche tech. | Télécharger CAD |
Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 580050P | 395 | 65 | 125 | 0,801 | 480 | 330 | 355 | 8 | 7.90 |
| 580063P | 460 | 75 | 155 | 1,307 | 480 | 330 | 355 | 6 | 9.30 |
