Manchon union PVC 3 pièces - Femelle à coller sur d - Fileté sur R Piscine

Code produit :
5182P
Raccords PVC Piscine

Le manchon union 3 pièces PVC-U à coller et fileté, permet le raccordement à un raccord PVC-U mâle à coller ou à un tube en PVC-U par collage, et à un raccord PVC-U taraudé, avec un démontage facile sans couper le réseau.
d63 mm : serrage possible avec la poignée de la vanne 1150P.
Spécial piscine, disponible en PN 16 en d50 x 1 1/2\" et 63 x 2\".

Télécharger le catalogue Fiche technique
Les produits

  • Excellente résistance chimique aux produits couramment utilisés dans les piscines, tels que le chlore, le brome ou les correcteurs de pH.

  • Légers et faciles à installer, avec une manipulation simple et un raccordement par collage.

  • Aucune oxydation ni dépôt interne, grâce à un intérieur lisse ne provoquant pas de perte de charge liée à la corrosion.

  • Raccordement économique.

  • Compatible avec les réseaux apparents, offrant une esthétique sobre et durable.

Domaines d'application

Pour les systèmes de canalisations en PVC-U rigide, utilisés dans les réseaux de piscine dans la limite de la PN.
Canalisations enterrées ou apparentes. Température du fluide : max 45°C, détimbrage à partir de 20°C.

Caractéristiques techniques

Matière
Corps : PVC-U. Ecrous : PVC-U. Filetage : PVC-U. Joints : EPDM.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccords
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Sans Attestation de Conformité Sanitaire (ACS)

Références et dimensions

Références et dimensions de Manchon union PVC 3 pièces - Femelle à coller sur d - Fileté sur R Piscine
Référenced x RHELL1PN à 20°CFiche tech.
51825015P 50 x 1 1/2" 98 82 25 32 16 Télécharger Fiche tech.
51826320P 63 x 2" 122 93 32 36 16 Télécharger Fiche tech.
d63 mm : serrage possible avec la poignée de la vanne 1150P.

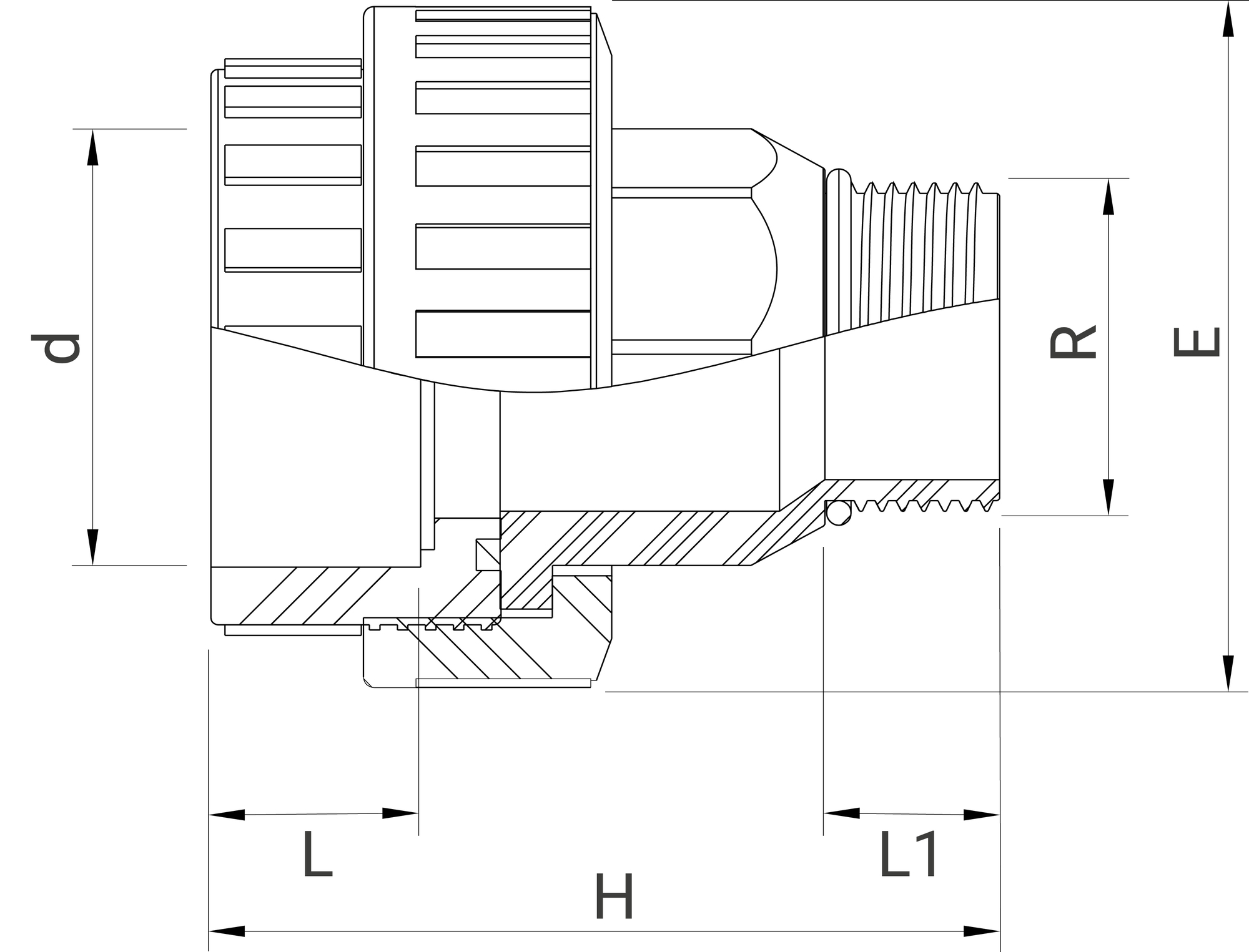

Schéma technique pour le produit :
schéma de la référence

Ressources

Fiche technique - Manchon union 3 pièces - Femelle à coller sur d - Fileté sur R - 5182P
(application/pdf, 236.58 ko)
Fiche de mise en oeuvre - Manchon union 3 pièces - Femelle à coller sur d - Fileté sur R - 5182P
(application/pdf, 706.86 ko)

Informations logistiques

Pièce Carton
Référence Larg. (mm) Prof. (mm) Haut. (mm) Poids (kg) Larg. (mm) Prof. (mm) Haut. (mm) Qté Poids (kg)
51825015P 94 101 101 0,267 390 290 340 40 11.50
51826320P 123 106 106 0,405 390 290 340 27 11.70
