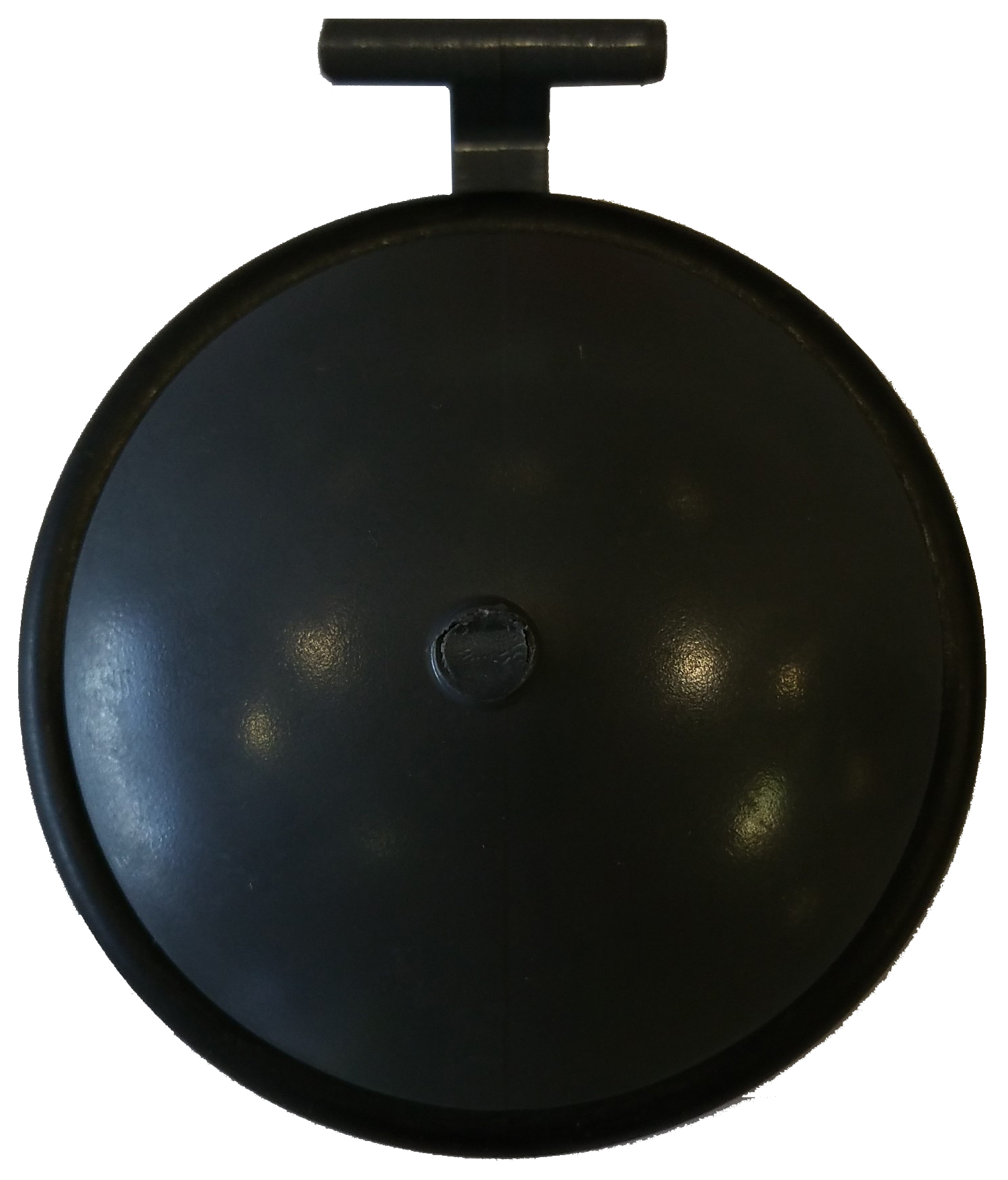

Clapet anti-retour PVC à battant à coller
Code produit : 5048
Clapets anti-retour
Se monte en position verticale ou horizontale. Il doit être installé sur un réseau en pression. Le clapet se ferme uniquement avec une contre pression.
Domaines d'application
Clapets anti-retour à battant en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
Corps : PVC-U. Joints : EPDM. Clapet : PVC-U.
Références normatives NF EN ISO 1452-4 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 4 : robinets-vannesRéférences et dimensions
| Référence | d | H | I | Z | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|
| 504832 | 32 | 86 | 22 | 39 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 504840 | 40 | 101 | 26 | 47 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 504850 | 50 | 123 | 31 | 59 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 504863 | 63 | 150 | 38 | 73 | 10 | Télécharger Fiche tech. | Télécharger CAD |
A monter en position verticale ou horizontale.

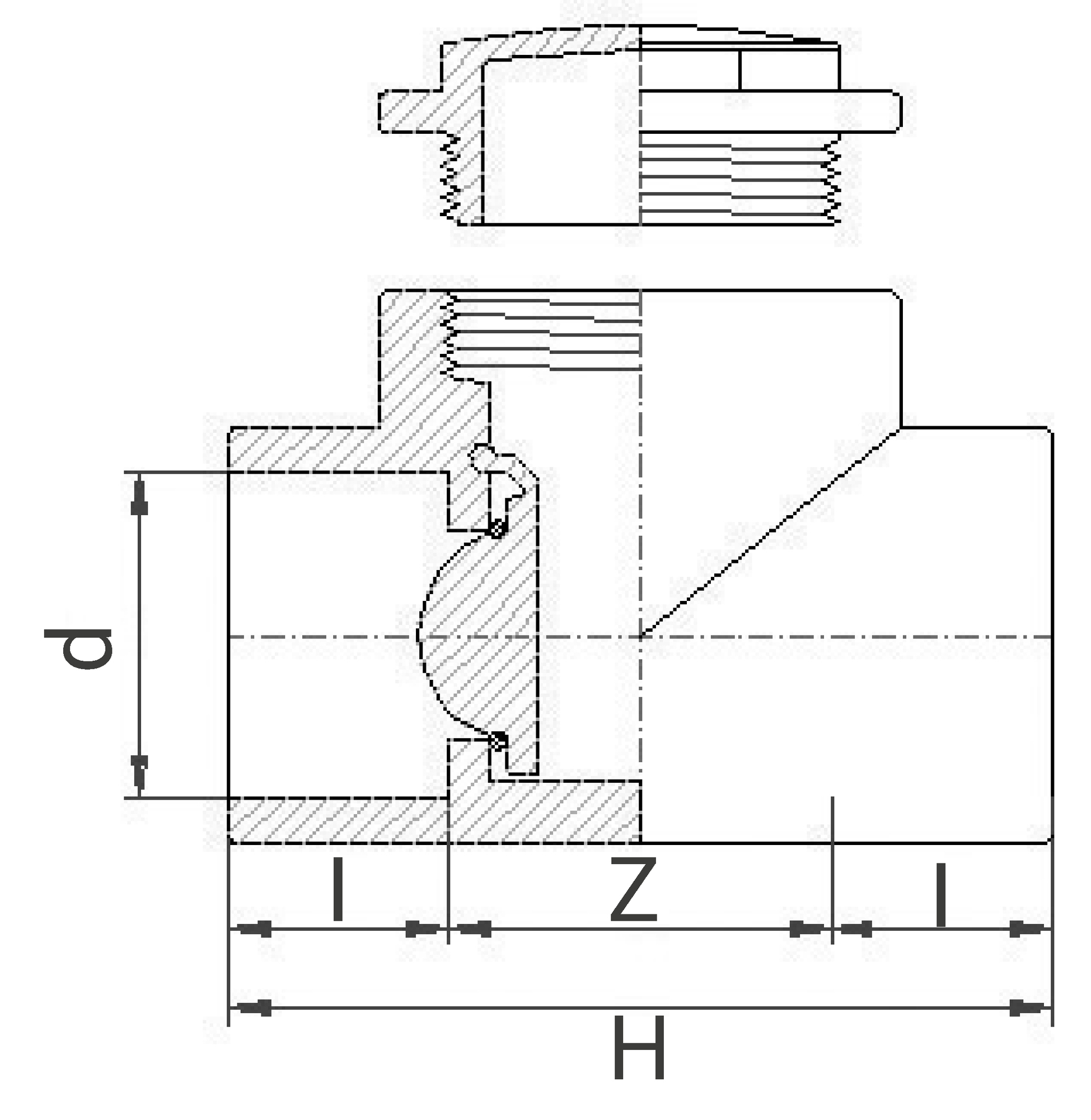

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 504832 | 120 | 80 | 95 | 0,15 | 560 | 480 | 160 | 80 | 12,70 |
| 504840 | 150 | 90 | 105 | 0,152 | 560 | 480 | 160 | 40 | 6,78 |
| 504850 | 125 | 85 | 100 | 0,32 | 560 | 480 | 160 | 20 | 7,10 |
| 504863 | 150 | 100 | 120 | 0,6 | 560 | 480 | 160 | 20 | 12,70 |
