Electro-vanne PVC 3 voies 220V à coller configuration L
Code produit : 1580
Vannes à boisseau sphérique
Vanne montée en L. Le moteur ferme la vanne dans le sens horaire.
Moteur : 85-240 VAC / VDC12-24 V (d32 : H10, d40 à 63 : H20, d75 et 90 : H55)
Domaines d'application
Vanne 3 voies motorisée (220V) à coller en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
Corps : PVC-U. Ecrous : PVC-U. Joints : EPDM. Electrovanne : matériel électrique.
Références normatives NF EN ISO 1452-4 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 4 : robinets-vannes Certification Sans Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | Ø | DN | A | B | C | D | E | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|
| 158032 | 32 | 25 | 160 | 72 | 22 | 220 | 169 | 16 | Télécharger Fiche tech. | - |
| 158040 | 40 | 40 | 214 | 103 | 26 | 279 | 177 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 158050 | 50 | 40 | 216 | 103 | 31 | 279 | 177 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 158063 | 63 | 50 | 251 | 120 | 38 | 318 | 177 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 158075 | 75 | 65 | 308 | 150 | 45 | 384 | 177 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 158090 | 90 | 65 | 332 | 150 | 51 | 384 | 177 | 10 | Télécharger Fiche tech. | Télécharger CAD |

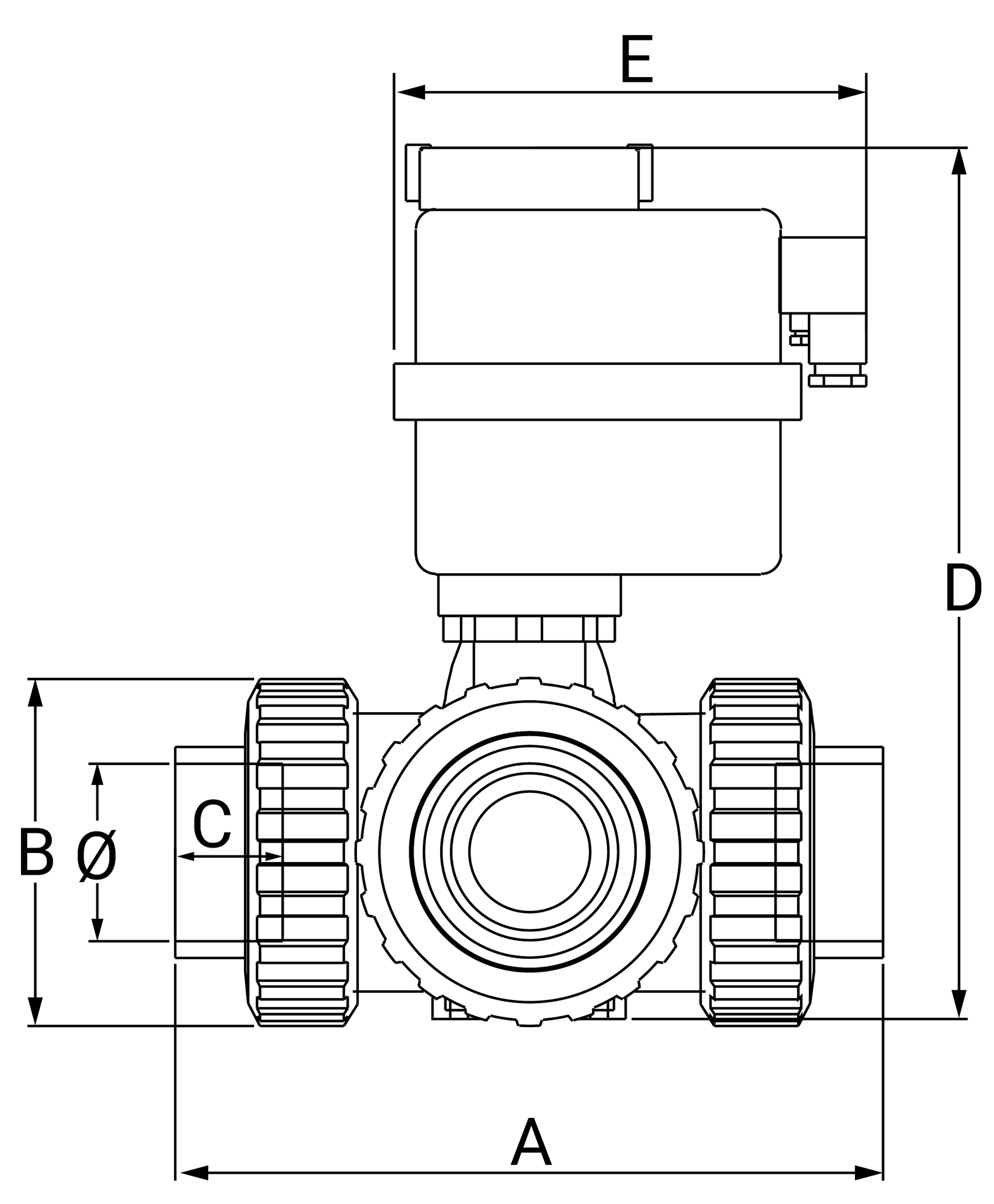

Schéma technique pour le produit :
Informations logistiques
| Pièce | |
|---|---|
| Référence | Poids (kg) |
| 158032 | 1,594 |
| 158040 | 3,48 |
| 158050 | 3,48 |
| 158063 | 3,873 |
| 158075 | 7,249 |
| 158090 | 7,583 |
