Vanne PVC à clapet de pied à coller - Joints FPM

Code produit :
1600
Vannes à clapet de pied

Une vanne à clapet de pied est indispensable dès que la pompe est installée ''en aspiration'' ; elle minimise les risques de désamorçage et peut être muni d'un élément filtrant. Elle empêche la canalisation de se vider de son eau lorsque l'on arrête la pompe. Essentielle, si la prise d'eau n'est pas immergée en permanence et si la pompe ne s'amorce pas automatiquement.

Télécharger le catalogue Fiche technique
Les produits

Pas de ressort. Les vannes à clapet de pied permettent au fluide de s'écouler dans une direction seulement : respecter le sens de montage matérialisé par une flèche sur le produit.
Montées en position verticale seulement.
Il n'y a pas de partie métallique en contact avec le fluide. Les opérations de maintenance peuvent être effectuées en ligne.

Domaines d'application

Vannes à clapet de pied en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.

Caractéristiques techniques

Matière
Corps : PVC-U. Ecrous : PVC-U. Joints : FPM. Clapet : PVC-U.
Références normatives NF EN ISO 1452-4 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 4 : robinets-vannes
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Sans Attestation de Conformité Sanitaire (ACS)

Références et dimensions

Références et dimensions de Vanne PVC à clapet de pied à coller - Joints FPM
RéférencedDNIZHFKPN à 20°CFiche tech.CAD
160016 16 10 14 43 71 23 45 16 Télécharger Fiche tech. Télécharger CAD
160020 20 15 16 43 75 23 45 16 Télécharger Fiche tech. Télécharger CAD
160025 25 20 19 51 89 29 55 16 Télécharger Fiche tech. Télécharger CAD
160032 32 25 22 58 102 37 66 16 Télécharger Fiche tech. Télécharger CAD
160040 40 32 26 68 120 44 80 16 Télécharger Fiche tech. Télécharger CAD
160050 50 40 31 80 142 54 96 16 Télécharger Fiche tech. Télécharger CAD
160063 63 50 38 93 169 65 118 16 Télécharger Fiche tech. Télécharger CAD
160075 75 65 44 137 215 108 139 10 Télécharger Fiche tech. Télécharger CAD
160090 90 80 51 148 250 125 165 10 Télécharger Fiche tech. Télécharger CAD
1600110 110 100 61 173 295 148 207 10 Télécharger Fiche tech. Télécharger CAD

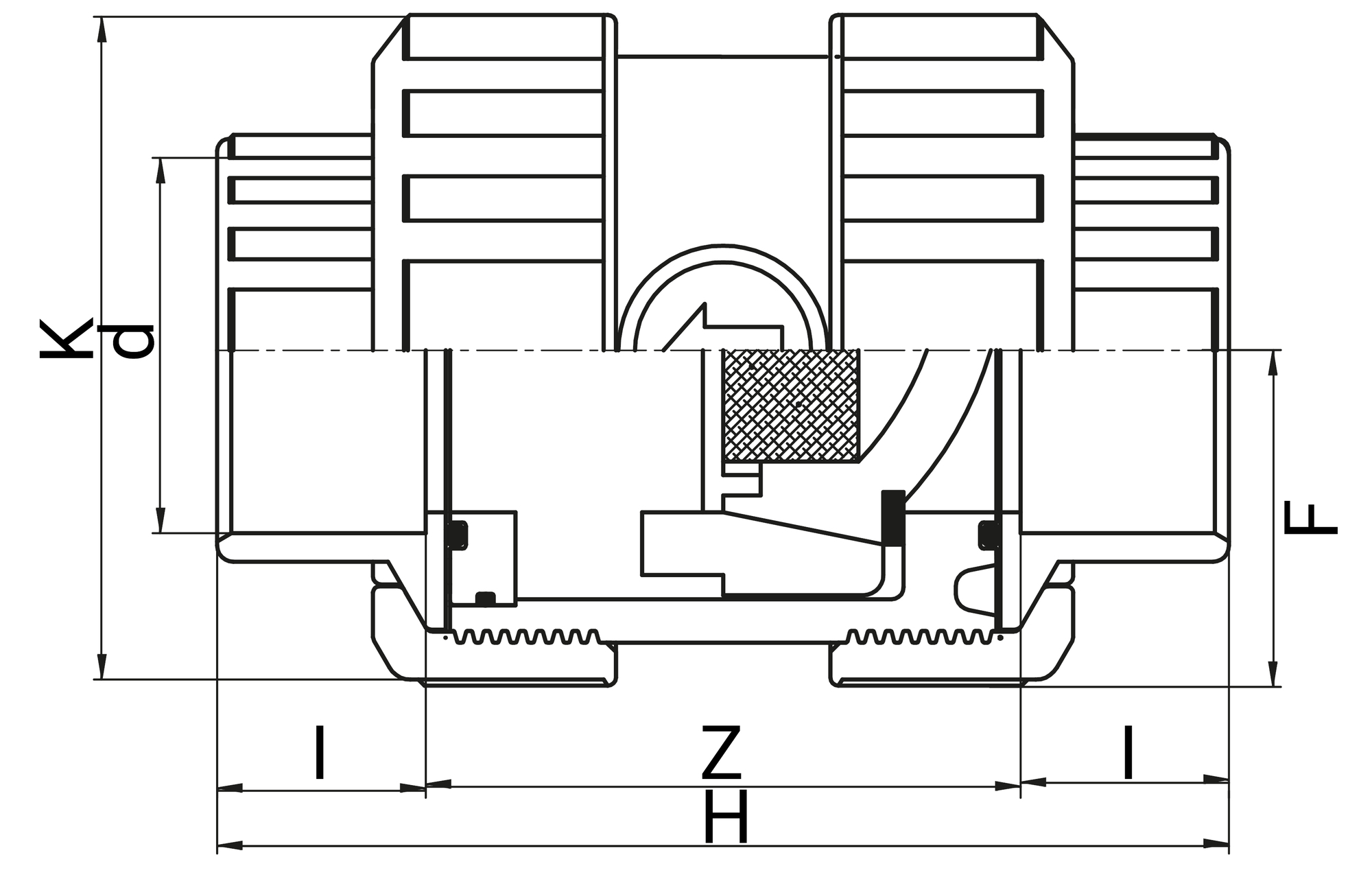

Schéma technique pour le produit :
schéma de la référence

Ressources

Fiche technique - Vanne à clapet de pied à coller - Joints FPM - 1600
(application/pdf, 224.98 ko)

Informations logistiques

Pièce Carton
Référence Larg. (mm) Prof. (mm) Haut. (mm) Poids (kg) Larg. (mm) Prof. (mm) Haut. (mm) Qté Poids (kg)
160016 43 23 23 0,093 480 310 340 80 7.98
160020 43 23 23 0,093 480 310 340 80 7.98
160025 51 29 29 0,155 480 310 340 52 8.60
160032 58 37 37 0,265 480 310 340 30 8.49
160040 68 44 44 0,465 480 310 340 22 10.77
160050 80 54 54 0,785 480 310 340 13 10.75
160063 93 65 65 1,355 480 310 340 6 8.67
160075 137 108 108 1,925 480 310 340 4 8.24
160090 148 125 125 3,05 480 310 340 3 9.69
1600110 173 148 148 5,63 480 310 340 2 11.80
