Vanne PVC TEKNICA+ taraudée - Joints EPDM
Code produit : 1141A
Vannes à boisseau sphérique
Les produits
- Montage rapide et facile.
- Possibilité de démontage aval des tubes avec la vanne en charge en position fermée.
- Réglage de la sphère à l’aide de la poignée de la vanne pour minimiser l’influence des
- effets de fond.
- Passage intégral (sauf diamètres 20 et 32 mm).
- Bi-directionnelle.
Domaines d'application
Vannes en PVC non plastifié pour les systèmes de canalisations d'eau sanitaire sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Corps : PVC-U. Poignée : PVC-U. Ecrous : PVC-U. Joints : EPDM. Sphère : PVC-U. Siège : PTFE.
Références normatives NF EN ISO 1452-4 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 4 : robinets-vannesISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | Rp | DN | H | K | F | J | Lt | Z | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 114103A | 3/8" | 10 | 71 | 45 | 45 | 65 | 14 | 43 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 114105A | 1/2" | 15 | 75 | 45 | 45 | 65 | 15 | 45 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 114107A | 3/4" | 20 | 89 | 55 | 54 | 73 | 19 | 51 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 114110A | 1" | 25 | 102 | 66 | 66 | 78 | 19 | 64 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 114113A | 1 1/4" | 32 | 120 | 80 | 74 | 96 | 22 | 76 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 114115A | 1 1/2" | 40 | 142 | 96 | 86 | 110 | 22 | 98 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 114120A | 2" | 50 | 169 | 118 | 106 | 129 | 26 | 117 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 114125A | 2 1/2" | 65 | 215 | 139 | 128 | 132 | 44 | 137 | 10 | Télécharger Fiche tech. | - |
| 114130A | 3" | 80 | 250 | 165 | 146 | 153 | 51 | 148 | 10 | Télécharger Fiche tech. | - |
| 114140A | 4" | 100 | 295 | 207 | 173 | 185 | 61 | 173 | 10 | Télécharger Fiche tech. | - |

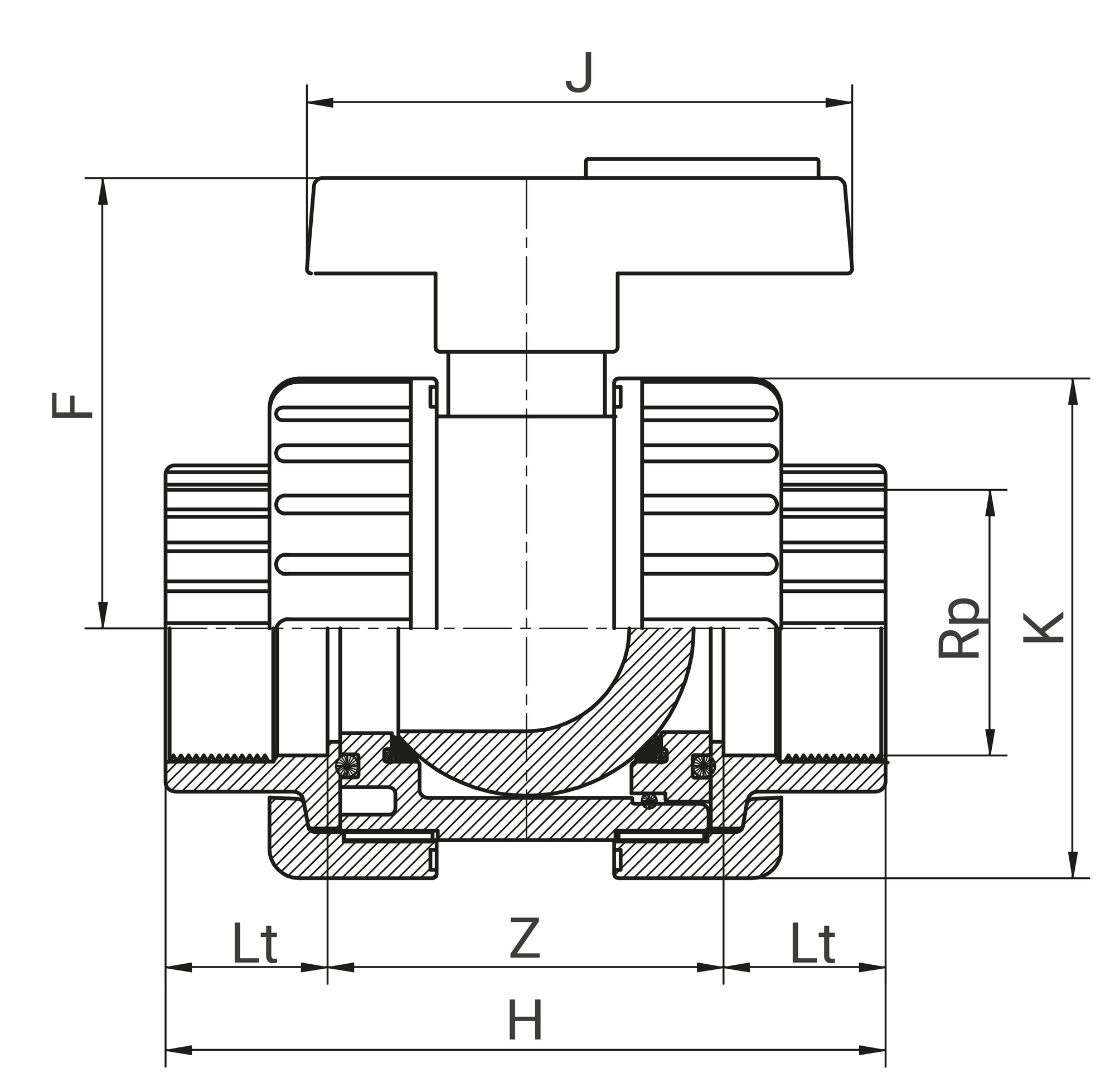

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 114103A | 71 | 45 | 68 | 0,093 | 480 | 310 | 340 | 160 | 15.42 |
| 114105A | 75 | 45 | 68 | 0,103 | 480 | 310 | 340 | 160 | 17.02 |
| 114107A | 89 | 55 | 82 | 0,201 | 480 | 310 | 340 | 90 | 18.63 |
| 114110A | 102 | 66 | 99 | 0,281 | 480 | 310 | 340 | 50 | 14.59 |
| 114113A | 120 | 80 | 114 | 0,475 | 480 | 310 | 340 | 40 | 19.54 |
| 114115A | 142 | 96 | 134 | 0,672 | 480 | 310 | 340 | 28 | 19.36 |
| 114120A | 169 | 118 | 165 | 1,434 | 480 | 310 | 340 | 13 | 19.18 |
| 114125A | 215 | 139 | 198 | 2 | 480 | 310 | 340 | 4 | 8.54 |
| 114130A | 250 | 165 | 229 | 3,25 | 480 | 310 | 340 | 2 | 7.04 |
| 114140A | 295 | 207 | 277 | 6 | 480 | 310 | 340 | 2 | 12.54 |
