Adaptateur modulaire Série 7
Code produit : 7940
Accessoires pour raccords Série 7
Kit de transition pour systèmes de canalisations sous pression.
Permet la liaison de raccords à compression de la gamme Série 7 entre eux sans nécessiter de tube ainsi que la réalisation de collecteurs avec des tés et des coudes à 90° de la gamme Série 7.
Disponible en PN16 du d20 à 63mm.
Les produits
- Evite l'usage d'une longueur de tube pour relier les raccords Série 7.
- Compactifie des réalisations.
Domaines d'application
Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications Certification Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d | H | E | I | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|
| 794020 | 20 | 80 | 48 | 10 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 794025 | 25 | 80 | 54 | 10 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 794032 | 32 | 93 | 64 | 10 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 794040 | 40 | 102 | 82 | 10 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 794050 | 50 | 107 | 93 | 10 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 794063 | 63 | 119 | 113 | 10 | 16 | Télécharger Fiche tech. | Télécharger CAD |

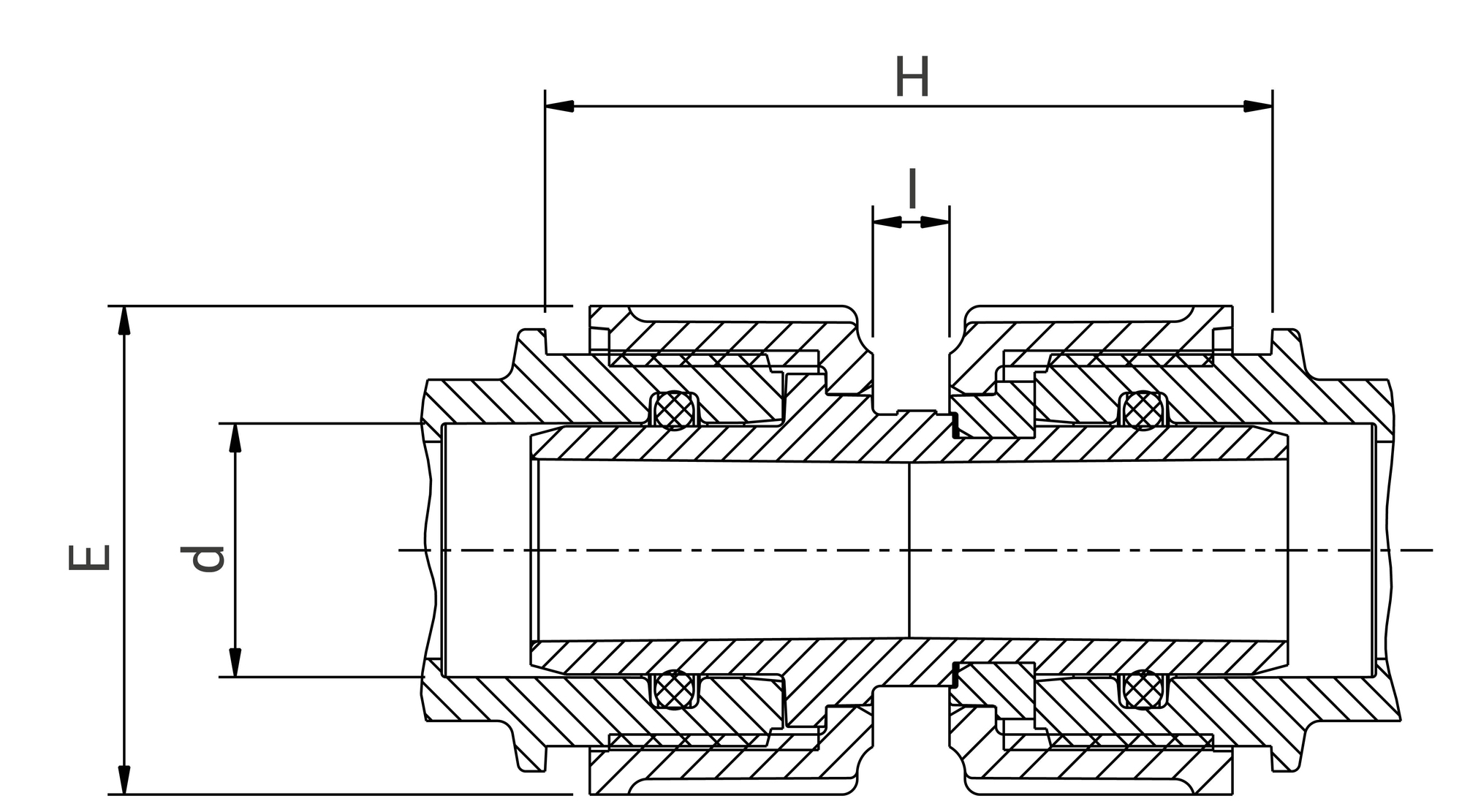

Schéma technique pour le produit :
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsInformations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 794020 | 80 | 50 | 50 | 0,05 | 0,5 | 10 | 570 | 490 | 330 | 300 | 16,4 |
| 794025 | 80 | 55 | 55 | 0,06 | 0,6 | 10 | 570 | 490 | 330 | 250 | 16,4 |
| 794032 | 95 | 65 | 65 | 0,1 | 0,5 | 5 | 570 | 490 | 330 | 180 | 19,4 |
| 794040 | 105 | 80 | 80 | 0,17 | 0,85 | 5 | 570 | 490 | 330 | 100 | 18,4 |
| 794050 | 110 | 90 | 90 | 0,26 | - | - | 570 | 490 | 330 | 70 | 19,6 |
| 794063 | 120 | 110 | 110 | 0,42 | - | - | 570 | 490 | 330 | 45 | 20,3 |
