Coude à 90° fileté x taraudé Série 7
Code produit : 5157
Adaptateurs filetés-taraudés en PP
Coude à 90° - Filetage mâle et femelle ISO 7-1 pour systèmes de canalisations en pression.
Permet l'assemblage à 90° d'un accessoire taraudé ISO 7-1 à un accessoire fileté ISO 7-1 de mêmes diamètres. Disponible en PN16 du 1/2'' au 1''.
Les produits
- Son faible poids facilite l'installation et réduit la charge sur les structures de support.
- Contrairement aux raccords métalliques, il ne rouille pas et résiste bien à la corrosion.
- Permet de raccorder des accessoires de manière compacte.
Domaines d'application
Arrosage - Irrigation.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Polypropylène, copolymère haute qualité.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | R x Rp | A | A1 | I | I1 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|
| 515705 | 1/2" x 1/2" | 36 | 36 | 16 | 17 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 515707 | 3/4" x 3/4" | 40 | 40 | 17 | 18 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 515710 | 1" x 1" | 45 | 47 | 19 | 21 | 16 | Télécharger Fiche tech. | Télécharger CAD |

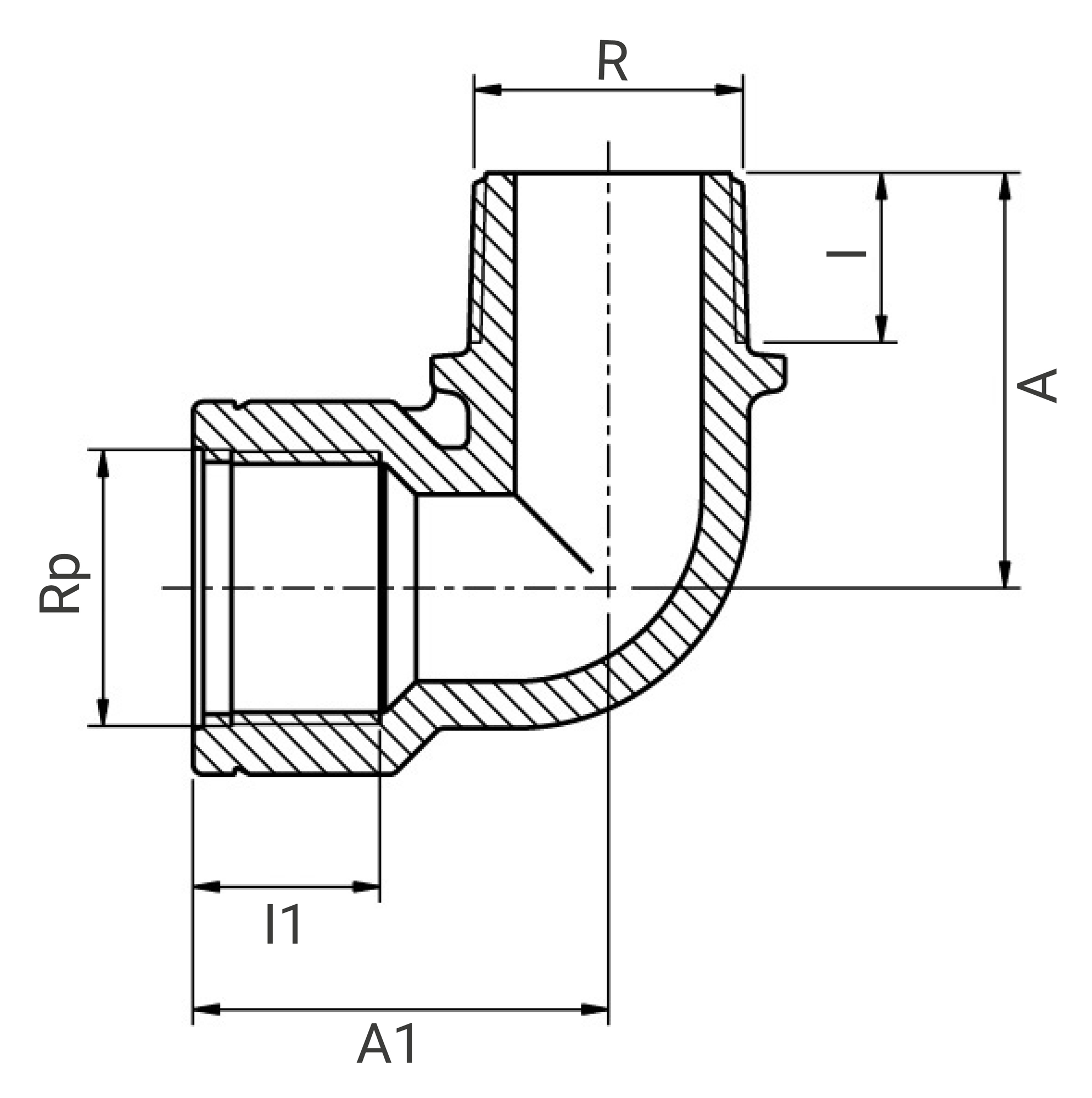

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 515705 | 50 | 50 | 25 | 0,02 | 0,2 | 10 | 570 | 490 | 330 | 1000 | 21,4 |
| 515707 | 55 | 60 | 35 | 0,02 | 0,2 | 10 | 570 | 490 | 330 | 700 | 15,4 |
| 515710 | 70 | 65 | 40 | 0,04 | 0,4 | 10 | 570 | 490 | 330 | 400 | 17,4 |
