Coude à 90° universel PLASS4

Code produit :

77050

Raccords universels PLASS4

Raccord de transition universel - coudé à 90° pour systèmes de canalisations sous pression.
Permet de relier à 90° un tube en PEHD à un tube en Plomb, Cuivre, Aluminium, Acier, Inox, PP et PVC selon les tolérances des diamètres extérieurs.
Disponible en PN16 d25x15-22 à d25x27-35.

Télécharger le catalogue Fiche technique

Véritable couteau suisse de la gamme Série 7, il permet la transition de matières de tube de manière simple en évitant les pièces particulières.

Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Bagues de crampage : Polyacétal.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Coude à 90° universel PLASS4
Référence	d x d1	E1	A	A1	I	I1	E	PN à 20°C	Fiche tech.	CAD
77050251522	25 x 15-22	64	81	128	58	105	54	16	Télécharger Fiche tech.	Télécharger CAD
77050252027	25 x 20-27	71	81	139	58	105	54	16	Télécharger Fiche tech.	Télécharger CAD
77050252735	25 x 27-35	83	81	153	58	112	54	16	Télécharger Fiche tech.	Télécharger CAD

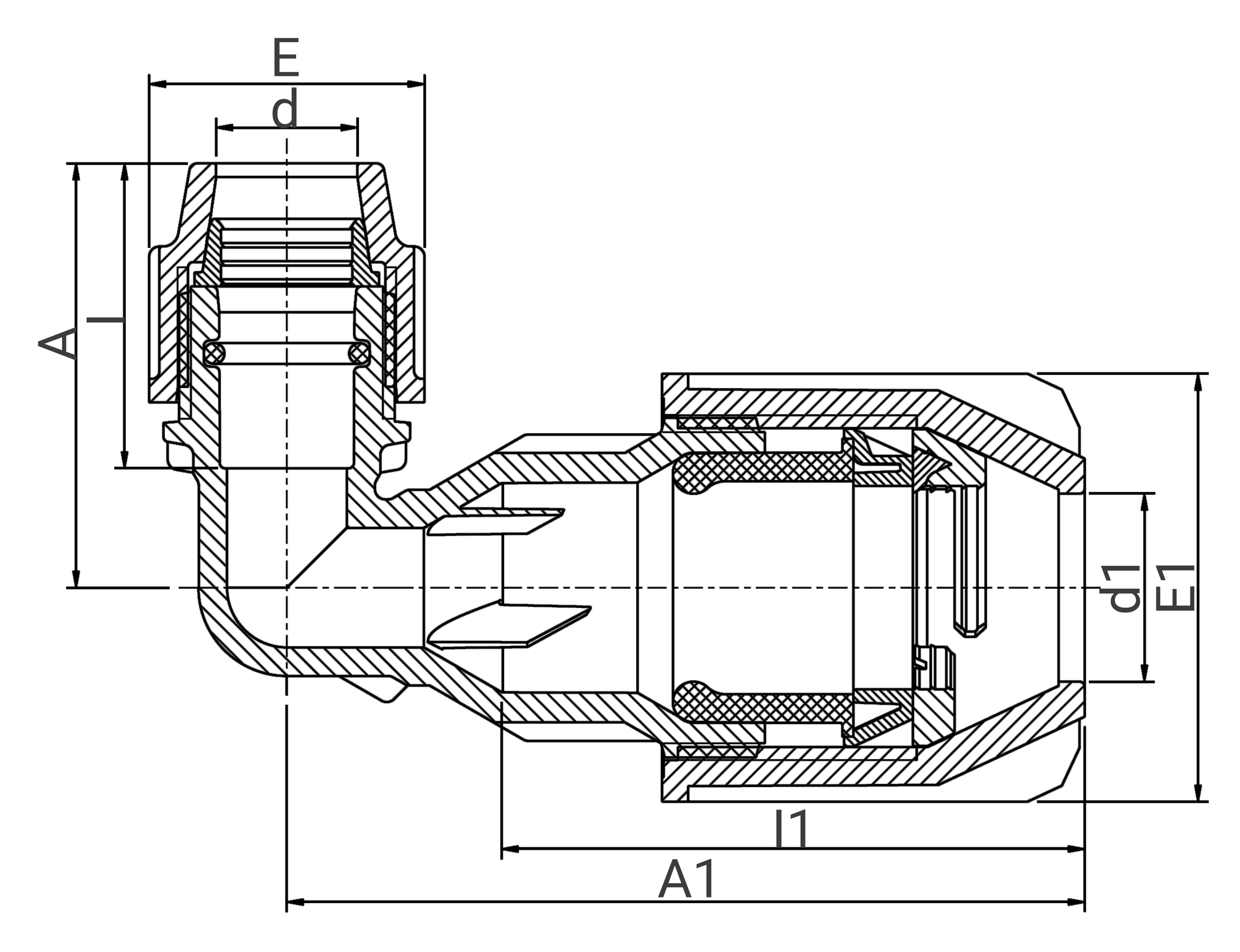

Schéma technique pour le produit :

Outillage de mise en oeuvre

7960010

Cône à chanfreiner avec centreur

7990

Clé pour raccords à compression Série 7 et manchons de réparation URC / SRC

796000

Cône à chanfreiner pour tubes PE

Ressources

Fiche technique - Coude à 90° universel PLASS4 - 77050

(application/pdf, 176.65 ko)

Fiche de mise en oeuvre - Coude à 90° universel PLASS4 - 77050

(application/pdf, 598.04 ko)

Attestation de Conformité Sanitaire (ACS) - Coude à 90° universel PLASS4 - 77050

(application/pdf, 1038.23 ko)

Informations logistiques

	Pièce				Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
77050251522	115	155	65	0,2	570	490	330	80	17,4
77050252027	120	165	75	0,24	570	490	330	70	18,2
77050252735	125	180	85	0,31	570	490	330	55	18,45
