Kit d'adaptation pour tube cuivre pour raccords Série 7

Code produit :
7438
Raccords de transition

Kit de transition pour systèmes de canalisations sous pression.
Permet de transformer un raccord à compression de la gamme Série 7 pour la liaison d'un tube en cuivre.
Disponible en PN16 du d20 à 63 mm.

Télécharger le catalogue Fiche technique
Les produits
  • Assure la liaison d'un tube en Cuivre à partir de n'importe quelle forme telle coude, té, manchon de la gamme Série 7.
  • Réduit les besoins de stockage de pièces spécifiques.
  • Permet une adaptation rapide aux aléas du terrain.
  • Se monte à l'intérieur du raccord sans générer d'excroissance.

Domaines d'application

Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Caractéristiques techniques

Matière
Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Bague de crampage : Acier Inox AISI 304.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)

Références et dimensions

Références et dimensions de Kit d'adaptation pour tube cuivre pour raccords Série 7
RéférencedD tube CuivreEIPN à 20°CFiche tech.
743815 20 15 48 67 16 Télécharger Fiche tech.
743816 25 15 54 69 16 Télécharger Fiche tech.
743822 25 22 54 67 16 Télécharger Fiche tech.
743828 32 28 64 77 16 Télécharger Fiche tech.
743835 40 35 82 92 16 Télécharger Fiche tech.
743842 50 42 96 105 16 Télécharger Fiche tech.
743854 63 54 113 121 16 Télécharger Fiche tech.

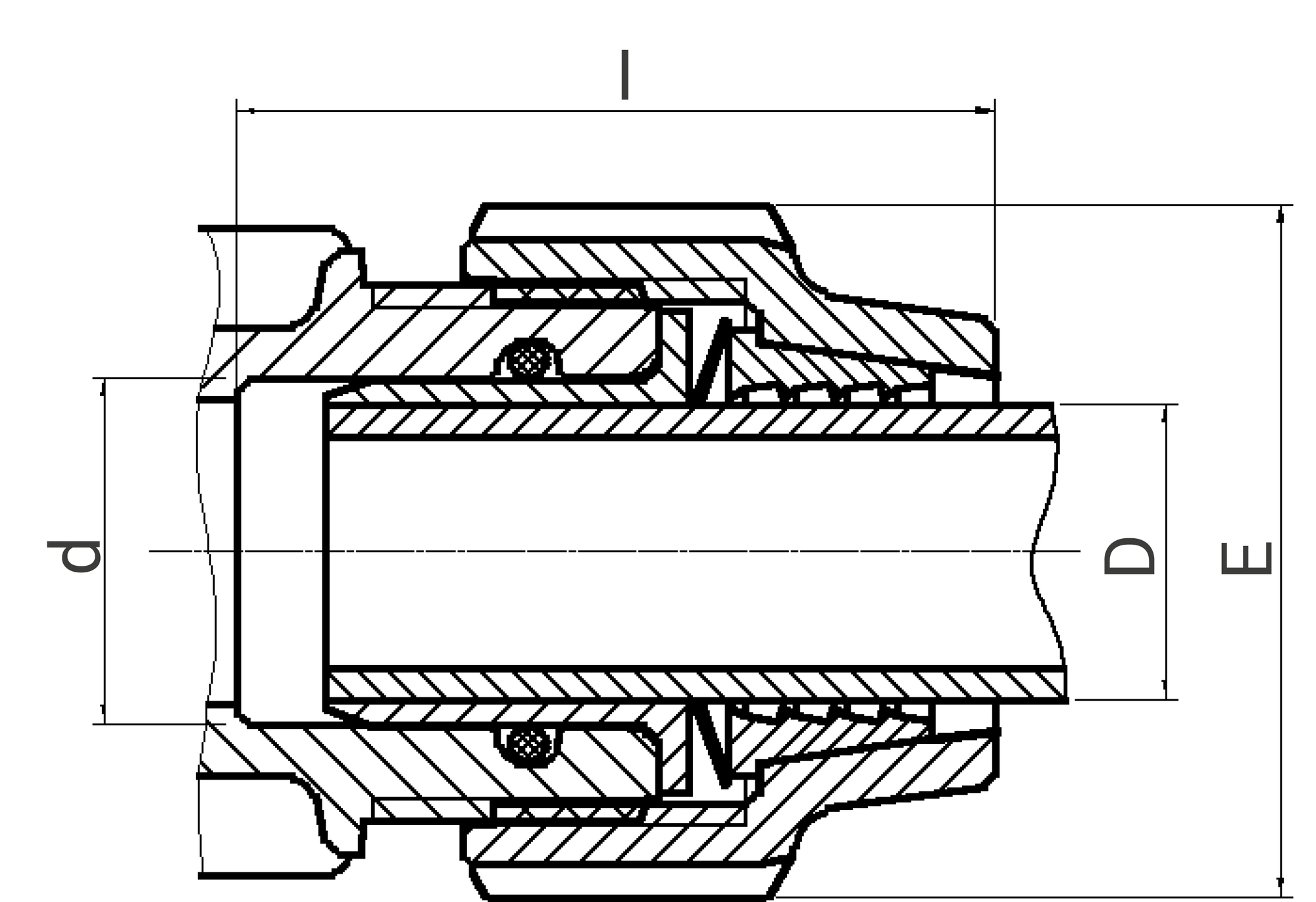

Schéma technique pour le produit :
Schéma de la référence

Vidéos

Présentation de la gamme Série 7

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formations

Ressources

Fiche technique - Kit d'adaptation pour tube cuivre - 7438
(application/pdf, 191.16 ko)
Attestation de Conformité Sanitaire (ACS) - Kit d'adaptation pour tube cuivre - 7438
(application/pdf, 1038.23 ko)

Informations logistiques

Pièce Sachet Carton
Référence Larg. (mm) Prof. (mm) Haut. (mm) Poids (kg) Poids (kg) Qté Larg. (mm) Prof. (mm) Haut. (mm) Qté Poids (kg)
743815 48 67 48 0,02 0,2 10 570 490 330 360 8,6
743816 54 69 54 0,03 0,3 10 570 490 330 360 12,2
743822 54 67 54 0,03 0,3 10 570 490 330 360 12,2
743828 64 77 64 0,03 0,3 10 570 490 330 300 10,4
743835 82 92 82 0,04 0,4 10 570 490 330 300 13,4
743842 96 105 96 0,06 0,6 10 570 490 330 250 16,4
743854 113 121 113 0,1 - - 570 490 330 150 16,4
