Manchon d'ajustement à rotule Série 7

Code produit :

7470

Raccords à compression

Raccord à compression à rotule pour systèmes de canalisations sous pression.
Permet l'assemblage de 2 tubes en PEHD de diamètres égaux présentant une angulation maximum de 15°.
Disponible en PN16 du d32 à 63mm.

Télécharger le catalogue Fiche technique

Permet de rattraper des angulations inférieures ou égales à 15° liées à un faible encombrement n'autorisant pas la courbure du tube en PEHD.
Embout mâle en PEHD pour liaison mécanique ou électrosoudable

Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Bagues de crampage : Polyacétal. Rotule : PE100.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Manchon d'ajustement à rotule Série 7
Référence	d x d1	E	H	l1	PN à 20°C	Fiche tech.	CAD
747032	32 x 32	64	257	140	16	Télécharger Fiche tech.	Télécharger CAD
747040	40 x 40	82	301	153	16	Télécharger Fiche tech.	Télécharger CAD
747050	50 x 50	96	340	173	16	Télécharger Fiche tech.	Télécharger CAD
747063	63 x 63	113	384	195	16	Télécharger Fiche tech.	Télécharger CAD

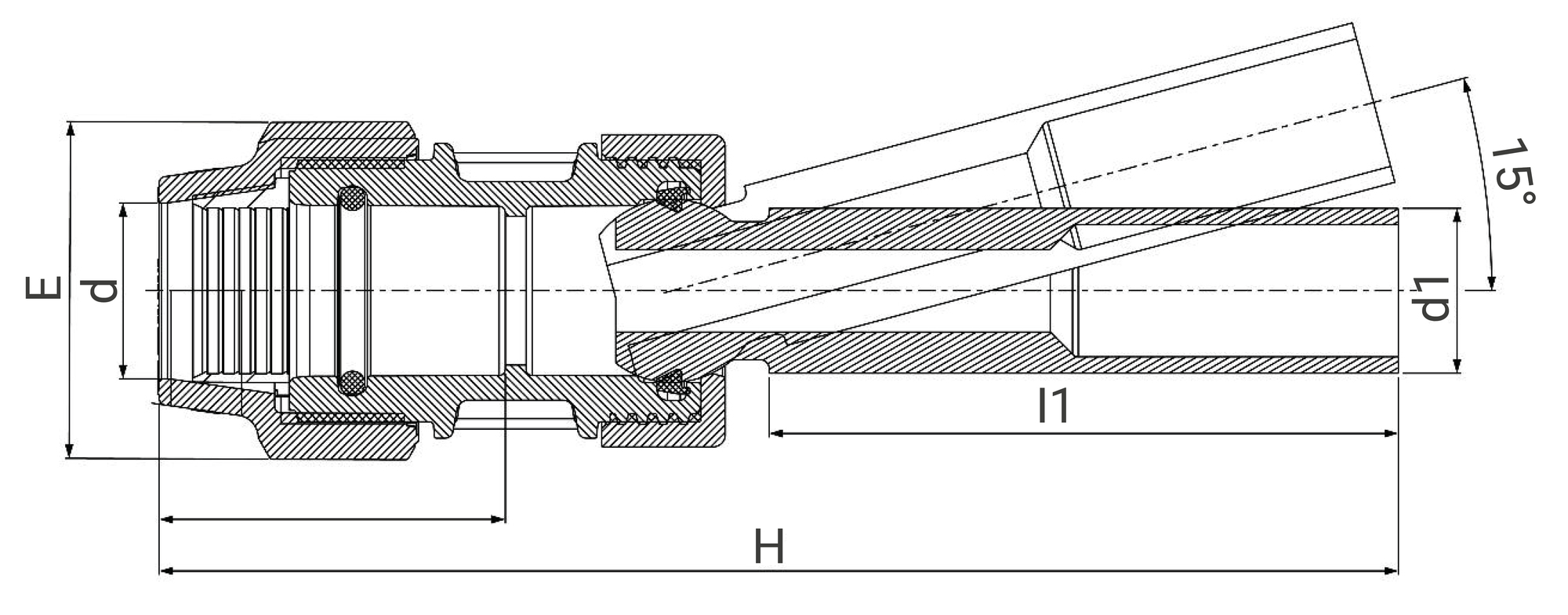

Schéma technique pour le produit :

Accessoires

7970

Rondelle de retenue pour raccords Série 7 d20 au d63 pour tubes PVC

Vidéos

Présentation du manchon à rotule

Présentation de la gamme Série 7

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Outillage de mise en oeuvre

7990

Clé pour raccords à compression Série 7 et manchon de réparation URC / SRC

796000

Cône à chanfreiner pour tubes PE

7960010

Cône à chanfreiner avec centreur

Ressources

Fiche technique - Manchon d'ajustement à rotule - 7470

(application/pdf, 144.25 ko)

Fiche de mise en oeuvre - Manchon d'ajustement à rotule - 7470

(application/pdf, 598.04 ko)

Informations logistiques

	Pièce				Sachet		Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Poids (kg)	Qté	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
747032	257	64	64	0,24	1,2	5	570	490	330	100	25,4
747040	301	82	82	0,43	-	-	570	490	330	50	22,9
747050	340	96	96	0,63	-	-	570	490	330	35	23,45
747063	384	113	113	1,11	-	-	570	490	330	20	23,6
