Manchon réduit fileté x taraudé Série 7
Code produit : 5027
Adaptateurs filetés-taraudés en PP
Mamelon de réduction intérieur - Filetage mâle ISO 7-1 pour systèmes de canalisations en pression.
Permet de réduire le taraudage ISO 7-1 d'un accessoire et ne rallonge pas l'assemblage.
Disponible en PN10 ou 16 du 3/4'' x 1/2'' au 4'' x 3''.
Les produits
- Son faible poids facilite l'installation et réduit la charge sur les structures de support.
- Contrairement aux raccords métalliques, il ne rouille pas et résiste bien à la corrosion.
- Permet de réduire le diamètre d'un accessoire sans rallonger l'assemblage.
Domaines d'application
Arrosage - Irrigation.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Polypropylène, copolymère haute qualité.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | R x Rp | H | E | I2 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|
| 50270705 | 3/4" x 1/2" | 30 | 27 | 17 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50271005 | 1" x 1/2" | 32 | 36 | 19 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50271007 | 1" x 3/4" | 32 | 36 | 19 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50271305 | 1 1/4" x 1/2" | 37 | 46 | 21 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 50271307 | 1 1/4" x 3/4" | 37 | 46 | 21 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 50271310 | 1 1/4" x 1" | 37 | 46 | 21 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 50271505 | 1 1/2" x 1/2" | 37 | 50 | 21 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 50271507 | 1 1/2" x 3/4" | 37 | 50 | 21 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 50271510 | 1 1/2" x 1" | 37 | 50 | 21 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 50271513 | 1 1/2" x 1 1/4" | 37 | 50 | 21 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 50272005 | 2" x 1/2" | 41 | 63 | 25 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 50272007 | 2" x 3/4" | 41 | 63 | 25 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 50272010 | 2" x 1" | 41 | 63 | 26 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 50272013 | 2" x 1 1/4" | 41 | 63 | 26 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 50272015 | 2" x 1 1/2" | 41 | 63 | 26 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 50272520 | 2 1/2" x 2" | 44 | 80 | 29 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 50273010 | 3" x 1" | 48 | 90 | 32 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 50273015 | 3" x 1 1/2" | 48 | 90 | 32 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 50273020 | 3" x 2" | 48 | 90 | 32 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 50273025 | 3" x 2 1/2" | 48 | 90 | 32 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 50274020 | 4" x 2" | 56 | 120 | 41 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 50274030 | 4" x 3" | 56 | 120 | 41 | 10 | Télécharger Fiche tech. | Télécharger CAD |

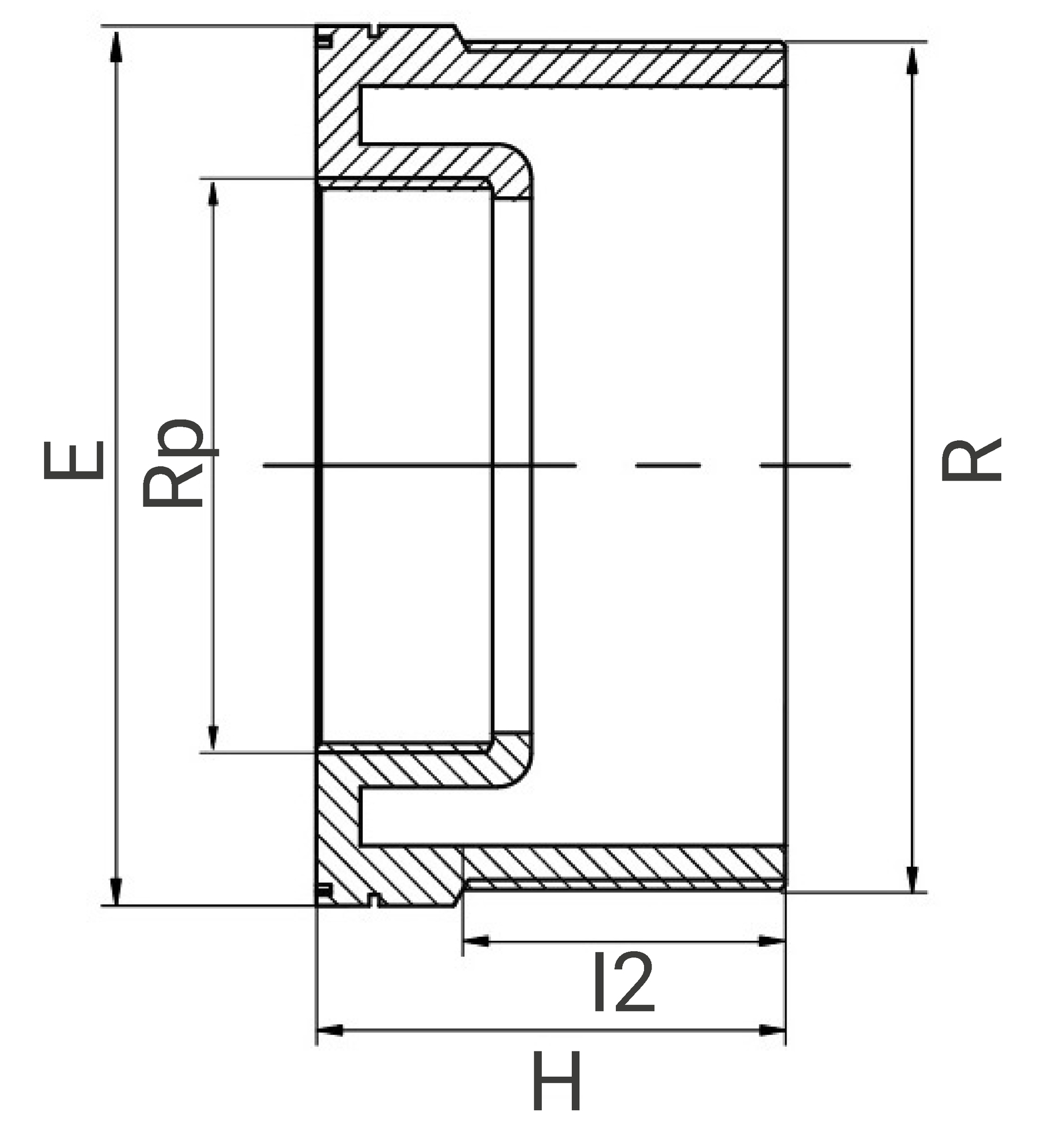

Schéma technique pour le produit :
