Robinet à soupape oblique Série 7 - Embouts filetés ISO 7-1 - Joints NBR
Code produit : 3047
Robinets - Vannes
Robinet à soupape oblique - Embouts filetés ISO7-1 pour systèmes de canalisations en pression.
Permet de contrôler, ou stopper le débit dans un réseau d'eau.
Passage intégral.
Disponible en PN8 du 3/4'' au 2''.
Les produits
- Dans les grands réseaux d’irrigation ou de distribution, un robinet à soupape manuelle permet d’isoler une section du réseau pour effectuer des réparations ou un entretien sans arrêter le reste du système.
- Permet une ouverture et fermeture progressives afin d'éviter les coups de bélier qui endommagent les canalisations.
- Contrairement aux robinets à soupape droite, la conception oblique permet de réduire les pertes de charge grâce à un diamètre de passage presque équivalent au DI des embouts.
- Léger, résistant à la corrosion (pas de pièce métallique), il est facile à monter et manœuvrer à l'aide de son volant en PPH.
- Conception oblique pour réduire les pertes de charges.
- Montage hors sol ou enterré dans un regard pour son accessibilité.
Domaines d'application
Irrigation - Adduction d'eau brute.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Filetage : Polypropylène, copolymère haute qualité. Joints : NBR. Volant : polypropylène.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Sans Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | R | H | A | I2 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|
| 304707 | 3/4" | 151 | 121 | 18 | 8 | Télécharger Fiche tech. | Télécharger CAD |
| 304710 | 1" | 170 | 140 | 20 | 8 | Télécharger Fiche tech. | Télécharger CAD |
| 304715 | 1 1/2" | 225 | 207 | 22 | 8 | Télécharger Fiche tech. | Télécharger CAD |
| 304720 | 2" | 254 | 246 | 26 | 8 | Télécharger Fiche tech. | Télécharger CAD |
Ne pas forcer pour fermer les soupapes ; on obtient une fermeture complète en tournant légèrement le volant.

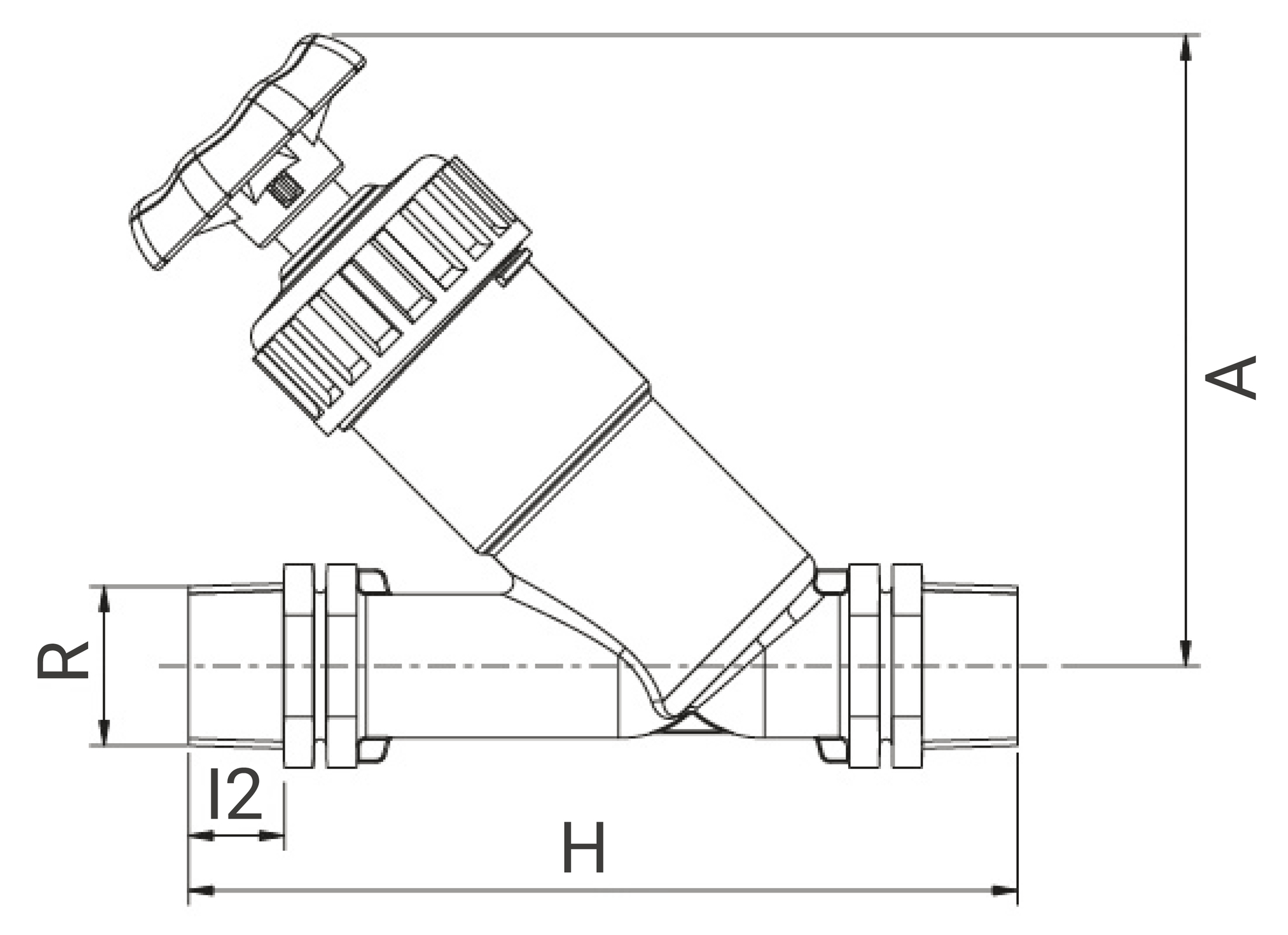

Schéma technique pour le produit :
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsOutillage de mise en oeuvre
Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 304707 | 175 | 135 | 55 | 0,19 | 0,95 | 5 | 570 | 490 | 330 | 100 | 20,4 |
| 304710 | 200 | 160 | 65 | 0,29 | - | - | 570 | 490 | 330 | 70 | 21,7 |
| 304715 | 250 | 205 | 85 | 0,73 | - | - | 570 | 490 | 330 | 24 | 18,92 |
| 304720 | 335 | 280 | 115 | 1,19 | - | - | 570 | 490 | 330 | 15 | 19,25 |
