Set de réduction pour raccords à compression Série 7

Code produit :

7930

Raccords à compression

Composants permettant la réduction de diamètre des raccords Série 7.
Respecte la PN du raccord dans lequel il est inséré. Disponible du d25 à 110 mm.

Télécharger le catalogue Fiche technique

Etanchéité dépendante du serrage
Insertion du tube sans démontage du raccord. Compression du joint puis de la bague sur le tube.
Pas nécessaire de chanfreiner
Joint spécifique (75, 90 et 110mm). Le profil du joint reprend la forme d’un tore à la compression.

Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Bagues de crampage : Polyacétal.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Vidéos
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Set de réduction pour raccords à compression Série 7
Référence	d x d1	E	I	PN à 20°C	Fiche tech.
79302520	25 x 20	54	56	16	Télécharger Fiche tech.
79303220	32 x 20	64	62	16	Télécharger Fiche tech.
79303225	32 x 25	64	60	16	Télécharger Fiche tech.
79304025	40 x 25	82	69	16	Télécharger Fiche tech.
79304032	40 x 32	82	77	16	Télécharger Fiche tech.
79305025	50 x 25	96	85	16	Télécharger Fiche tech.
79305032	50 x 32	96	87	16	Télécharger Fiche tech.
79305040	50 x 40	96	85	16	Télécharger Fiche tech.
79306325	63 x 25	113	103	16	Télécharger Fiche tech.
79306332	63 x 32	113	102	16	Télécharger Fiche tech.
79306340	63 x 40	113	103	16	Télécharger Fiche tech.
79306350	63 x 50	113	105	16	Télécharger Fiche tech.
79307563	75 x 63	132	121	16	Télécharger Fiche tech.
793011063	110 x 63	181	131	10	Télécharger Fiche tech.
793011075	110 x 75	181	145	16	Télécharger Fiche tech.
793011090	110 x 90	181	154	16	Télécharger Fiche tech.

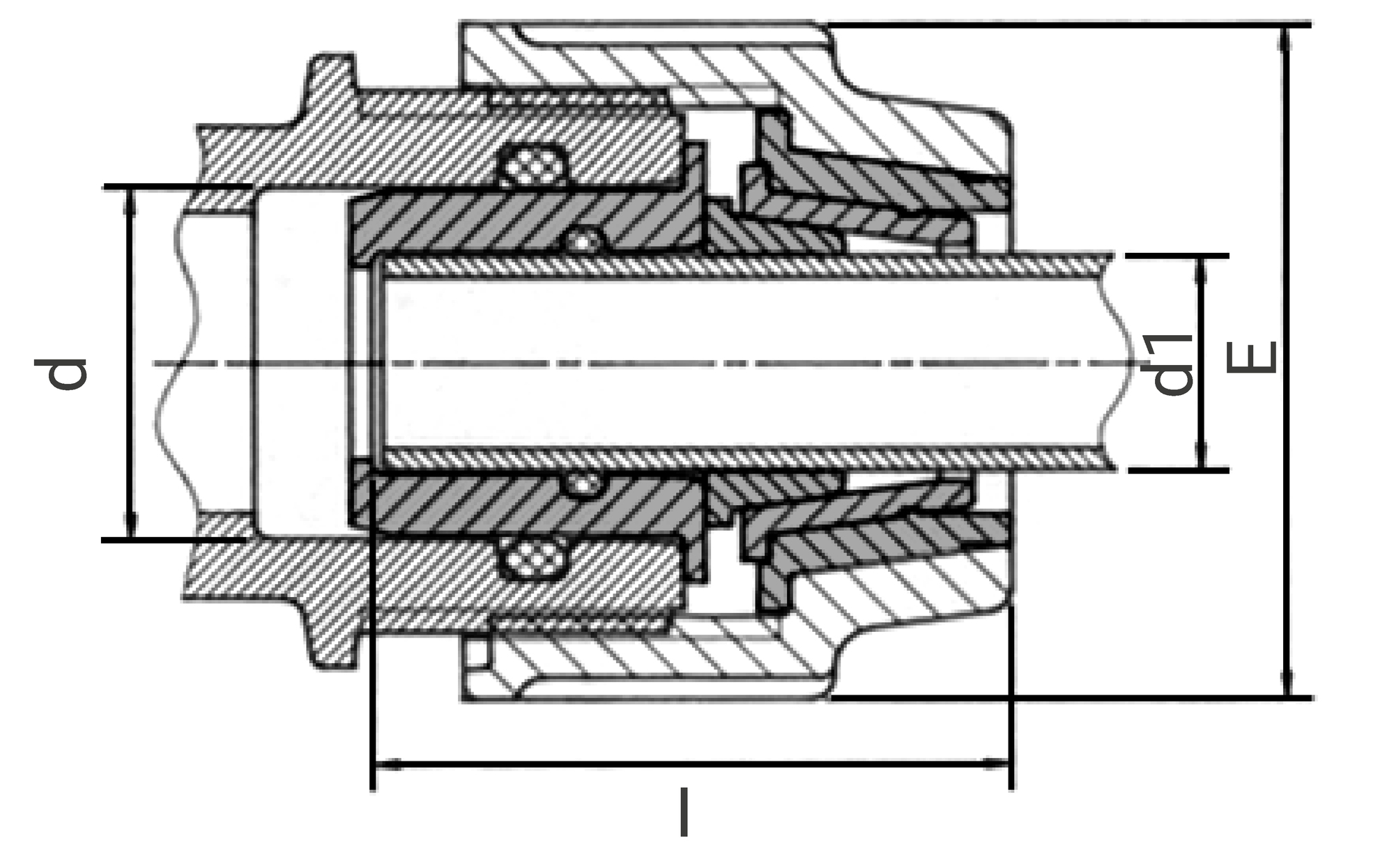

Schéma technique pour le produit :

Vidéos

Présentation de la gamme Série 7

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Ressources

Fiche technique - Set de réduction - 7930

(application/pdf, 256.69 ko)

Fiche de mise en oeuvre - Set de réduction - 7930

(application/pdf, 598.04 ko)

Attestation de Conformité Sanitaire (ACS) - Set de réduction - 7930

(application/pdf, 1038.23 ko)

Informations logistiques

	Pièce				Sachet		Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Poids (kg)	Qté	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
79302520	54	54	54	0,02	0.200	10	570	490	330	300	7.40
79303220	64	64	64	0,04	0.400	10	570	490	330	300	13.40
79303225	64	64	64	0,04	0.400	10	570	490	330	250	11.40
79304025	82	82	82	0,08	0.800	10	570	490	330	180	15.80
79304032	82	82	82	0,06	0.600	10	570	490	330	200	13.40
79305025	96	96	96	0,11	0.550	5	570	490	330	120	14.60
79305032	96	96	96	0,11	0.550	5	570	490	330	120	14.60
79305040	96	96	96	0,1	0.500	5	570	490	330	120	13.40
79306325	113	113	113	0,22	-	-	570	490	330	80	19.00
79306332	113	113	113	0,21	-	-	570	490	330	80	18.20
79306340	113	113	113	0,2	-	-	570	490	330	80	17.40
79306350	113	113	113	0,19	-	-	570	490	330	80	16.60
79307563	132	132	132	0,22	-	-	570	490	330	50	12.40
793011063	180	180	180	0,7	-	-	570	490	330	24	18.20
793011075	181	181	181	0,66	-	-	570	490	330	22	15.92
793011090	181	181	181	0,67	-	-	570	490	330	20	14.80
