Soupape de retenue oblique Série 7 - Embouts filetés - Joints EPDM
Code produit : 3067
Robinets - Vannes
Clapet anti-retour oblique - Embouts filetés ISO7-1 pour systèmes de canalisations en pression.
Permet de stopper les reflux d'eau dans le système. Ne permet le passage de l'eau que dans une seule direction (respecter le sens de montage).
Totalement étanche à partir de 0,02 bar.
Disponible en PN8 du 3/4'' au 2''.
Les produits
- Se ferme automatiquement lors de retour de débit.
- En empêchant le reflux, il protège les pompes, les compresseurs et autres équipements en aval des dommages potentiels dûs aux retours d'eau. Il peut aider à maintenir la pression avale dans le système.
- Léger, résistant à la corrosion (ressort en inox), il est facile à monter.
- Conception oblique pour réduire les pertes de charges et permettre une fermeture plus douce, réduisant le risque de coups de bélier qui peuvent endommager les systèmes hydrauliques.
- Montage hors sol ou enterré dans un regard pour son accessibilité.
- Grâce à sa conception simplifiée, ce type de clapet nécessite peu d’entretien et offre une grande durabilité.
Domaines d'application
Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Joints : EPDM. Corps, écrous, filetage et volant : Polypropylène, copolymère haute qualité.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Sans Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | R | A | H | I2 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|
| 306707 | 3/4" | 92 | 151 | 18 | 8 | Télécharger Fiche tech. | Télécharger CAD |
| 306710 | 1" | 106 | 170 | 20 | 8 | Télécharger Fiche tech. | Télécharger CAD |
| 306713 | 1 1/4" | 134 | 200 | 22 | 8 | Télécharger Fiche tech. | Télécharger CAD |
| 306715 | 1 1/2" | 155 | 225 | 22 | 8 | Télécharger Fiche tech. | Télécharger CAD |
| 306720 | 2" | 182 | 254 | 26 | 8 | Télécharger Fiche tech. | Télécharger CAD |

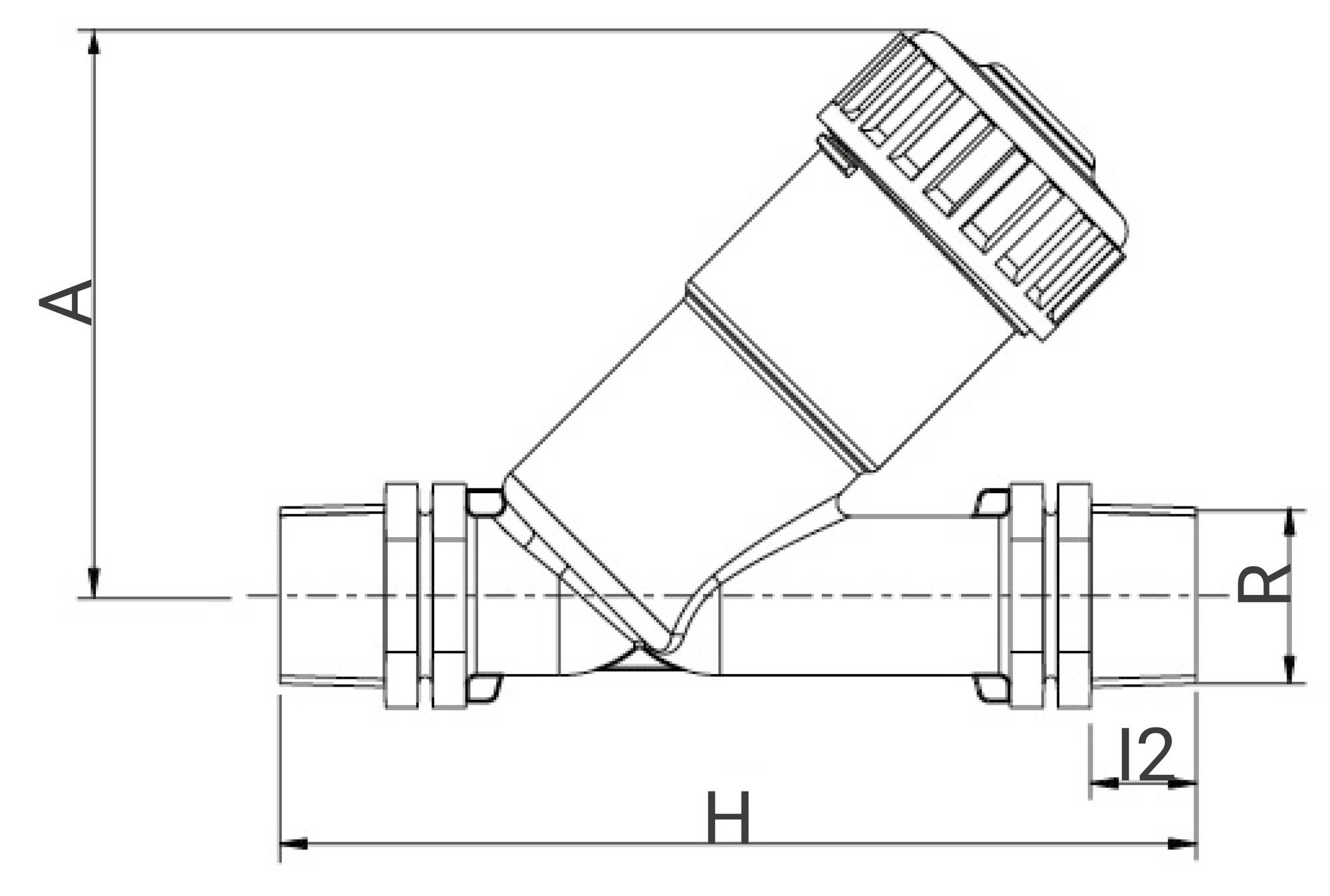

Schéma technique pour le produit :
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsOutillage de mise en oeuvre
Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 306707 | 155 | 110 | 60 | 0,14 | 0,7 | 5 | 570 | 490 | 330 | 140 | 21 |
| 306710 | 170 | 125 | 65 | 0,21 | - | - | 570 | 490 | 330 | 100 | 22,4 |
| 306713 | 235 | 180 | 95 | 0,38 | - | - | 570 | 490 | 330 | 55 | 22,3 |
| 306715 | 205 | 160 | 80 | 0,59 | - | - | 570 | 490 | 330 | 35 | 22,05 |
| 306720 | 270 | 215 | 110 | 0,98 | - | - | 570 | 490 | 330 | 20 | 21 |
