Té à 90° de réparation à compression Série 7 avec dérivation taraudée - Filet conique ISO 7-1
Code produit : 7145
Raccords taraudés-filetés
Adaptateur en T pour réparation - Dérivation taraudée réduite pour systèmes de canalisations sous pression.
Permet la réparation d'un tube en PEHD endommagé à hauteur de la longueur utile ou l'assemblage de 2 tubes en PEHD de diamètres égaux.
Disponible en PN12,5 du d40x1\"x40 à 63x1 1/4\"x63
Les produits
- Etanchéité indépendante du serrage - Insertion du tube sans démontage du raccord. Compression du joint puis de la bague sur le tube.
- Chanfrein recommandé
- Sans butée centrale.
- Joint trapèze.
- Etanchéité dans le flet à l'aide de ruban PTFE ou pâte à joint à base de PTFE.
Domaines d'application
Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Taraudage : Polypropylène, copolymère haute qualité. Joints : NBR. Cerclage : Acier inox AISI 304.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x Rp x d | A | H | I | I2 | E | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|
| 7145401040 | 40 x 1" x 40 | 61 | 203 | 84 | 21 | 82 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 7145501550 | 50 x 1 1/2" x 50 | 76 | 244 | 93 | 25 | 96 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 7145631363 | 63 x 1 1/4" x 63 | 95 | 268 | 113 | 27 | 113 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |

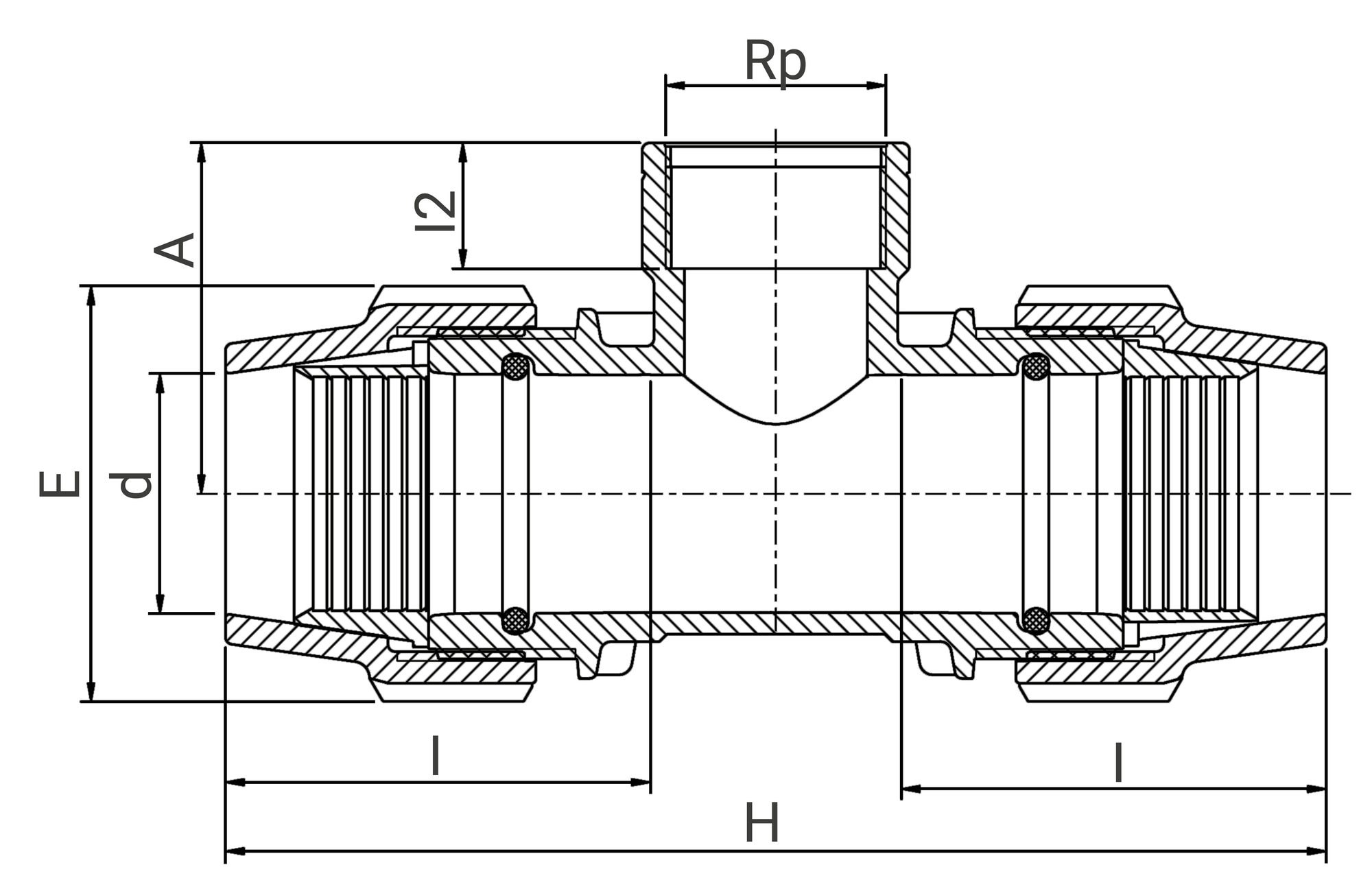

Schéma technique pour le produit :
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsOutillage de mise en oeuvre
Ressources
Fiche technique - Té à 90° de réparation avec dérivation taraudée - Filet conique ISO 7-1 - 7145
(application/pdf, 237.00 ko)Fiche de mise en oeuvre - Té à 90° de réparation avec dérivation taraudée - Filet conique ISO 7-1 - 7145
(application/pdf, 598.04 ko)Attestation de Conformité Sanitaire (ACS) - Té à 90° de réparation avec dérivation taraudée - Filet conique ISO 7-1 - 7145
(application/pdf, 1038.23 ko)Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 7145401040 | 205 | 100 | 80 | 0,36 | 570 | 490 | 330 | 60 | 23 |
| 7145501550 | 245 | 125 | 95 | 0,59 | 570 | 490 | 330 | 36 | 22,64 |
| 7145631363 | 270 | 150 | 110 | 0,86 | 570 | 490 | 330 | 20 | 18,6 |
