Coude à 90° encliquetable Série 1 - Écrou prisonnier laiton - Portée plate - Filet cylindrique - ISO 228

Code produit :
1076F
Raccords taraudés-filetés

Adaptateur à encliqueter à 90° - Ecrou prisonnier en laiton.
Pour systèmes de canalisations PEHD pression.
Permet l'assemblage à 90° d'un tube en PEHD avec un accessoire de réseau fileté ISO 228, tous matériaux. Adapté à l'environnement compteur.
Disponible en PN 16 du d25x3/4'' à d50x2''.

Télécharger le catalogue Fiche technique
Les produits
  • Compact et esthétique - Idéal pour les applications où l’espace est limité et l’apparence essentielle
  • Pose en aérien ou enterrée
  • Installation simple sans outil - Déverrouillable si besoin
  • Etanchéité indépendante du maintien sur le tube
  • Double bague de serrage
  • Ne nécessite pas de protection contre la corrosion
  • Ecrou prisonnier facilite le démontage pour la maintenance ou la réparation

Domaines d'application

Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Caractéristiques techniques

Matière
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Taraudage : Laiton - Alliage CW617N. Joints : NBR. Ecrou prisonnier : laiton - Alliage CW617N.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
ISO 228-1:2000 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)

Références et dimensions

Références et dimensions de Coude à 90° encliquetable Série 1 - Écrou prisonnier laiton - Portée plate - Filet cylindrique - ISO 228
Référenced x GEE1l1lAA1PN à 20°CFiche tech.
1076F2507 25 x 3/4" 47 32 15 48 74 83 16 Télécharger Fiche tech.
1076F3210 32 x 1" 58 40 17 54 83 90 16 Télécharger Fiche tech.
1076F3213 32 x 1 1/4" 58 49 17 54 83 103 16 Télécharger Fiche tech.
1076F4013 40 x 1 1/4" 70 49 17 72 107 105 16 Télécharger Fiche tech.
1076F4015 40 x 1 1/2" 70 54 19 72 107 116 16 Télécharger Fiche tech.
1076F5020 50 x 2" 85 68 21 79 119 130 16 Télécharger Fiche tech.
Fourni avec joint.

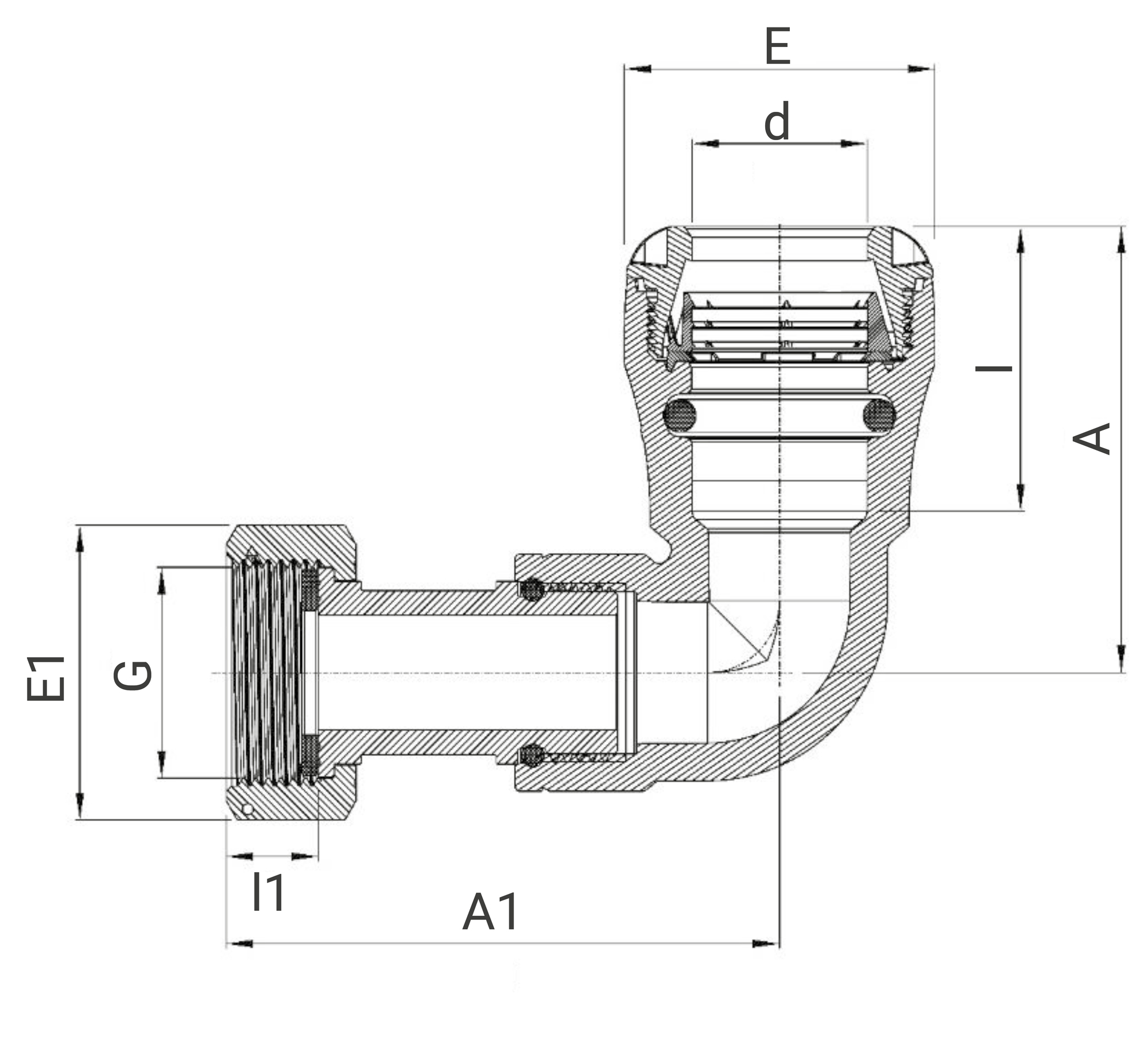

Schéma technique pour le produit :
schéma de la référence

Accessoires

Voir le produit
1091Q

Kit d'adaptation encliquetable Série 1 pour tube PE/PVC

Vidéos

Présentation de la gamme Série 1

Principe de fonctionnement du Série 1

Montage / Démontage du Série 1

Essai de ruine

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formations

Outillage de mise en oeuvre

2 diamètres Voir le produit
1099

Clé pour raccords Série 1
Voir le produit
796000

Cône à chanfreiner pour tubes PE

Ressources

Fiche technique - Coude à 90° - Écrou prisonnier laiton - Portée plate - Filet cylindrique - ISO 228 - 1076F
(application/pdf, 288.40 ko)
Fiche de mise en oeuvre - Coude à 90° - Écrou prisonnier laiton - Portée plate - Filet cylindrique - ISO 228 - 1076F
(application/pdf, 1078.67 ko)
Attestation de Conformité Sanitaire (ACS) - Coude à 90° - Écrou prisonnier laiton - Portée plate - Filet cylindrique - ISO 228 - 1076F
(application/pdf, 612.76 ko)

Informations logistiques

Pièce Carton
Référence Larg. (mm) Prof. (mm) Haut. (mm) Poids (kg) Larg. (mm) Prof. (mm) Haut. (mm) Qté Poids (kg)
1076F2507 107 47 90 0,2 570 490 330 125 26.40
1076F3210 119 58 103 0,32 570 490 330 76 25,72
1076F3213 132 58 128 0,48 570 490 330 50 25.40
1076F4013 140 70 132 0,55 570 490 330 45 26.15
1076F4015 151 70 134 0,71 570 490 330 35 26.25
1076F5020 173 85 153 1,13 570 490 330 20 24.00
