Manchon encliquetable Série 1 transition PE-Cuivre

Code produit :

1001C

Raccords de transition

Raccord droit Série 1 écrou blanc x Série 1 écrou marron.
Permet le raccordement droit d'un tube en PEHD PN 16 ou PVC pression (moyennant le kit PVC 1091Q côté Série 1 blanc avec un tube en cuivre côté Série 1 marron.
Disponible en PN 16 du d20x15 au d40x28.

Télécharger le catalogue Fiche technique

Compact et esthétique - Idéal pour les applications où l’espace est limité et l’apparence essentielle
Pose en aérien ou enterrée
Installation simple sans outil - Déverrouillable si besoin
Etanchéité indépendante du maintien sur le tube
Double bague de serrage
Ne nécessite pas de protection contre la corrosion
Sans serrage
Effet piston négligeable grâce à l'ensemble double bague et écrou

Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Crampage: Polyacétal et cuivre.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Manchon encliquetable Série 1 transition PE-Cuivre
Référence	d x d1	H	E	E1	I	PN à 20°C	I1	Fiche tech.	CAD
1001C2015	20 x 15	92	41	41	45	16	46	Télécharger Fiche tech.	Télécharger CAD
1001C2515	25 x 15	100	47	41	48	16	46	Télécharger Fiche tech.	Télécharger CAD
1001C2522	25 x 22	98	47	47	48	16	48	Télécharger Fiche tech.	Télécharger CAD
1001C3228	32 x 28	108	58	58	53	16	53	Télécharger Fiche tech.	Télécharger CAD
1001C4028	40 x 28	139	70	58	71	16	55	Télécharger Fiche tech.	Télécharger CAD

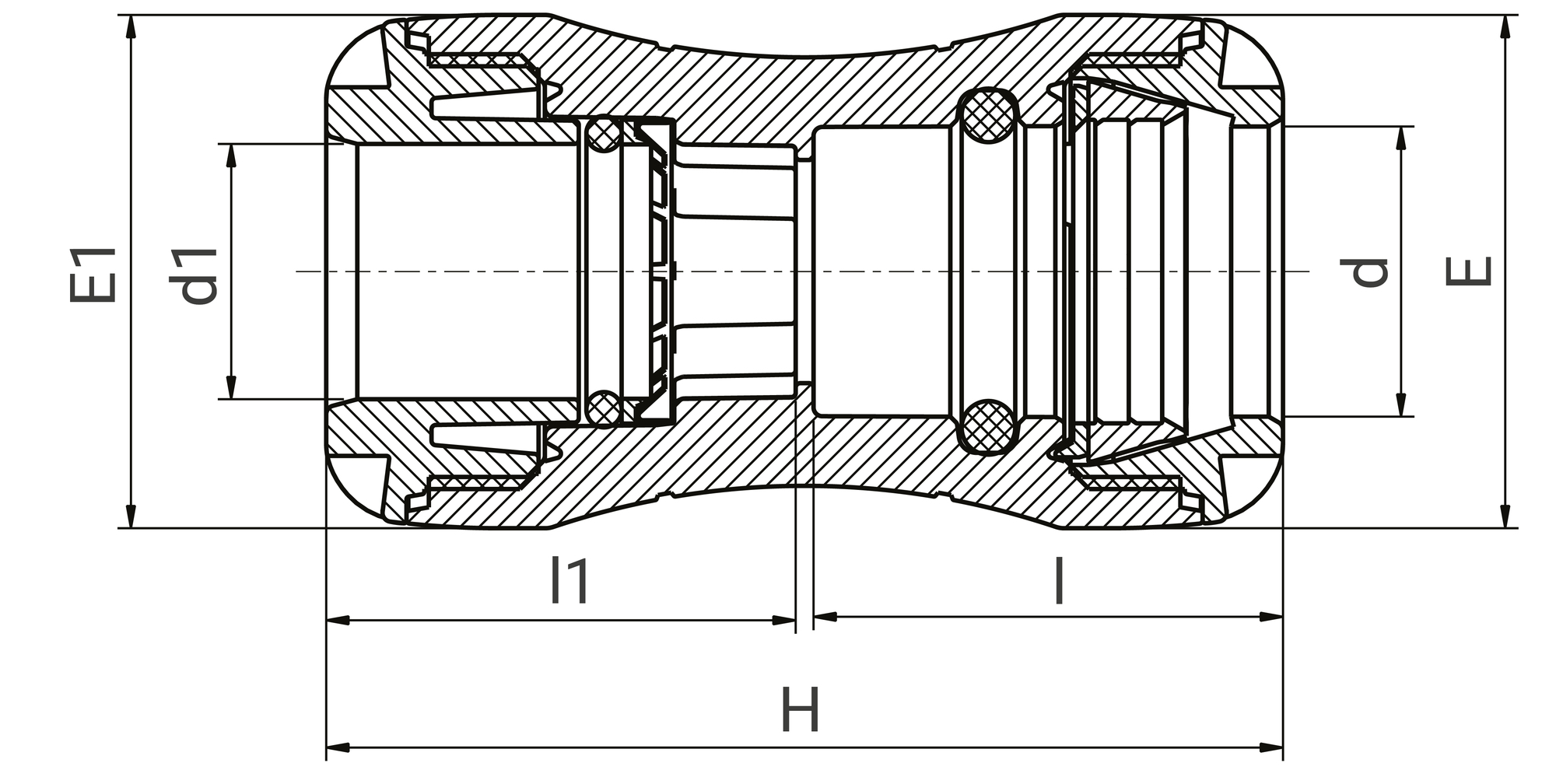

Schéma technique pour le produit :
