Manchon encliquetable Série 1 transition PE-PE/PVC

Code produit :
1001Q
Raccords de transition

Raccord à encliqueter droit Série 1 blanc x Série 1 gris.
Pour systèmes de canalisations PEHD et PVC pression.
Permet l'assemblage d'un tube PEHD avec un tube en PEHD ou PVC de diamètres égaux.
Disponible en PN 16 du d25 à 63 mm.

Télécharger le catalogue Fiche technique
Les produits
  • Compact et esthétique - Idéal pour les applications où l’espace est limité et l’apparence essentielle
  • Pose en aérien ou enterrée
  • Installation simple sans outil - Déverrouillable si besoin
  • Etanchéité indépendante du maintien sur le tube
  • Double bague de serrage
  • Ne nécessite pas de protection contre la corrosion
  • Sans serrage
  • Effet piston négligeable grâce à l'ensemble double bague et écrou

Domaines d'application

Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Caractéristiques techniques

Matière
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Bague de crampage: Polyacétal et laiton..
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)

Références et dimensions

Références et dimensions de Manchon encliquetable Série 1 transition PE-PE/PVC
Référencedd1HEIl1PN à 20°CFiche tech.CAD
1001Q25 25 25 98 47 48 48 16 Télécharger Fiche tech. Télécharger CAD
1001Q32 32 32 108 58 53 53 16 Télécharger Fiche tech. Télécharger CAD
1001Q40 40 40 142 70 70 70 16 Télécharger Fiche tech. Télécharger CAD
1001Q50 50 50 158 85 78 78 16 Télécharger Fiche tech. Télécharger CAD
1001Q63 63 63 183 103 90 90 16 Télécharger Fiche tech. Télécharger CAD

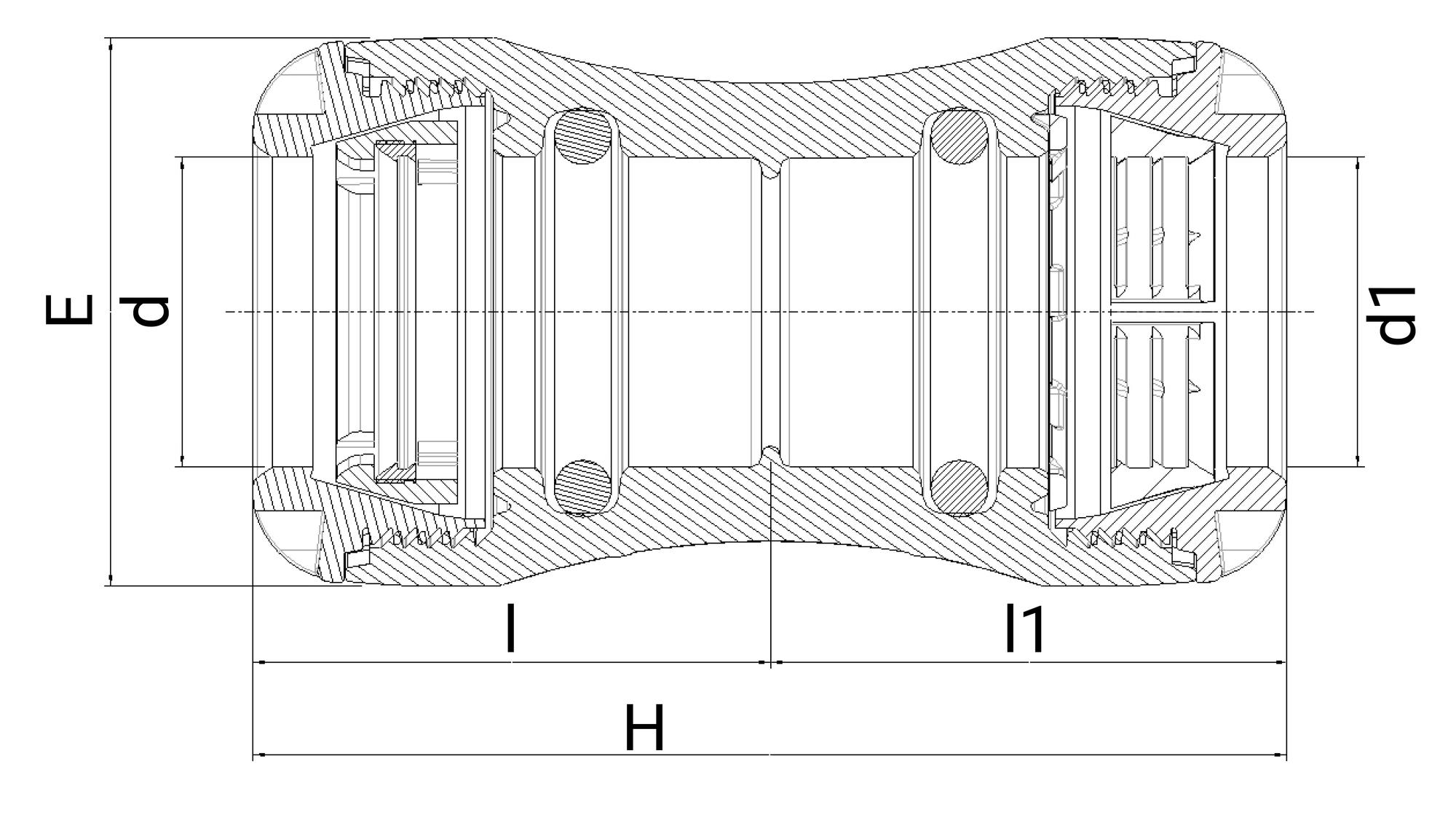

Schéma technique pour le produit :
schéma de la référence

Accessoires

Voir le produit
35891

Jeu de 2 adaptateurs pour raccords Série 1 - Écrou prisonnier - Filet cylindrique - ISO 228

Vidéos

Présentation de la gamme Série 1

Principe de fonctionnement du Série 1

Montage / Démontage du Série 1

Essai de ruine

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formations

Outillage de mise en oeuvre

2 diamètres Voir le produit
1099

Clé pour raccords Série 1
Voir le produit
796000

Cône à chanfreiner pour tubes PE

Ressources

Fiche technique - Manchon PE-PE/PVC - 1001Q
(application/pdf, 172.45 ko)
Fiche de mise en oeuvre - Manchon PE-PE/PVC - 1001Q
(application/pdf, 1078.67 ko)
Attestation de Conformité Sanitaire (ACS) - Manchon PE-PE/PVC - 1001Q
(application/pdf, 612.76 ko)

Informations logistiques

Pièce Carton
Référence Larg. (mm) Prof. (mm) Haut. (mm) Poids (kg) Larg. (mm) Prof. (mm) Haut. (mm) Qté Poids (kg)
1001Q25 105 50 50 0,08 570 490 330 200 17,4
1001Q32 115 60 60 0,13 570 490 330 150 20,9
1001Q40 150 70 70 0,25 570 490 330 100 26,4
1001Q50 158 85 85 0,38 570 490 330 55 22,3
1001Q63 183 103 103 0,65 570 490 330 30 20,9
