Vanne TEKPLASS Série 1 à clapet et écrou prisonnier AVEC 2 prises de purge
Code produit :Vanne à boisseau sphérique - Embouts Série 1 x Ecrou prisonnier - Avec 2 prises de purge - Equipée d'un clapet anti-pollution à l'amont.
Pour systèmes de canalisations PN 16.
Elle permet l'assemblage d'un tube en PEHD avec un accessoire fileté de diamètres égaux et sert à stopper le débit dans un réseau d'eau lorsque c'est nécessaire.
Passage intégral.
La vanne est munie de 2 prises de purge opposées. Côté aval : taraudage Rp 1/8''. Les prises sont identifiées par des bouchons noirs.
Permet la vidange de l’installation ou le prélèvement pour contrôler la qualité de l’eau consommée.
Le clapet anti-retour protège le réseau public des retours d'eau des installations intérieures.
Se place en aval du compteur.
Disponible en PN 16 du d25x3/4'' au d32x1''.
- Matériau en polyamide renforcé fibres de verre : haute résistance mécanique, excellente tenue aux agents chimiques et aux UV, sans corrosion
- Equipée d'un clapet anti-pollution
- Adaptée aux raccordements enterrés ou en surface
- Poignée amovible
- Corps verrouillé et scellé garantissant l’intégrité du système
- Double joint sur l'axe de manoeuvre pour une étanchéité maximale jusqu’à PN 16
- Testée à 100 %
- Conforme à la norme AS 5830
Domaines d'application
Adduction d'eau potable ou brute. Plomberie Eau froide.
Température du fluide : max 40°C. Canalisations enterrées ou de surface.
Caractéristiques techniques
ISO 228-1:2000 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé
AS 5830 : In-line ball valves for use in plumbing water supply systems

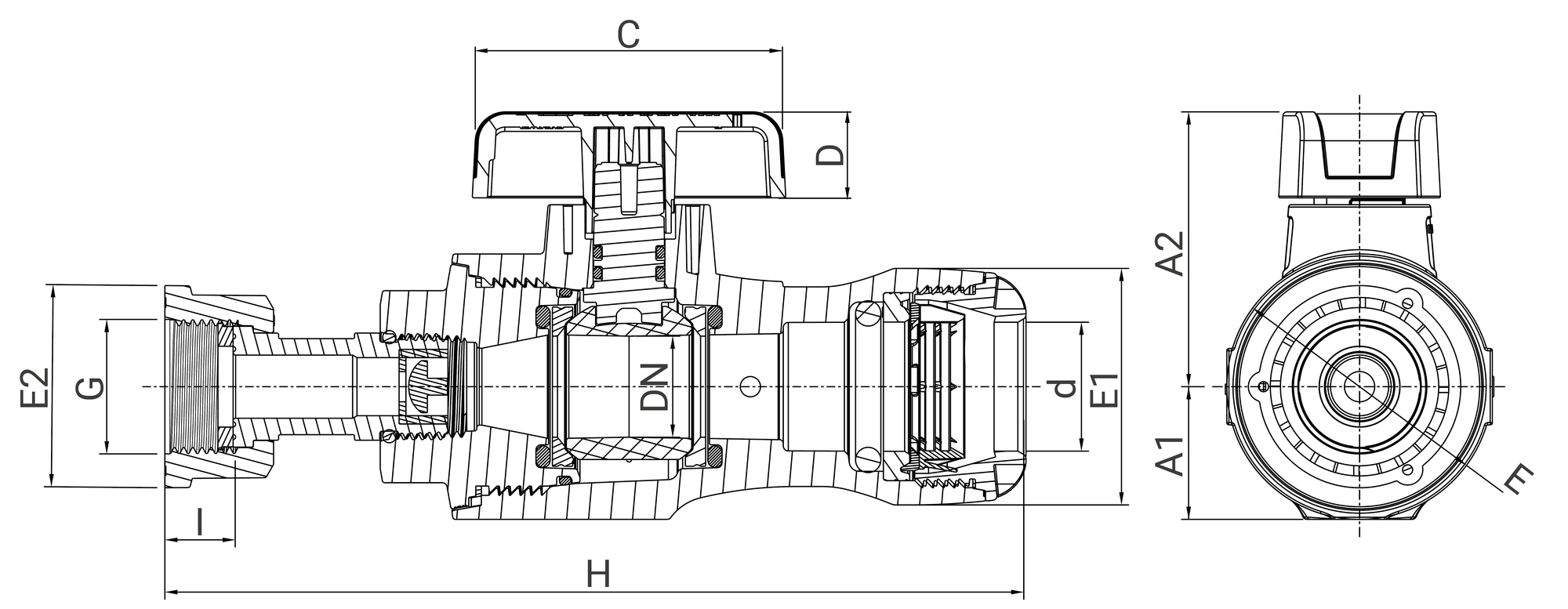

Références et dimensions
| Référence | d x G | DN | H | E1 | E2 | I | C | D | E | A1 | A2 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 371017SF2507 | 25 x 3/4" | 20 | 171 | 47 | 40 | 13 | 63 | 17 | 53 | 27 | 54 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 371017SF2510 | 25 x 1" | 20 | 173 | 47 | 48 | 14 | 80 | 21 | 53 | 27 | 54 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 371017SF3210 | 32 x 1" | 25 | 192 | 57 | 48 | 14 | 80 | 21 | 64 | 33 | 64 | 16 | Télécharger Fiche tech. | Télécharger CAD |
Accessoires
Vidéos
Nos formations
Outillage de mise en oeuvre
Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 371017SF2507 | 175 | 55 | 85 | 0,25 | 570 | 490 | 330 | 100 | 26,4 |
| 371017SF2510 | 180 | 55 | 85 | 0,26 | 570 | 490 | 330 | 95 | 26,1 |
| 371017SF3210 | 195 | 65 | 100 | 0,42 | 570 | 490 | 330 | 60 | 26,6 |
Diamètre des prises de purge : 1/8''. Purge non fournie.
