Vanne TEKPLASS Série 1 AVEC 2 prises de purge

Code produit :
3710SF
Vannes

Vanne à boisseau sphérique - Embouts Série 1 x Série 1 - Avec 2 prises de purge.
Pour systèmes de canalisations en PEHD PN 16.
Elle permet l'assemblage de 2 tubes en PEHD de diamètres égaux et sert à stopper le débit dans un réseau d'eau lorsque c'est nécessaire.
Passage intégral.
Elle est munie de 2 prises de purge opposées. Côté aval : taraudage Rp 1/8''
Les prises sont identifiées par des bouchons noirs.
Permet la vidange de l’installation ou le prélèvement pour contrôler la qualité de l’eau consommée.
Disponible en PN 16 en d25 et d32.

Télécharger le catalogue Fiche technique
Les produits
  • Matériau en polyamide renforcé fibres de verre : haute résistance mécanique, excellente tenue aux agents chimiques et aux UV, sans corrosion.
  • Passage intégral : assure un débit sans perte de charge, idéal pour les applications sensibles en eau potable ou irrigation.
  • Adaptée aux raccordements enterrés ou en surface
  • Poignée amovible
  • Corps verrouillé et scellé garantissant l’intégrité du système
  • Double joint sur l'axe de manoeuvre pour une étanchéité maximale jusqu’à PN16
  • Testée à 100 %
  • Conforme à la norme AS 5830

Domaines d'application

Adduction d'eau potable ou brute. Plomberie Eau froide.
Température du fluide : max 40°C. Canalisations enterrées ou de surface.

Caractéristiques techniques

Matière
Corps : Polyamide renforcé fibre de verre. Poignée : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Bagues de crampage : Polyacétal. Sphère : PPRV. Axe de manœuvre : PPRV. Joints: NBR et EPDM.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé
AS 5830 : In-line ball valves for use in plumbing water supply systems

Références et dimensions

Références et dimensions de Vanne TEKPLASS Série 1 AVEC 2 prises de purge
RéférencedDNHE1CDEA1A2PN à 20°CFiche tech.CAD
3710SF25 25 20 150 47 63 17 53 27 54 16 Télécharger Fiche tech. Télécharger CAD
3710SF32 32 25 170 58 80 21 64 33 64 16 Télécharger Fiche tech. Télécharger CAD
Diamètre des prises de purge : 1/8''. Purge non fournie.

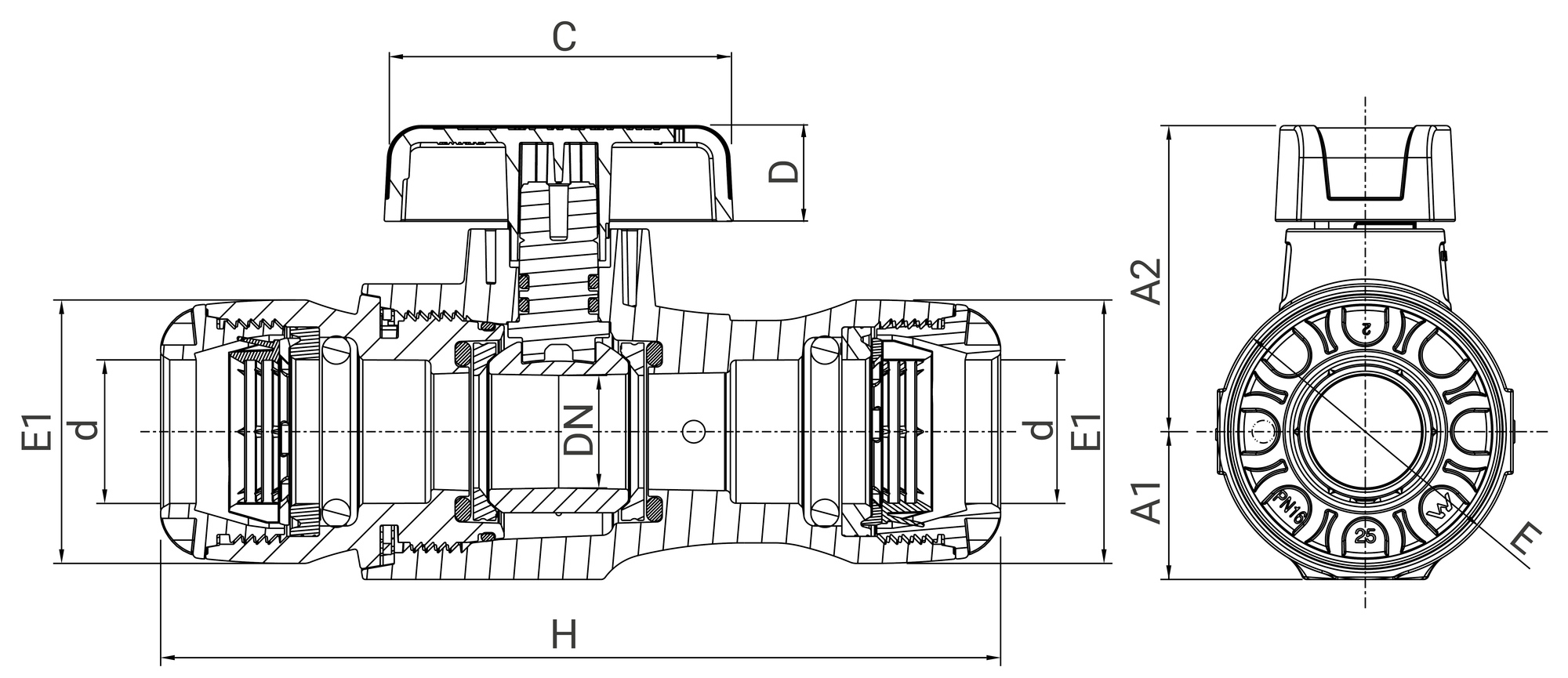

Schéma technique pour le produit :
schéma de la référence

Accessoires

Voir le produit
1091Q

Kit d'adaptation encliquetable Série 1 pour tube PE/PVC

Vidéos

Présentation des vannes TEKPLASS

Principe de fonctionnement de la vanne TEKPLASS

Présentation de la gamme Série 1

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formations

Outillage de mise en oeuvre

2 diamètres Voir le produit
1099

Clé pour raccords Série 1
Voir le produit
796000

Cône à chanfreiner pour tubes PE

Ressources

Fiche technique - Vanne TEKPLASS Série 1 AVEC 2 prises de purge - 3710SF
(application/pdf, 141.06 ko)
Fiche de mise en oeuvre - Vanne TEKPLASS Série 1 AVEC 2 prises de purge - 3710SF
(application/pdf, 1078.67 ko)

Informations logistiques

Pièce Carton
Référence Larg. (mm) Prof. (mm) Haut. (mm) Poids (kg) Larg. (mm) Prof. (mm) Haut. (mm) Qté Poids (kg)
3710SF25 150 55 85 0,23 570 490 330 105 25,55
3710SF32 170 65 100 0,36 570 490 330 60 23
