Vanne TEKPLASS Série 1 écrou prisonnier SANS prise de purge
Code produit : 371016S
Vannes
Vanne à boisseau sphérique - Embouts Série 1 x Ecrou prisonnier - Sans purge.
Pour systèmes de canalisations PN 16.
Elle permet l'assemblage d'un tube en PEHD avec un accessoire fileté de diamètres égaux et sert à stopper le débit dans un réseau d'eau lorsque c'est nécessaire.
Passage intégral.
Ecrou captif : idéal pour la maintenance.
Disponible en PN 16 du d25x3/4'' au d32x1''.
Les produits
- Matériau en polyamide renforcé fibres de verre : haute résistance mécanique, excellente tenue aux agents chimiques et aux UV, sans corrosion
- Passage intégral : assure un débit sans perte de charge, idéal pour les applications sensibles en eau potable ou irrigation
- Adaptée aux raccordements enterrés ou en surface
- Poignée amovible
- Corps verrouillé et scellé garantissant l’intégrité du système
- Double joint sur l'axe de manoeuvre pour une étanchéité maximale jusqu’à PN 16
- Testée à 100 %
- Conforme à la norme AS 5830
Domaines d'application
Adduction d'eau potable ou brute. Plomberie Eau froide.
Température du fluide : max 40°C. Canalisations enterrées ou de surface.
Caractéristiques techniques
Matière
ISO 228-1:2000 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé
AS 5830 : In-line ball valves for use in plumbing water supply systems
Corps et taraudage : Polyamide renforcé fibre de verre. Poignée et écrous : Polypropylène, copolymère haute qualité. Sphère et axe de manœuvre : PPRV. Bague de crampage : Polyacétal. Joints : NBR et EPDM.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 228-1:2000 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé
AS 5830 : In-line ball valves for use in plumbing water supply systems
Références et dimensions
| Référence | d x G | DN | H | E1 | E2 | I | C | D | E | A1 | PN à 20°C | A2 | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 371016S2507 | 25 x 3/4" | 20 | 171 | 47 | 40 | 13 | 63 | 17 | 53 | 27 | 16 | 54 | Télécharger Fiche tech. | Télécharger CAD |
| 371016S2510 | 25 x 1" | 25 | 179 | 47 | 48 | 14 | 80 | 21 | 53 | 27 | 16 | 54 | Télécharger Fiche tech. | Télécharger CAD |
| 371016S3210 | 32 x 1" | 32 | 192 | 57 | 48 | 14 | 80 | 21 | 64 | 33 | 16 | 64 | Télécharger Fiche tech. | Télécharger CAD |
Joint fourni.

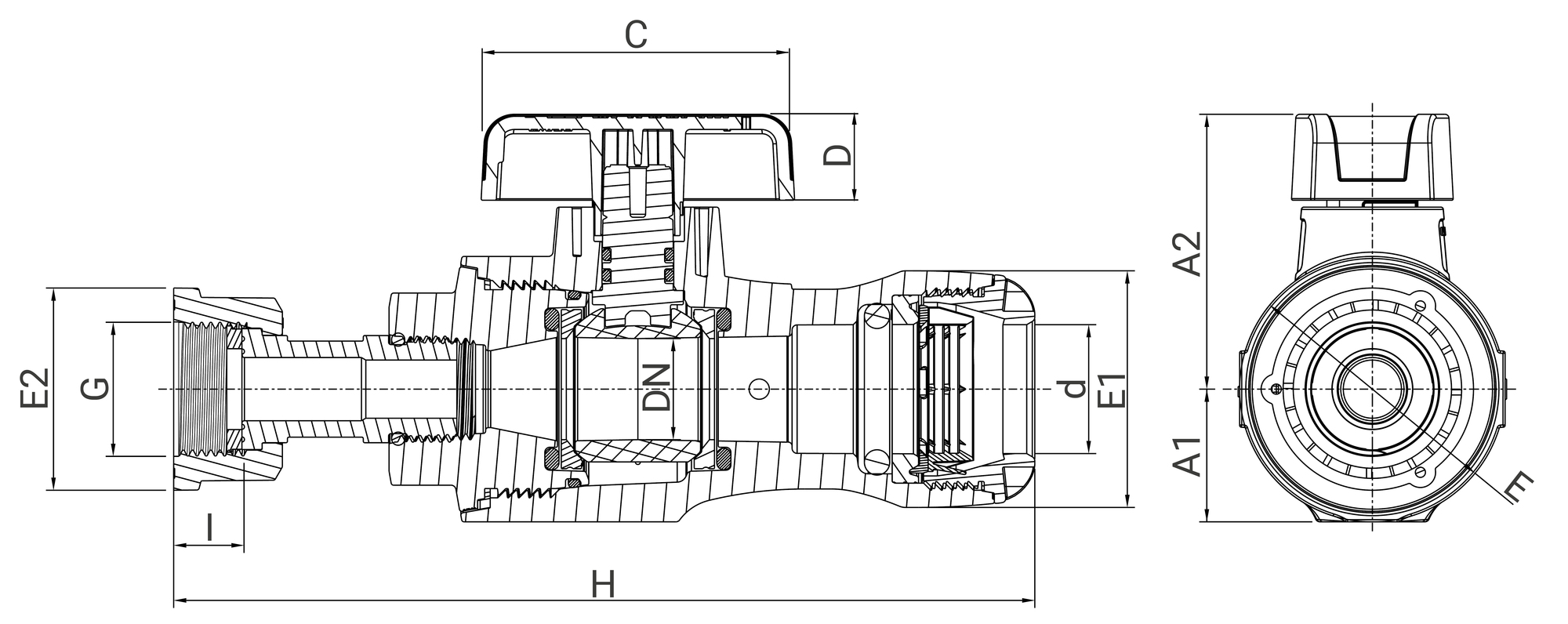

Schéma technique pour le produit :
Accessoires
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsOutillage de mise en oeuvre
Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 371016S2507 | 175 | 55 | 85 | 0,25 | 570 | 490 | 330 | 100 | 26.40 |
| 371016S2510 | 180 | 55 | 85 | 0,26 | 570 | 490 | 330 | 95 | 26.10 |
| 371016S3210 | 195 | 65 | 100 | 0,42 | 570 | 490 | 330 | 55 | 24.50 |
