Vanne TEKPLASS Série 1 taraudée AVEC 2 prises de purge
Code produit : 371030SF
Vannes
Vanne à boisseau sphérique - Embouts Série 1 x Taraudé ISO7-1 - Avec 2 prises de purge.
Pour systèmes de canalisations PN 16.
Elle permet l'assemblage d'un tube en PEHD avec un accessoire fileté de diamètres égaux et sert à stopper le débit dans un réseau d'eau lorsque c'est nécessaire.
Passage intégral.
Munie de 2 prises de purge opposées. Côté aval, taraudage Rp 1/8''.
Les prises sont identifiées par des bouchons noirs.
Permet la vidange de l’installation ou le prélèvement pour contrôler la qualité de l’eau consommée.
Disponible en PN 16 d25x3/4'' et d32x1''
Les produits
- Matériau en polyamide renforcé fibres de verre : haute résistance mécanique, excellente tenue aux agents chimiques et aux UV, sans corrosion
- Passage intégral : assure un débit sans perte de charge, idéal pour les applications sensibles en eau potable ou irrigation
- Adaptée aux raccordements enterrés ou en surface
- Poignée amovible
- Corps verrouillé et scellé garantissant l’intégrité du système
- Double joint sur l'axe de manoeuvre pour une étanchéité maximale jusqu’à PN 16
- Testée à 100 %
- Conforme à la norme AS 5830
Domaines d'application
Vanne 1/4 de tour pour la distribution d'eau ou d'autres fluides sous réserve de compatibilité et des températures comprises entre 0 et 40°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé
AS 5830 : In-line ball valves for use in plumbing water supply systems
Corps et taraudage : Polyamide renforcé fibre de verre. Poignée et écrous : Polypropylène, copolymère haute qualité. Sphère et axe de manœuvre : PPRV. Bague de crampage : Polyacétal. Joints : NBR et EPDM.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé
AS 5830 : In-line ball valves for use in plumbing water supply systems
Références et dimensions
| Référence | d x Rc | DN | H | E1 | l | C | D | E | B | A1 | A2 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 371030SF2507 | 25 x 3/4" | 20 | 129 | 47 | 19 | 63 | 17 | 53 | 36 | 27 | 54 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 371030SF3210 | 32 x 1" | 25 | 148 | 58 | 22 | 80 | 21 | 64 | 46 | 33 | 64 | 16 | Télécharger Fiche tech. | Télécharger CAD |
Diamètre des prises de purge : 1/8''. Purge non fournie.

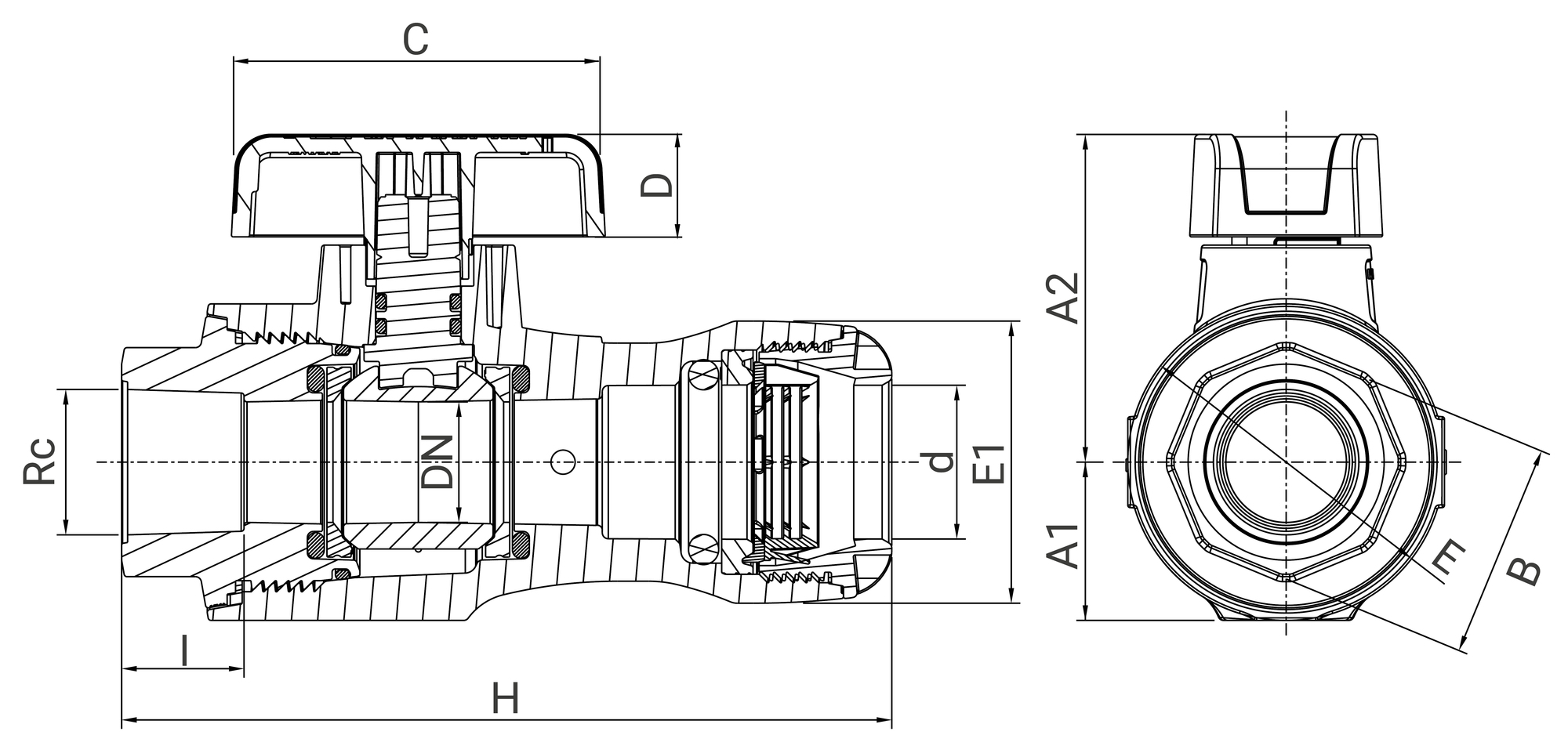

Schéma technique pour le produit :
Accessoires
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsOutillage de mise en oeuvre
Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 371030SF2507 | 130 | 55 | 85 | 0,21 | 570 | 490 | 330 | 90 | 20,3 |
| 371030SF3210 | 130 | 55 | 85 | 0,37 | 570 | 490 | 330 | 60 | 23,6 |
