Kit de branchement électrosoudable NF 136-GAZ - D25
Code produit : 46614D-D25
Raccords NF 136-GAZ
Domaines d'application
Kits de branchement électrosoudables en polyéthylène (PE) pour les systèmes de canalisations destinées à la distribution de combustibles gazeux et à leurs assemblages avec des composants en PE et autres matières, destinés à être utilisés une pression maximale de service, MOP, jusques et y compris 10 bars et à une température de service de 20 °C, comme température de référence.
Caractéristiques techniques
Matière
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Corps : PEHD. Joints : NBR. Boulonnerie : Acier galvanisé. Couteau : laiton - alliage CW617N.
Références normatives NF EN 1555-3 : Systèmes de canalisations en plastique pour la distribution de combustibles gazeux — Polyéthylène (PE) — Partie 3 : raccordsNF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Marque NF 136-GAZ
Références et dimensions
| Référence | d x d1 | Type | L | B | H | H1 | H2 | PN à 20°C | Fiche tech. |
|---|---|---|---|---|---|---|---|---|---|
| 46614040020D | 40 x 20 | M | 100 | 66 | 107 | 7 | 94 | 4 | Télécharger Fiche tech. |
| 46614063020D | 63 x 20 | M | 118 | 100 | 90 | 10 | 98 | 4 | Télécharger Fiche tech. |
| 46614110020D | 110 x 20 | B | 118 | 148 | 119 | 16 | 114 | 4 | Télécharger Fiche tech. |
| 46614125020D | 125 x 20 | B | 118 | 162 | 116 | 16 | 114 | 4 | Télécharger Fiche tech. |
| 46614160020D | 160 x 20 | B | 118 | 199 | 118 | 21 | 138 | 4 | Télécharger Fiche tech. |
| 46614200020D | 200 x 20 | S | 176 | 202 | 125 | 50 | 177 | 4 | Télécharger Fiche tech. |
Composition du kit : 1 PBDI D25 munie d'un déclencheur, 1 manchon électrosoudable, 1 collier jaune PBDI, notice de mise en œuvre.

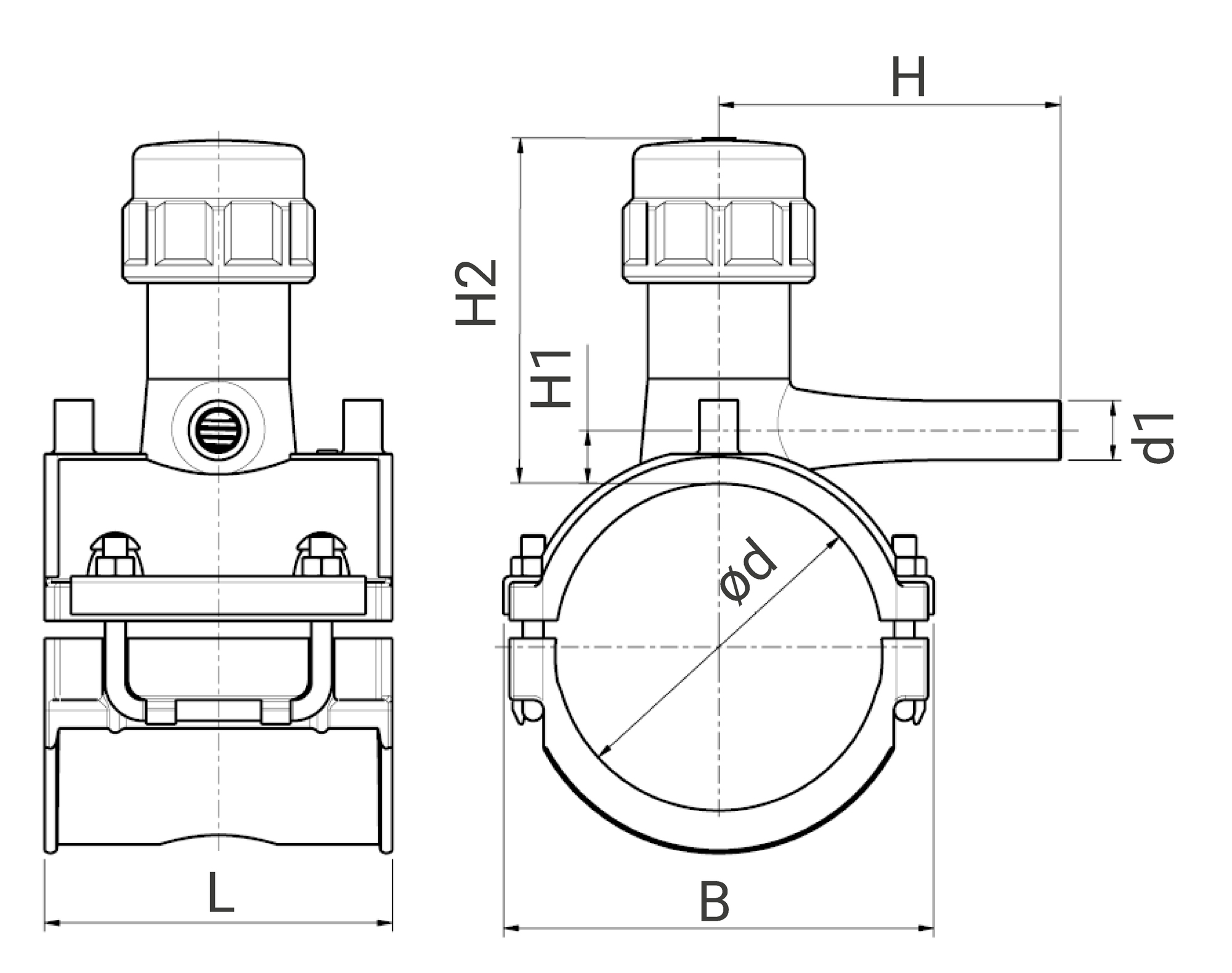

Schéma technique pour le produit :
Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 46614040020D | 130 | 100 | 139 | 0,4 | 570 | 490 | 330 | 52 | 22.20 |
| 46614063020D | 135 | 118 | 155 | 0,37 | 570 | 490 | 330 | 40 | 16.20 |
| 46614110020D | 180 | 118 | 170 | 0,89 | 570 | 490 | 330 | 20 | 19.20 |
| 46614125020D | 185 | 118 | 177 | 0,49 | 570 | 490 | 330 | 15 | 8.75 |
| 46614160020D | 244 | 118 | 219 | 0,35 | 570 | 490 | 330 | 10 | 4.90 |
| 46614200020D | 260 | 176 | 287 | 1,26 | 570 | 490 | 330 | 8 | 11.48 |
