Prise de branchement électrosoudable PN16 avec robinet intégré - Fermeture multi-tours - Sens horaire - Carré de 30

Code produit :

9540

Prise en charge

Prise de branchement électrosoudable avec vanne intégrée - Multitours.
Permet la réalisation d'un branchement d'eau soudé à partir d'un tube en PEHD neuf ou existant.
Nécessite un équipement et une formation adaptés.
Vanne FSH et multitours.
Disponible en PN 16 du d63x32 à 63x63 mm.

Télécharger le catalogue Fiche technique

Prise compacte auto-perçante : ne nécessite pas d'outil spécifique
Double longueur de la dérivation : permet refaire une soudure après découpe si nécessaire
Butées haute et basse
Monobloc
La boulonnerie assure le serrage complet et homogène de la demi-selle supérieure sur le tube
Vanne intégrée à la prise de branchement.

Pour systèmes de canalisations en PEHD destinés aux réseaux secs ou humides.
Utilisation enterrée ou apparente moyennant les protections d'usage.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : PEHD. Joints : NBR. Boulonnerie : Acier galvanisé. Couteau : laiton - alliage CW617N, carré : acier inox AISI 304.

Références normatives NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : raccords
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Vidéos
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Prise de branchement électrosoudable PN16 avec robinet intégré - Fermeture multi-tours - Sens horaire - Carré de 30
Référence	d x d1	L	B	H	H1	H2	Pour tubes SDR	PN à 20°C	Fiche tech.
49544063032	63 x 32	118	99	126	46	244	7,4 à 11	16	Télécharger Fiche tech.
49544063040	63 x 40	118	99	137	46	244	7,4 à 11	16	Télécharger Fiche tech.
49544063050	63 x 50	118	99	152	51	244	7,4 à 11	16	Télécharger Fiche tech.
49544063063	63 x 63	118	99	186	51	244	7,4 à 11	16	Télécharger Fiche tech.
49544075032	75 x 32	118	117	126	46	244	11 à 17,6	16	Télécharger Fiche tech.
49544075040	75 x 40	118	117	137	46	244	11 à 17,6	16	Télécharger Fiche tech.
49544075050	75 x 50	118	117	152	51	244	11 à 17,6	16	Télécharger Fiche tech.
49544075063	75 x 63	118	117	186	51	244	11 à 17,6	16	Télécharger Fiche tech.
49544090032	90 x 32	118	126	126	46	244	11 à 17,6	16	Télécharger Fiche tech.
49544090040	90 x 40	118	126	137	46	244	11 à 17,6	16	Télécharger Fiche tech.
49544090050	90 x 50	118	126	152	51	244	11 à 17,6	16	Télécharger Fiche tech.
49544090063	90 x 63	118	126	186	51	244	11 à 17,6	16	Télécharger Fiche tech.
49544110032	110 x 32	118	148	126	46	244	11 à 17,6	16	Télécharger Fiche tech.
49544110040	110 x 40	118	148	137	46	244	11 à 17,6	16	Télécharger Fiche tech.
49544110050	110 x 50	118	148	152	51	244	11 à 17,6	16	Télécharger Fiche tech.
49544110063	110 x 63	118	148	186	51	244	11 à 17,6	16	Télécharger Fiche tech.
49544125032	125 x 32	118	162	126	46	244	11 à 17,6	16	Télécharger Fiche tech.
49544125040	125 x 40	118	162	137	46	244	11 à 17,6	16	Télécharger Fiche tech.
49544125050	125 x 50	118	162	152	51	244	11 à 17,6	16	Télécharger Fiche tech.
49544125063	125 x 63	118	162	186	51	244	11 à 17,6	16	Télécharger Fiche tech.
49544140032	140 x 32	118	180	126	46	244	11 à 17,6	16	Télécharger Fiche tech.
49544140040	140 x 40	118	180	137	46	244	11 à 17,6	16	Télécharger Fiche tech.
49544140050	140 x 50	118	180	152	51	244	11 à 17,6	16	Télécharger Fiche tech.
49544140063	140 x 63	118	180	186	51	244	11 à 17,6	16	Télécharger Fiche tech.
49544160032	160 x 32	118	202	126	46	244	11 à 17,6	16	Télécharger Fiche tech.
49544160040	160 x 40	118	202	137	46	244	11 à 17,6	16	Télécharger Fiche tech.
49544160050	160 x 50	118	202	152	51	244	11 à 17,6	16	Télécharger Fiche tech.
49544160063	160 x 63	118	202	186	51	244	11 à 17,6	16	Télécharger Fiche tech.
49544180032	180 x 32	118	220	126	46	244	11 à 17,6	16	Télécharger Fiche tech.
49544180040	180 x 40	118	220	137	46	244	11 à 17,6	16	Télécharger Fiche tech.
49544180050	180 x 50	118	220	152	51	244	11 à 17,6	16	Télécharger Fiche tech.
49544180063	180 x 63	118	220	186	51	244	11 à 17,6	16	Télécharger Fiche tech.
49544200032	200 x 32	176	202	126	46	244	11 à 17,6	16	Télécharger Fiche tech.
49544200040	200 x 40	176	202	137	46	244	11 à 17,6	16	Télécharger Fiche tech.
49544200050	200 x 50	176	202	186	51	244	11 à 17,6	16	Télécharger Fiche tech.
49544200063	200 x 63	176	202	186	51	244	11 à 17,6	16	Télécharger Fiche tech.
49544225032	225 x 32	176	227	126	46	244	11 à 17,6	16	Télécharger Fiche tech.
49544225040	225 x 40	176	227	137	46	244	11 à 17,6	16	Télécharger Fiche tech.
49544225050	225 x 50	176	227	152	51	244	11 à 17,6	16	Télécharger Fiche tech.
49544225063	225 x 63	176	227	186	51	244	11 à 17,6	16	Télécharger Fiche tech.
49544250032	250 x 32	176	252	126	46	244	11 à 17,6	16	Télécharger Fiche tech.
49544250040	250 x 40	176	252	137	46	244	11 à 17,6	16	Télécharger Fiche tech.
49544250050	250 x 50	176	252	152	51	244	11 à 17,6	16	Télécharger Fiche tech.
49544250063	250 x 63	176	252	186	51	244	11 à 17,6	16	Télécharger Fiche tech.

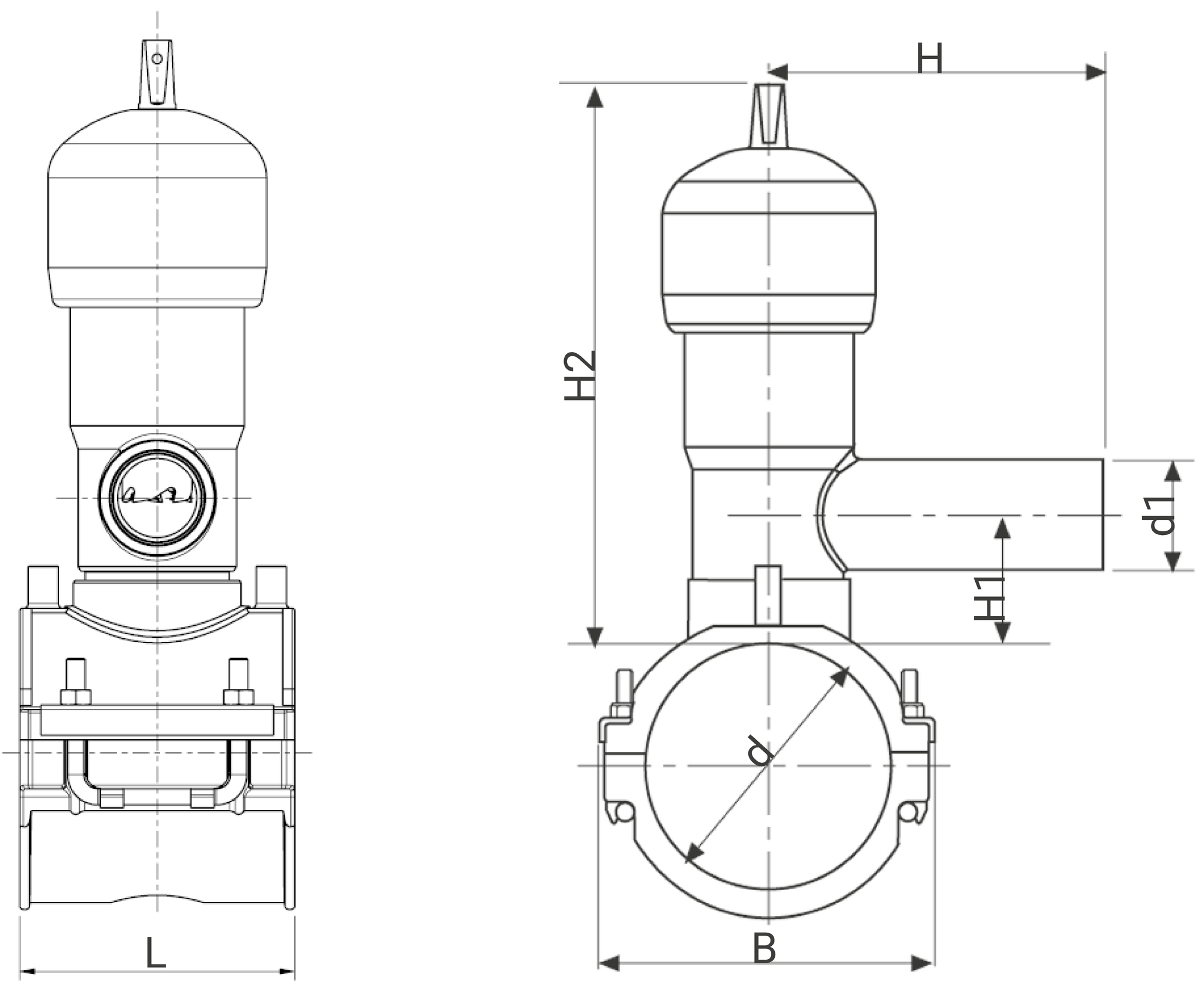

Schéma technique pour le produit :

Vidéos

Mise en œuvre de l'électrosoudage

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Ressources

Fiche technique - Prise de branchement avec robinet intégré - Fermeture multi-tours - Sens horaire - Carré de 30 - 9540

(application/pdf, 362.42 ko)

Attestation de Conformité Sanitaire (ACS) - Prise de branchement avec robinet intégré - Fermeture multi-tours - Sens horaire - Carré de 30 - 9540

(application/pdf, 422.42 ko)

Informations logistiques

	Pièce				Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
49544063032	180	320	125	2,33	570	490	330	8	18,12
49544063040	190	320	125	2,34	570	490	330	8	18,22
49544063050	205	320	125	2,38	570	490	330	8	18,52
49544063063	240	320	125	2,45	570	490	330	8	19,04
49544075032	250	335	125	2,34	570	490	330	8	18,20
49544075040	250	335	125	2,35	570	490	330	8	18,11
49544075050	250	335	125	2,39	570	490	330	8	20,60
49544075063	250	335	125	2,46	570	490	330	8	18,11
49544090032	250	350	125	2,39	570	490	330	8	18,60
49544090040	250	350	125	2,4	570	490	330	8	18,70
49544090050	250	350	125	2,44	570	490	330	8	19,00
49544090063	250	350	125	2,51	570	490	330	8	19,52
49544110032	265	370	125	2,51	570	490	330	8	19,53
49544110040	265	370	125	2,49	570	490	330	8	19,40
49544110050	265	370	125	2,52	570	490	330	8	19,63
49544110063	265	370	125	2,59	570	490	330	8	20,16
49544125032	270	390	125	2,52	570	490	330	8	19,61
49544125040	270	390	125	2,53	570	490	330	8	19,71
49544125050	270	390	125	2,57	570	490	330	8	20,01
49544125063	270	390	125	2,63	570	490	330	8	20,53
49544140032	280	405	125	2,53	570	490	330	8	19,68
49544140040	280	405	125	2,54	570	490	330	8	19,78
49544140050	280	405	125	2,58	570	490	330	8	20,08
49544140063	280	405	125	2,68	570	490	330	8	20,93
49544160032	290	425	125	2,62	570	490	330	8	20,42
49544160040	290	425	125	2,63	570	490	330	8	20,52
49544160050	290	425	125	2,67	570	490	330	8	20,82
49544160063	290	425	125	2,73	570	490	330	8	21,34
49544180032	300	445	125	2,68	570	490	330	8	20,92
49544180040	300	445	125	2,69	570	490	330	8	21,02
49544180050	300	445	125	2,73	570	490	330	8	21,32
49544180063	300	445	125	2,8	570	490	330	8	21,80
49544200032	320	455	185	2,67	570	490	330	5	13,56
49544200040	320	455	185	2,68	570	490	330	5	13,62
49544200050	320	455	185	2,72	570	490	330	5	13,81
49544200063	320	455	185	2,79	570	490	330	5	14,13
49544225032	335	475	185	2,69	570	490	330	5	13,64
49544225040	335	475	185	2,74	570	490	330	5	13,91
49544225050	335	475	185	2,78	570	490	330	5	14,09
49544225063	335	475	185	2,84	570	490	330	5	14,42
49544250032	350	500	185	2,74	570	490	330	5	13,92
49544250040	350	500	185	2,76	570	490	330	5	13,99
49544250050	350	500	185	2,79	570	490	330	5	14,17
49544250063	350	500	185	2,86	570	490	330	5	14,50
