Vanne PE 1/4 de tour à boisseau sphérique électrosoudable PN16 - Fermeture sens anti-horaire - Carré de 30
Code produit : 21010R0
Prise en charge
Vanne 1/4 tour en PEHD à embouts mâles - FSAH - Carré de 30 avec pastille aimantée.
Permet l'assemblage d'un accesoire ou d'un tube en PEHD à un tube en PEHD de diamètres égaux.
Sert à stopper le débit dans un réseau d'eau lorsque c'est nécessaire.
Idéale branchement d'eau à la suite d'une prise de branchement.
Disponible en PN 16 du d25 à 160 mm.
Les produits
Corps monobloc ne présentant aucun point de soudure.
Domaines d'application
Pour systèmes de canalisations en PEHD destinés aux réseaux secs ou humides.
Utilisation enterrée ou apparente moyennant les protections d'usage.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Corps : PEHD. Joints : NBR. Sphère : PPRV. Axe de manœuvre : PPRV, rondelle de détection : acier galvanisé.
Références normatives NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : raccordsNF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d | L | B | E1 | E | h | H | H1 | L1 | dp | s | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 21010025R0 | 25 | 300 | 49 | 70 | 84 | 40 | 94 | 50 | 102 | 19 | 3 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 21010032R0 | 32 | 299 | 49 | 70 | 84 | 40 | 94 | 50 | 100 | 24,4 | 3 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 21010040R0 | 40 | 297 | 49 | 70 | 84 | 40 | 94 | 50 | 100 | 24,4 | 3,7 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 21010050R0 | 50 | 425 | 86 | 84 | 120 | 40 | 160 | 80 | 126 | 39,4 | 4,6 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 21010063R0 | 63 | 420 | 86 | 84 | 120 | 40 | 160 | 80 | 127 | 48,3 | 5,8 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 21010075R0 | 75 | 420 | 86 | 84 | 120 | 40 | 160 | 80 | 126 | 48,3 | 6,8 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 21010090R0 | 90 | 556 | 93 | 85 | 200 | 40 | 200 | 110 | 180 | 71 | 8,2 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 21010110R0 | 110 | 560 | 93 | 85 | 200 | 40 | 200 | 110 | 180 | 84,2 | 10 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 21010125R0 | 125 | 555 | 93 | 85 | 200 | 40 | 200 | 110 | 185 | 84,2 | 11,4 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 21010160R0 | 160 | 550 | 93 | 85 | 200 | 40 | 200 | 110 | 190 | 84,2 | 14,6 | 16 | Télécharger Fiche tech. | Télécharger CAD |

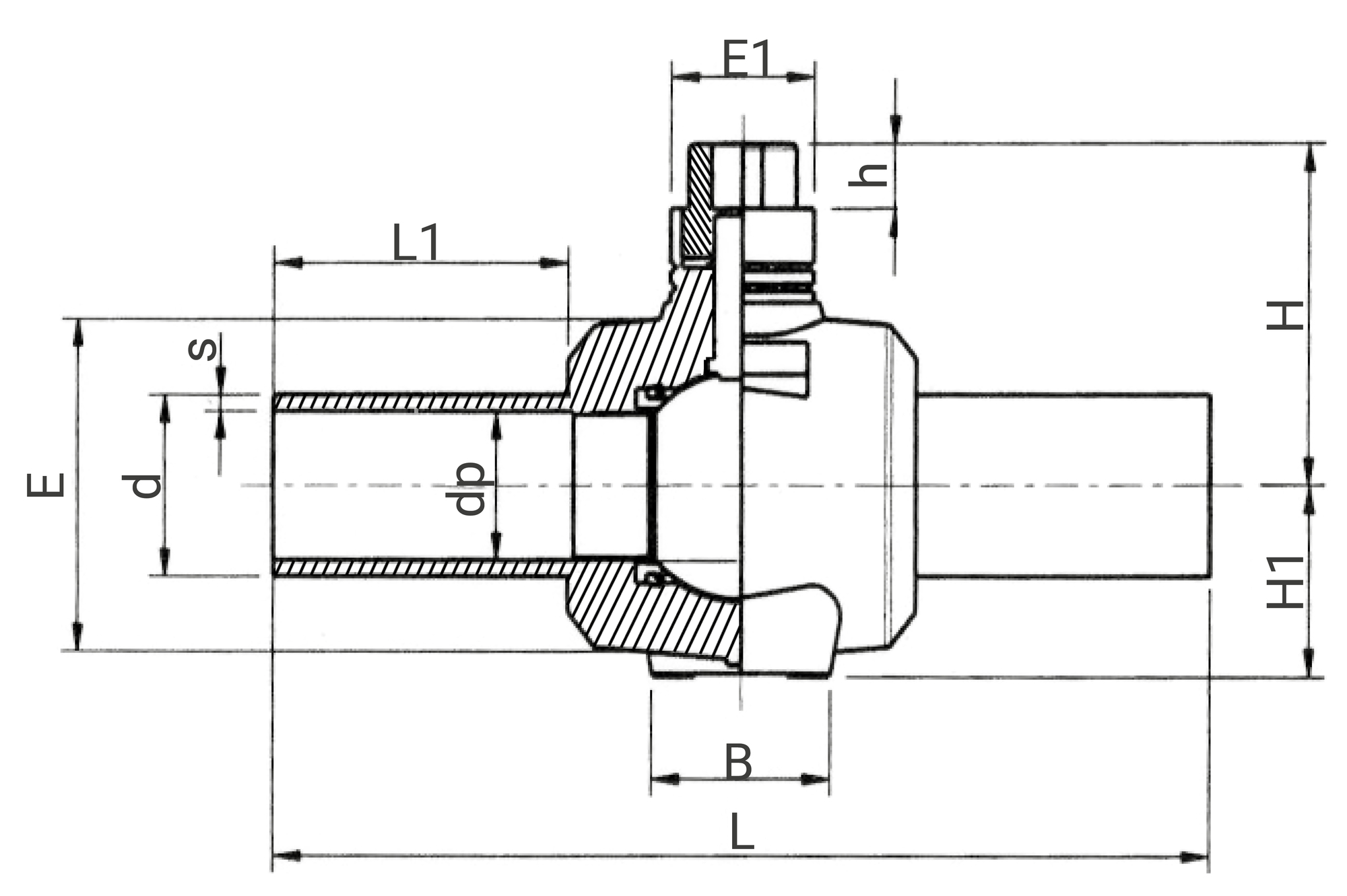

Schéma technique pour le produit :
Accessoires
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsRessources
Fiche technique - Vanne PE 1/4 de tour à boisseau sphérique - Fermeture sens anti-horaire - Carré de 30 - 21010R0
(application/pdf, 222.61 ko)Fiche de mise en oeuvre - Vanne PE 1/4 de tour à boisseau sphérique - Fermeture sens anti-horaire - Carré de 30 - 21010R0
(application/pdf, 664.19 ko)Attestation de Conformité Sanitaire (ACS) - Vanne PE 1/4 de tour à boisseau sphérique - Fermeture sens anti-horaire - Carré de 30 - 21010R0
(application/pdf, 281.85 ko)Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 21010025R0 | 300 | 145 | 80 | 0,705 | 570 | 490 | 340 | 12 | 9,86 |
| 21010032R0 | 300 | 145 | 80 | 0,705 | 570 | 490 | 340 | 12 | 9,86 |
| 21010040R0 | 300 | 145 | 80 | 0,758 | 570 | 490 | 340 | 12 | 10,5 |
| 21010050R0 | 415 | 240 | 120 | 2,091 | 570 | 490 | 340 | 4 | 9,76 |
| 21010063R0 | 415 | 240 | 120 | 2,061 | 570 | 490 | 340 | 4 | 9,64 |
| 21010075R0 | 415 | 240 | 120 | 2,293 | 570 | 490 | 340 | 4 | 10,57 |
| 21010090R0 | 550 | 310 | 200 | 5,761 | 570 | 490 | 340 | 2 | 12,92 |
| 21010110R0 | 550 | 310 | 200 | 5,865 | 570 | 490 | 340 | 2 | 13,13 |
| 21010125R0 | 550 | 310 | 200 | 5,78 | 570 | 490 | 340 | 2 | 12,96 |
| 21010160R0 | 550 | 310 | 200 | 7 | 570 | 490 | 340 | 2 | 15,4 |
