Mamelon de réduction PVC - Mâle à coller sur D - Taraudé sur Rp
Code produit : 5032
Raccords mixtes d'adaptation
Domaines d'application
Mamelons de réduction en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
PVC-U.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccordsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x Rp | H | C | L | Lt | B | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|
| 50322005 | 20 x 1/2" | 40 | 30 | 16 | 12 | 12 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50322507 | 25 x 3/4" | 46 | 30 | 19 | 18 | 12 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50323210 | 32 x 1" | 51 | 36 | 22 | 20 | 12 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50324013 | 40 x 1 1/4" | 63 | 50 | 26 | 20 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50325015 | 50 x 1 1/2" | 64 | 65 | 31 | 22 | 16 | 16 | Télécharger Fiche tech. | - |
| 50326320 | 63 x 2" | 73 | 65 | 38 | 26 | 16 | 16 | Télécharger Fiche tech. | - |
| 50327525 | 75 x 2 1/2" | 87 | 80 | 44 | 29 | 20 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50329030 | 90 x 3" | 97 | 95 | 51 | 33 | 20 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 503211040 | 110 x 4" | 112 | 120 | 61 | 40 | 20 | 16 | Télécharger Fiche tech. | Télécharger CAD |

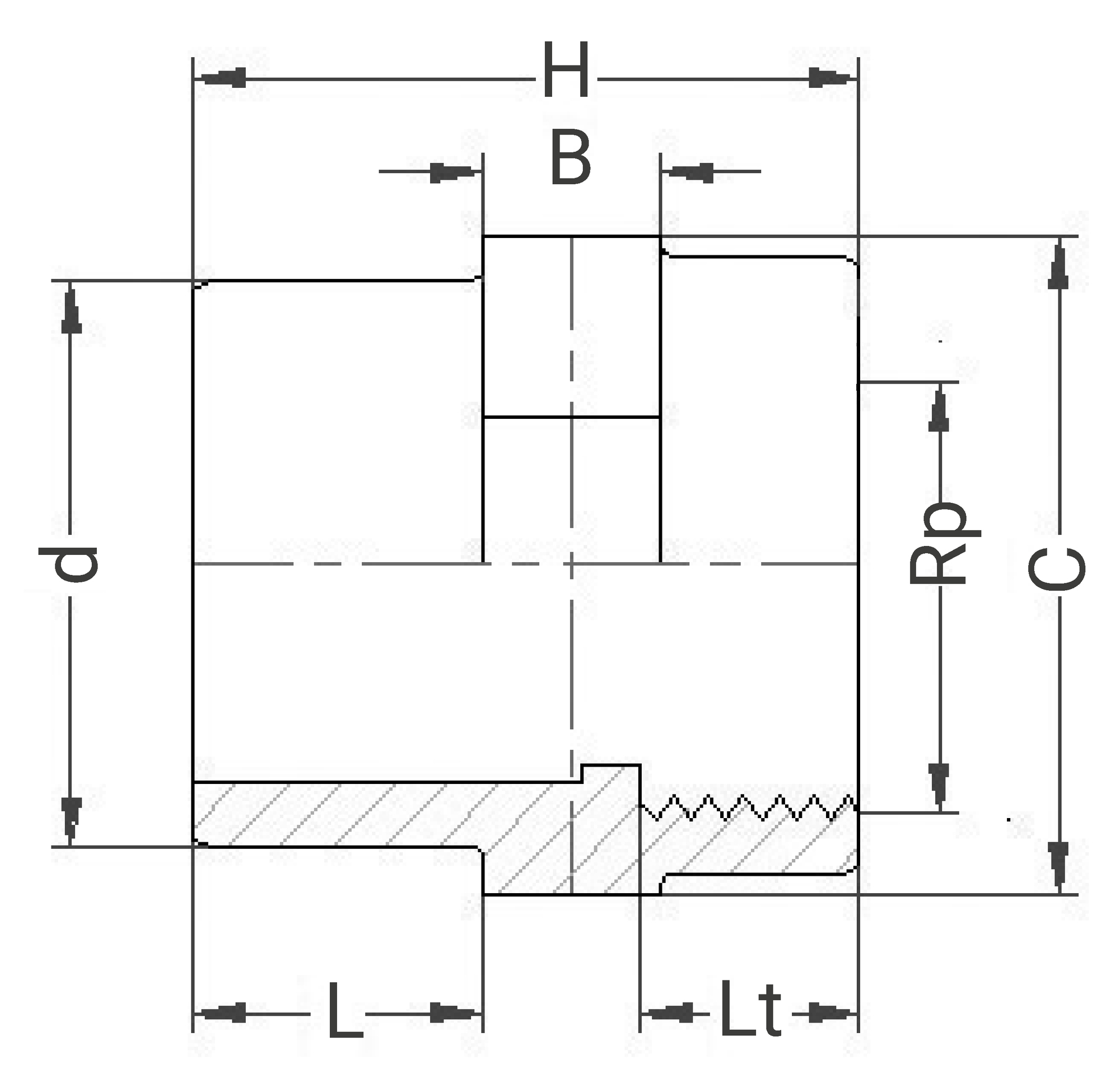

Schéma technique pour le produit :
Outillage de mise en oeuvre
Ressources
Fiche technique - Mamelon de réduction - Mâle à coller sur D - Taraudé sur Rp - 5032
(application/pdf, 230.74 ko)Fiche de mise en oeuvre - Mamelon de réduction - Mâle à coller sur D - Taraudé sur Rp - 5032
(application/pdf, 706.86 ko)Attestation de Conformité Sanitaire (ACS) - Mamelon de réduction - Mâle à coller sur D - Taraudé sur Rp - 5032
(application/pdf, 428.01 ko)Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 50322005 | 40 | 30 | 30 | 0,02 | 0,2 | 10 | 570 | 490 | 340 | 1000 | 21,4 |
| 50322507 | 46 | 30 | 30 | 0,028 | 0,28 | 10 | 570 | 490 | 340 | 700 | 21 |
| 50323210 | 51 | 36 | 36 | 0,032 | 0,32 | 10 | 570 | 490 | 340 | 500 | 17,4 |
| 50324013 | 63 | 50 | 50 | 0,06 | - | - | 570 | 490 | 340 | 300 | 19,4 |
| 50325015 | 64 | 65 | 65 | 0,127 | - | - | 570 | 490 | 340 | 90 | 22,73 |
| 50326320 | 73 | 65 | 65 | 0,016 | - | - | 570 | 490 | 340 | 50 | 20,4 |
| 50327525 | 87 | 80 | 80 | 0,237 | - | - | 570 | 490 | 340 | 30 | 19,4 |
| 50329030 | 97 | 95 | 95 | 0,38 | - | - | - | - | - | - | - |
| 503211040 | 112 | 120 | 120 | 0,6 | - | - | - | - | - | - | - |
