Vanne PVC 3 voies taraudée configuration T

Code produit :

1551T

Vannes à boisseau sphérique

Télécharger le catalogue Fiche technique

Vanne 3 voies en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.

Matière

Corps : PVC-U. Poignée : PVC-U. Ecrous : PVC-U. Joints : EPDM. Sphère : PVC-U. Siège : PTFE.

Références normatives NF EN ISO 1452-4 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 4 : robinets-vannes
ISO 228-1:2000 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification

Sans Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

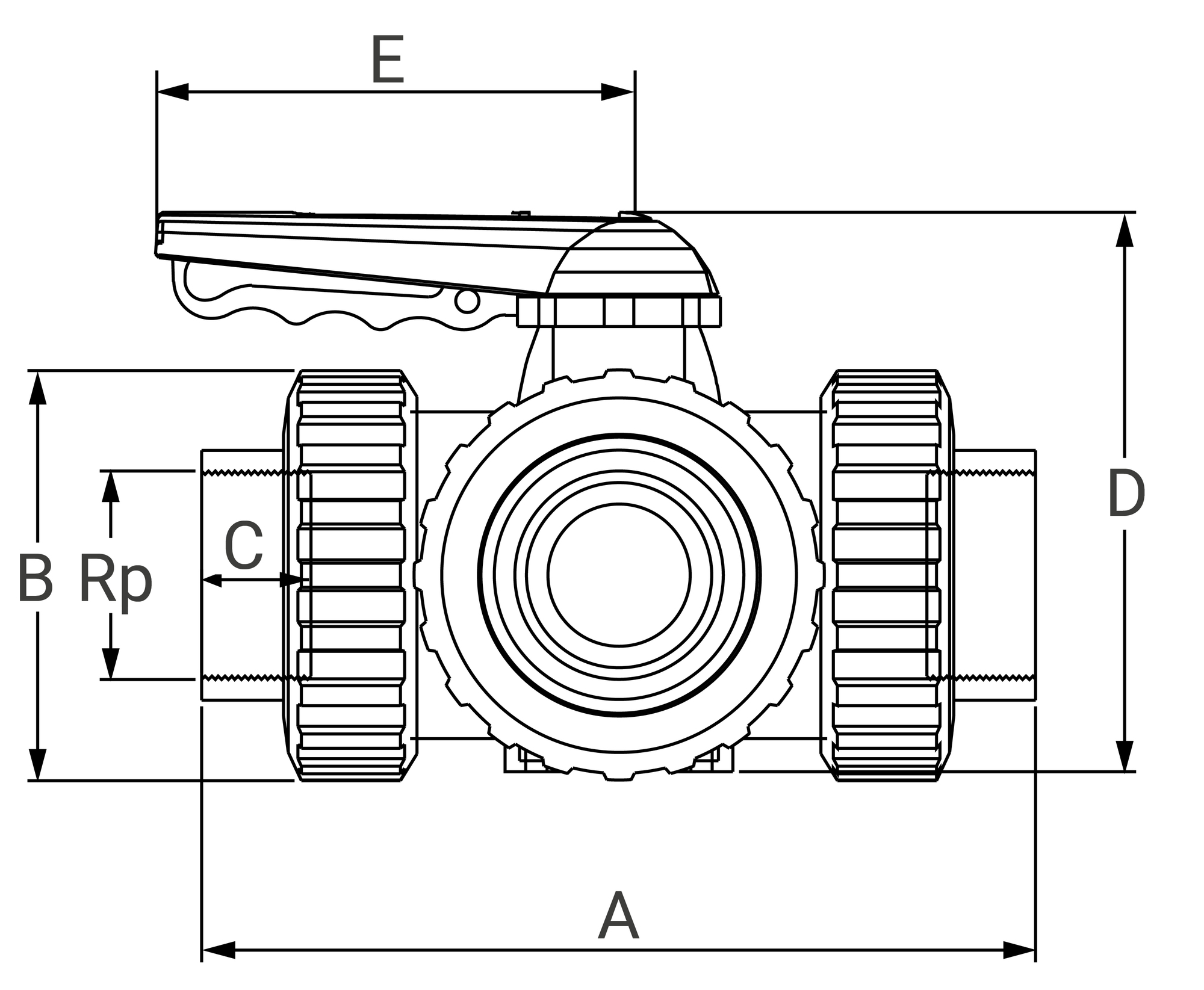

Références et dimensions de Vanne PVC 3 voies taraudée configuration T
Référence	Rp	DN	A	B	C	D	E	PN à 20°C	Fiche tech.	CAD
155110T	1"	25	162	72	23	121	114	16	Télécharger Fiche tech.	-
155115T	1 1/2"	40	210	103	33	155	140	16	Télécharger Fiche tech.	-
155120T	2"	50	261	120	29	172	140	16	Télécharger Fiche tech.	Télécharger CAD
155125T	2 1/2"	65	322	150	33	218	160	10	Télécharger Fiche tech.	-
