Adaptateur pour tube acier galvanisé pour raccords Série 7
Code produit : 7897
Raccords de transition
Kit de transition pour systèmes de canalisations sous pression.
Permet de transformer un raccord à compression de la gamme Série 7 pour la liaison d'un tube en acier.
Disponible en PN16 du d40 à 63 mm.
Les produits
- Assure la liaison d'un tube en Acier à partir de n'importe quelle forme telle coude, té, manchon de la gamme Série 7.
- Réduit les besoins de stockage de pièces spécifiques.
- Permet une adaptation rapide aux aléas du terrain.
- Se monte à l'intérieur du raccord sans générer d'excroissance.
Domaines d'application
Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Joints : NBR. Insert : Acier Inox AISI 304.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsNF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d | D tube Acier | E | I | PN à 20°C | Fiche tech. |
|---|---|---|---|---|---|---|
| 78974010 | 40 | 1" - DN25 | 82 | 96 | 16 | Télécharger Fiche tech. |
| 78975013 | 50 | 1 1/4" - DN32 | 96 | 105 | 16 | Télécharger Fiche tech. |
| 78975015 | 50 | 1 1/2" - DN40 | 96 | 115 | 16 | Télécharger Fiche tech. |
| 78976320 | 63 | 2" - DN50 | 113 | 117 | 16 | Télécharger Fiche tech. |

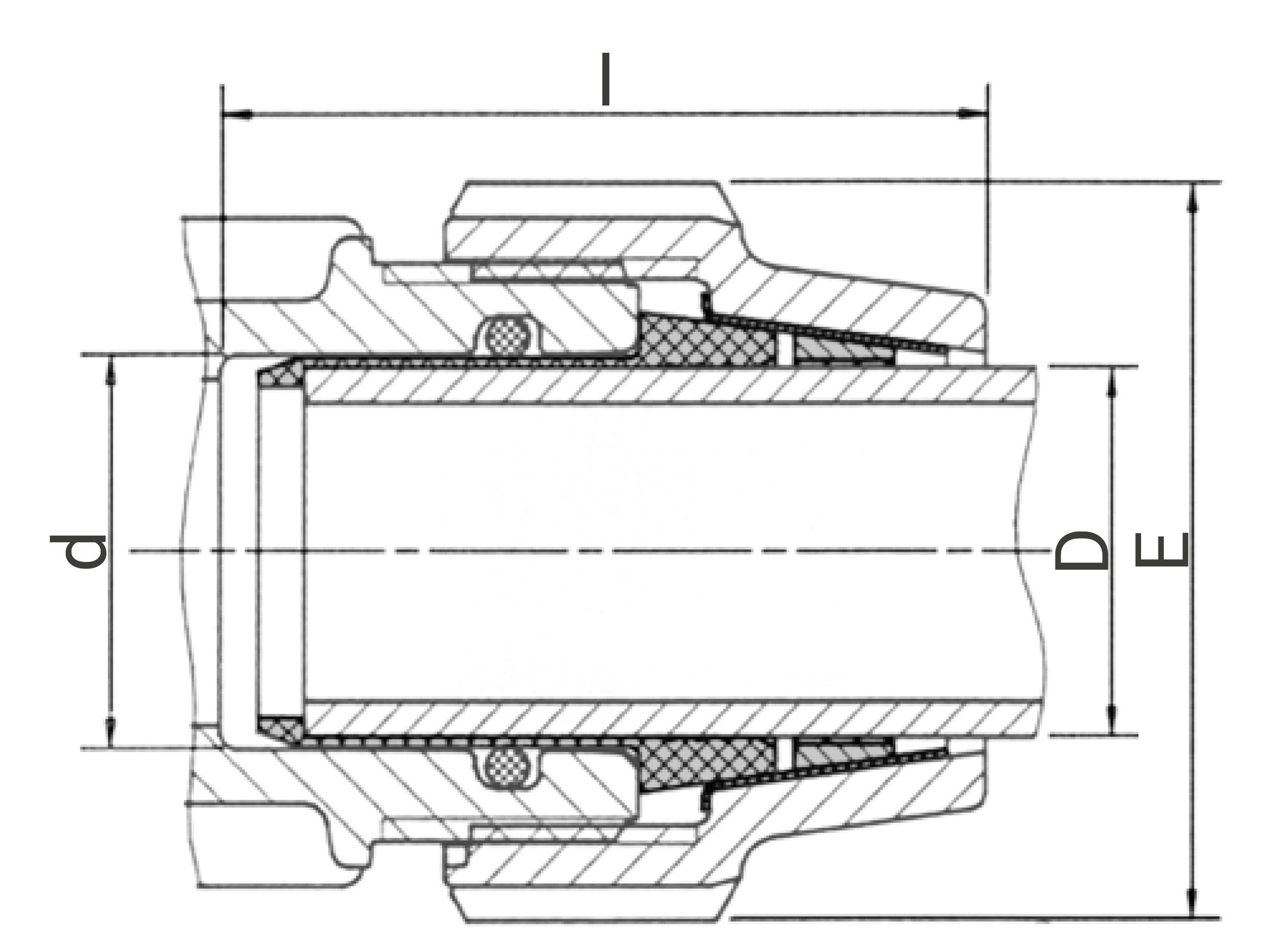

Schéma technique pour le produit :
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsInformations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 78974010 | 82 | 96 | 82 | 0,12 | 570 | 490 | 330 | 200 | 25,40 |
| 78975013 | 96 | 105 | 96 | 0,15 | 570 | 490 | 330 | 140 | 22,40 |
| 78975015 | 96 | 115 | 96 | 0,13 | 570 | 490 | 330 | 150 | 20,90 |
| 78976320 | 113 | 117 | 113 | 0,23 | 570 | 490 | 330 | 100 | 24,40 |
