Applique murale Série 7 taraudée - Filet conique - ISO 7-1
Code produit : 7750
Raccords taraudés-filetés
Applique murale à compression - Taraudée pour systèmes de canalisations sous pression.
Permet d'une prise d'eau par l'assemblage en ligne d'un tube en PEHD avec un robinet fileté conique selon ISO 7-1.
Disponible en PN16 du d16x1/2'' à 25x3/4''.
Les produits
- Etanchéité indépendante du serrage - Usinage de la gorge du joint dans la masse du corps. Cette gorge n’est pas rapportée en utilisant un insert. Elle est fixe et adaptée au joint. C’est la meilleure garantie pour l’étanchéité de l’assemblage.
- Insertion du tube sans démontage du raccord, chanfreinage conseillé.
- Taraudage cylindrique selon ISO 7-1.
- Joint torique.
- Etanchéité dans le filet à l'aide de ruban PTFE ou pâte à joint à base de PTFE.
Domaines d'application
Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Taraudage : Polypropylène, copolymère haute qualité. Joints : NBR. Cerclage : Acier inox AISI 304.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x Rp | H | E | A | A1 | A2 | I | I1 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 77501605 | 16 x 1/2" | 110 | 39 | 76 | 40 | 38 | 50 | 18 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 77502005 | 20 x 1/2" | 110 | 48 | 78 | 40 | 38 | 57 | 18 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 77502507 | 25 x 3/4" | 120 | 54 | 81 | 40 | 38 | 58 | 19 | 16 | Télécharger Fiche tech. | Télécharger CAD |

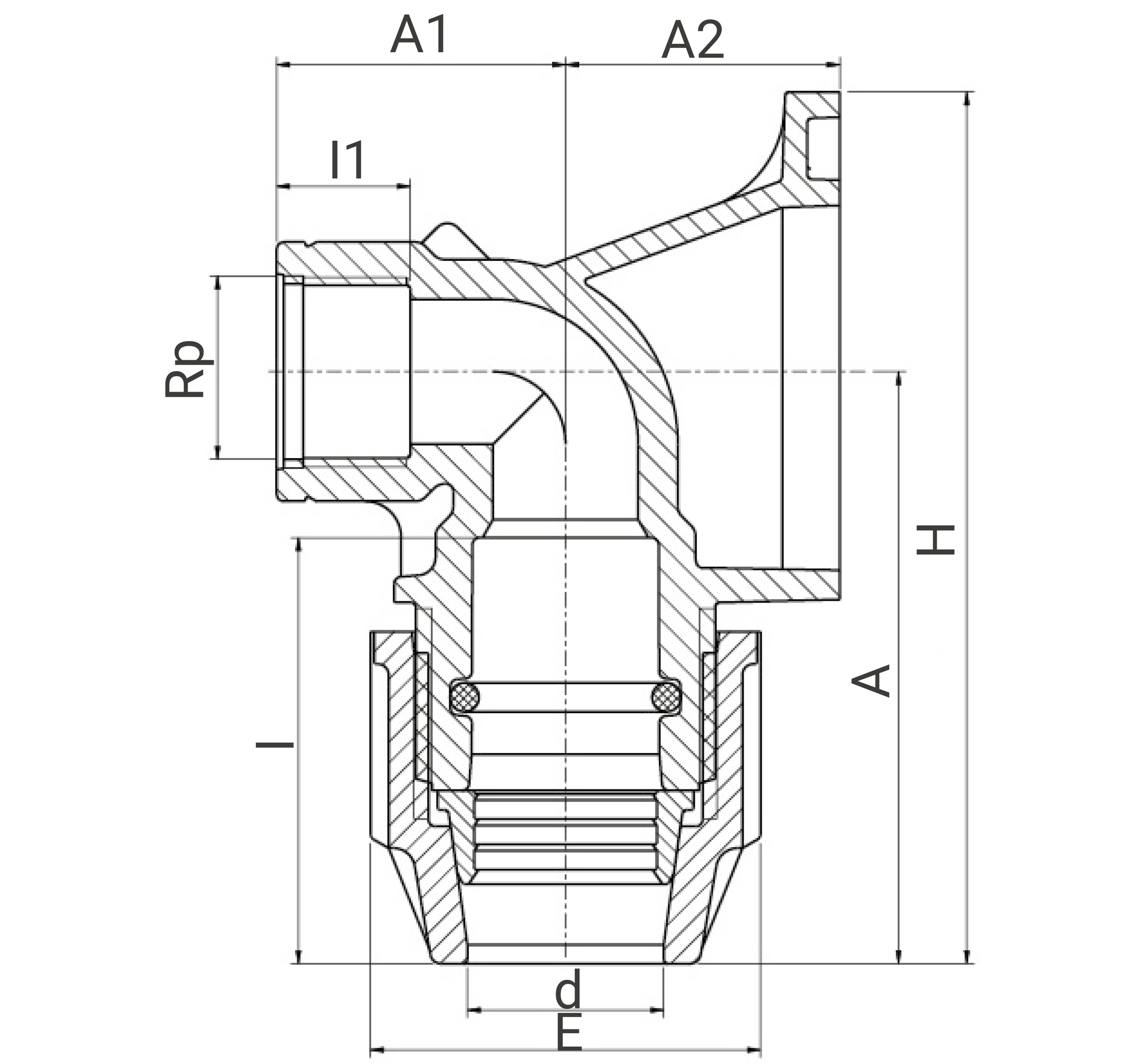

Schéma technique pour le produit :
Accessoires
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsOutillage de mise en oeuvre
Ressources
Fiche technique - Applique murale taraudée - Filet conique - ISO 7-1 - 7750
(application/pdf, 239.92 ko)Fiche de mise en oeuvre - Applique murale taraudée - Filet conique - ISO 7-1 - 7750
(application/pdf, 598.04 ko)Attestation de Conformité Sanitaire (ACS) - Applique murale taraudée - Filet conique - ISO 7-1 - 7750
(application/pdf, 1038.23 ko)Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 77501605 | 110 | 80 | 70 | 0,1 | 570 | 490 | 330 | 150 | 16,4 |
| 77502005 | 115 | 80 | 70 | 0,09 | 570 | 490 | 330 | 150 | 14,9 |
| 77502507 | 120 | 80 | 80 | 0,12 | 570 | 490 | 330 | 100 | 13,4 |
