Bouchon de fin de ligne millenium à compression Série 7

Code produit :
87120
Raccords à compression

Bouchon à compression millenium pour systèmes de canalisations sous pression.
Permet l'assemblage d'un tube en PEHD afin de fermer une canalisation.
Fermeture temporaire ou permanente. Démontable.
Disponible en PN16 du d75 à 110mm.

Télécharger le catalogue Fiche technique
Les produits
  • Etanchéité dépendante du serrage
  • Insertion du tube sans démontage du raccord. Compression du joint puis de la bague sur le tube.
  • Pas nécessaire de chanfreiner.
  • Joint spécifique. Le profil du joint reprend la forme d’un tore à la compression.

Domaines d'application

Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Caractéristiques techniques

Matière
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Bagues de crampage : Polyacétal.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications Certification
Attestation de Conformité Sanitaire (ACS)

Références et dimensions

Références et dimensions de Bouchon de fin de ligne millenium à compression Série 7
RéférencedHEIPN à 20°CFiche tech.CAD
8712075 75 177 132 161 16 Télécharger Fiche tech. Télécharger CAD
8712090 90 211 152 169 16 Télécharger Fiche tech. Télécharger CAD
87120110 110 234 181 221 16 Télécharger Fiche tech. Télécharger CAD

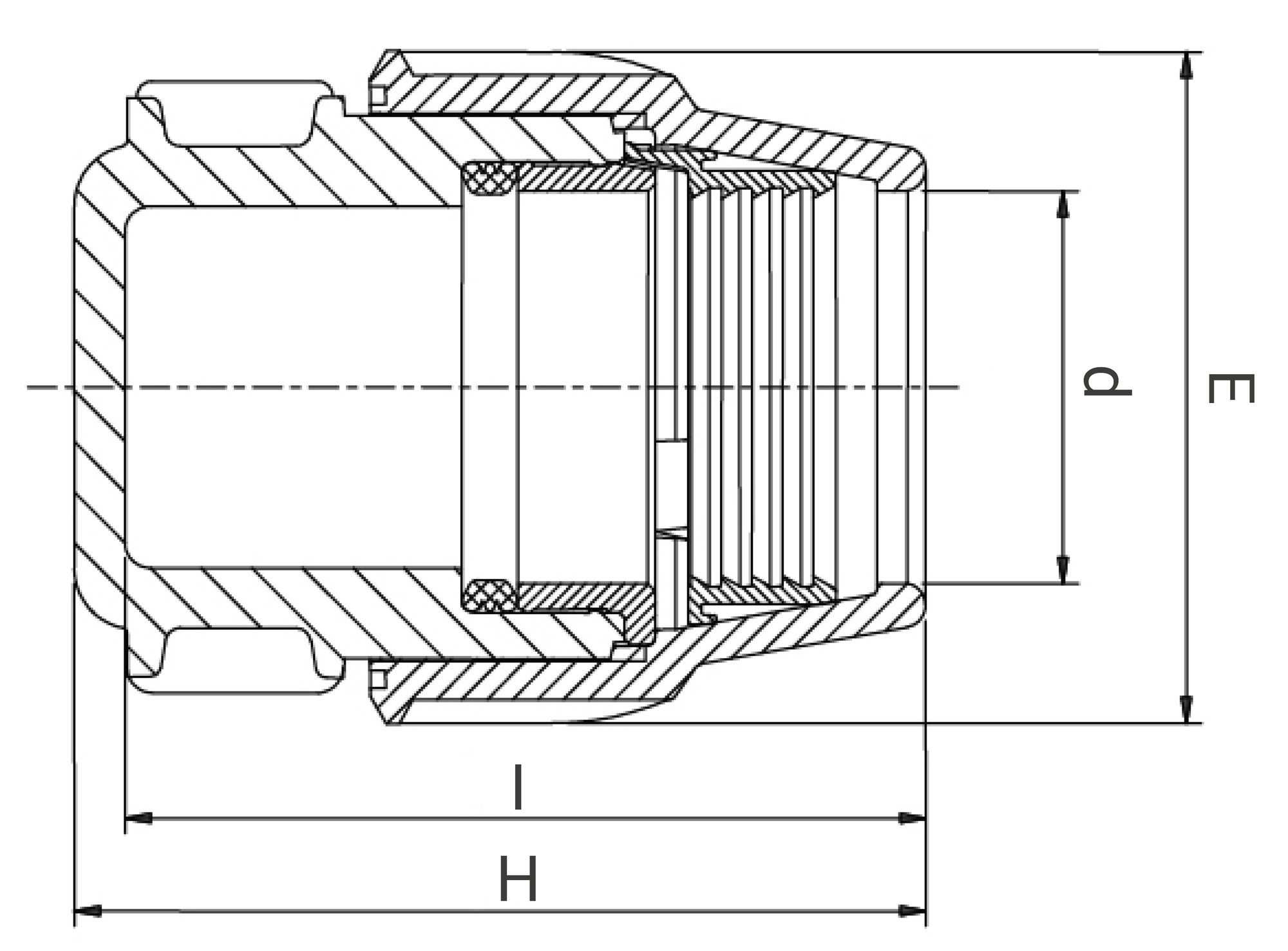

Schéma technique pour le produit :
schéma de la référence

Accessoires

Diamètres 25 à 63 mm
Voir le produit
7930

Set de réduction pour raccords à compression Série 7

Vidéos

Présentation de la gamme Série 7

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formations

Outillage de mise en oeuvre

Voir le produit
7990

Clé pour raccords à compression Série 7 et manchon de réparation URC / SRC
Voir le produit
796000

Cône à chanfreiner pour tubes PE
Voir le produit
7960010

Cône à chanfreiner avec centreur

Ressources

Fiche technique - Bouchon de fin de ligne millenium - 87120
(application/pdf, 173.19 ko)
Fiche de mise en oeuvre - Bouchon de fin de ligne millenium - 87120
(application/pdf, 598.04 ko)
Attestation de Conformité Sanitaire (ACS) - Bouchon de fin de ligne millenium - 87120
(application/pdf, 1038.23 ko)

Informations logistiques

Pièce Carton
Référence Larg. (mm) Prof. (mm) Haut. (mm) Poids (kg) Larg. (mm) Prof. (mm) Haut. (mm) Qté Poids (kg)
8712075 180 125 125 0,74 570 490 330 28 22,12
8712090 215 145 145 1,08 570 490 330 16 18,68
87120110 235 175 175 1,92 570 490 330 10 20,6
