Coude à 90° à compression millenium Série 7

Code produit :

87050

Raccords à compression

Raccord à compression à 90° millenium pour systèmes de canalisations sous pression.
Permet l'assemblage à 90° de 2 tubes en PEHD de diamètres égaux.
Disponible en PN16 du d75 à 110mm.

Télécharger le catalogue Fiche technique

Etanchéité dépendante du serrage
Insertion du tube sans démontage du raccord. Compression du joint puis de la bague sur le tube.
Pas nécessaire de chanfreiner.
Joint spécifique. Le profil du joint reprend la forme d’un tore à la compression.

Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Bagues de crampage : Polyacétal.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Coude à 90° à compression millenium Série 7
Référence	d	E	A	I	PN à 20°C	Fiche tech.	CAD
8705075	75	132	184	137	16	Télécharger Fiche tech.	Télécharger CAD
8705090	90	152	216	161	16	Télécharger Fiche tech.	Télécharger CAD
87050110	110	181	294	196	16	Télécharger Fiche tech.	Télécharger CAD

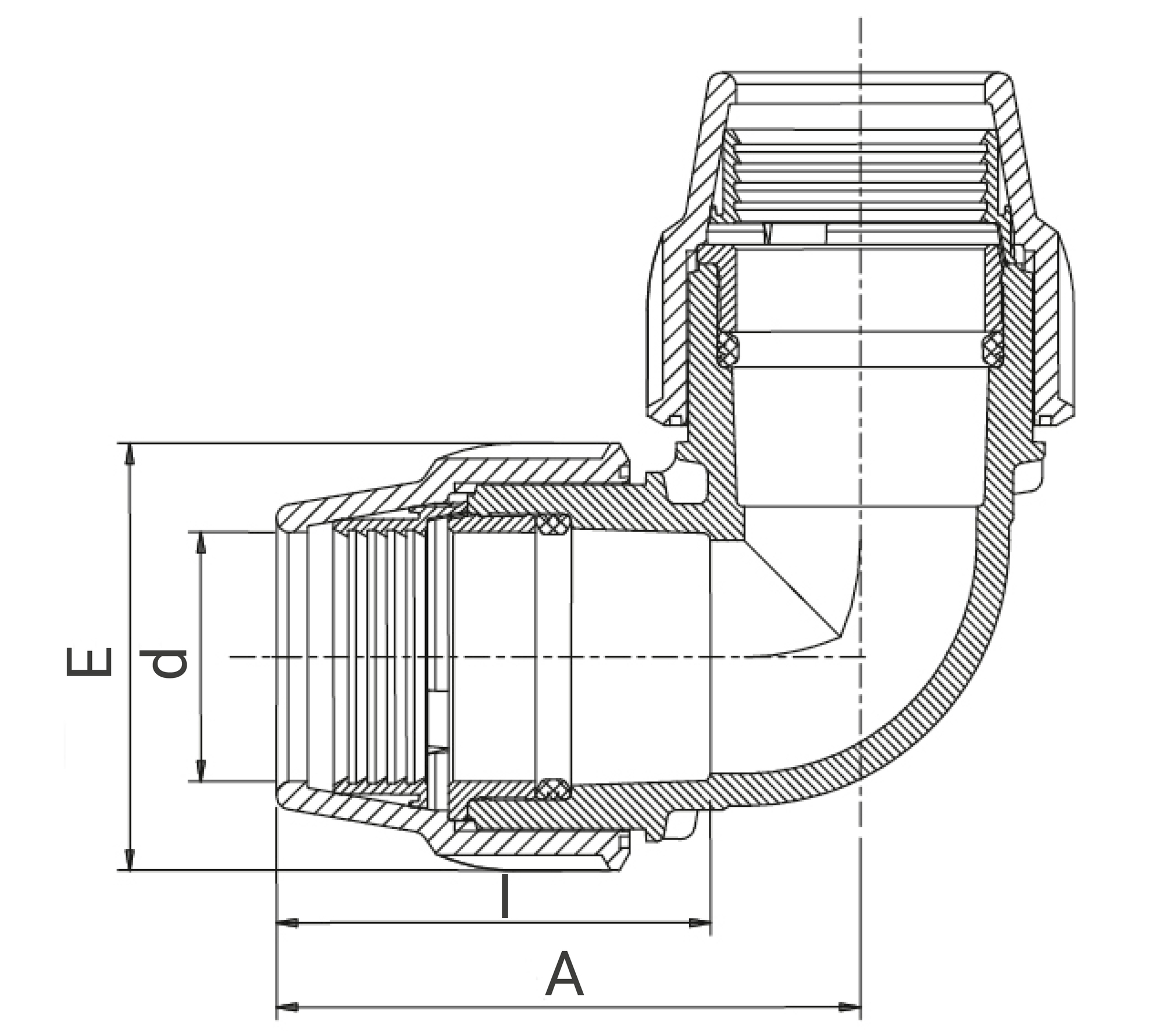

Schéma technique pour le produit :

Accessoires

7930

Set de réduction pour raccords à compression Série 7

Vidéos

Présentation de la gamme Série 7

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Outillage de mise en oeuvre

7990

Clé pour raccords à compression Série 7 et manchon de réparation URC / SRC

796000

Cône à chanfreiner pour tubes PE

7960010

Cône à chanfreiner avec centreur

Ressources

Fiche technique - Coude à 90° millenium - 87050

(application/pdf, 171.18 ko)

Fiche de mise en oeuvre - Coude à 90° millenium - 87050

(application/pdf, 598.04 ko)

Attestation de Conformité Sanitaire (ACS) - Coude à 90° millenium - 87050

(application/pdf, 1038.23 ko)

Informations logistiques

	Pièce				Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
8705075	250	250	135	1,36	570	490	330	12	17,72
8705090	295	295	155	2,17	570	490	330	8	18,76
87050110	385	385	185	4,01	570	490	330	4	17,44
