Coude à 90° à compression Série 7 avec dérivation filetée - Filet conique - ISO 7-1

Code produit :

7850

Raccords taraudés-filetés

Adaptateur à compression coudé à 90° - Fileté pour systèmes de canalisations sous pression.
Permet l'assemblage à 90° d'un tube en PEHD avec un accessoire de réseau taraudé cylindrique selon ISO 7-1.
Disponible en PN16 du d20x1/2'' à 63x2''.

Télécharger le catalogue Fiche technique

Etanchéité indépendante du serrage - Usinage de la gorge du joint dans la masse du corps. Cette gorge n’est pas rapportée en utilisant un insert. Elle est fixe et adaptée au joint. C’est la meilleure garantie pour l’étanchéité de l’assemblage.
Insertion du tube sans démontage du raccord, chanfreinage conseillé.
Filetage conique selon ISO 7-1.
Joint torique (20, 25 et 32 mm) - Joint trapézoïdale (40, 50 et 63mm).
Etanchéité dans le filet à l'aide de ruban PTFE ou pâte à joint à base de PTFE.

Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Filetage : Polypropylène, copolymère haute qualité. Joints : NBR.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Coude à 90° à compression Série 7 avec dérivation filetée - Filet conique - ISO 7-1
Référence	d x R	E	A	A1	I	I2	PN à 20°C	Fiche tech.	CAD
78502005	20 x 1/2"	48	74	41	57	17	16	Télécharger Fiche tech.	Télécharger CAD
78502007	20 x 3/4"	48	76	43	57	18	16	Télécharger Fiche tech.	Télécharger CAD
78502505	25 x 1/2"	54	85	47	58	17	16	Télécharger Fiche tech.	Télécharger CAD
78502507	25 x 3/4"	54	90	48	58	18	16	Télécharger Fiche tech.	Télécharger CAD
78502510	25 x 1"	54	90	54	58	20	16	Télécharger Fiche tech.	Télécharger CAD
78503210	32 x 1"	64	104	55	67	20	16	Télécharger Fiche tech.	Télécharger CAD
78503213	32 x 1 1/4"	64	104	58	67	22	16	Télécharger Fiche tech.	Télécharger CAD
78504010	40 x 1"	82	124	60	84	20	16	Télécharger Fiche tech.	Télécharger CAD
78504013	40 x 1 1/4"	82	124	66	84	22	16	Télécharger Fiche tech.	Télécharger CAD
78504015	40 x 1 1/2"	82	124	66	84	22	16	Télécharger Fiche tech.	Télécharger CAD
78505010	50 x 1"	96	140	71	93	20	16	Télécharger Fiche tech.	Télécharger CAD
78505013	50 x 1 1/4"	96	144	74	93	22	16	Télécharger Fiche tech.	Télécharger CAD
78505015	50 x 1 1/2"	96	144	74	93	22	16	Télécharger Fiche tech.	Télécharger CAD
78505020	50 x 2"	96	144	76	93	26	16	Télécharger Fiche tech.	Télécharger CAD
78506313	63 x 1 1/4"	113	168	76	110	22	16	Télécharger Fiche tech.	Télécharger CAD
78506315	63 x 1 1/2"	113	168	76	110	22	16	Télécharger Fiche tech.	Télécharger CAD
78506320	63 x 2"	113	170	92	110	26	16	Télécharger Fiche tech.	Télécharger CAD

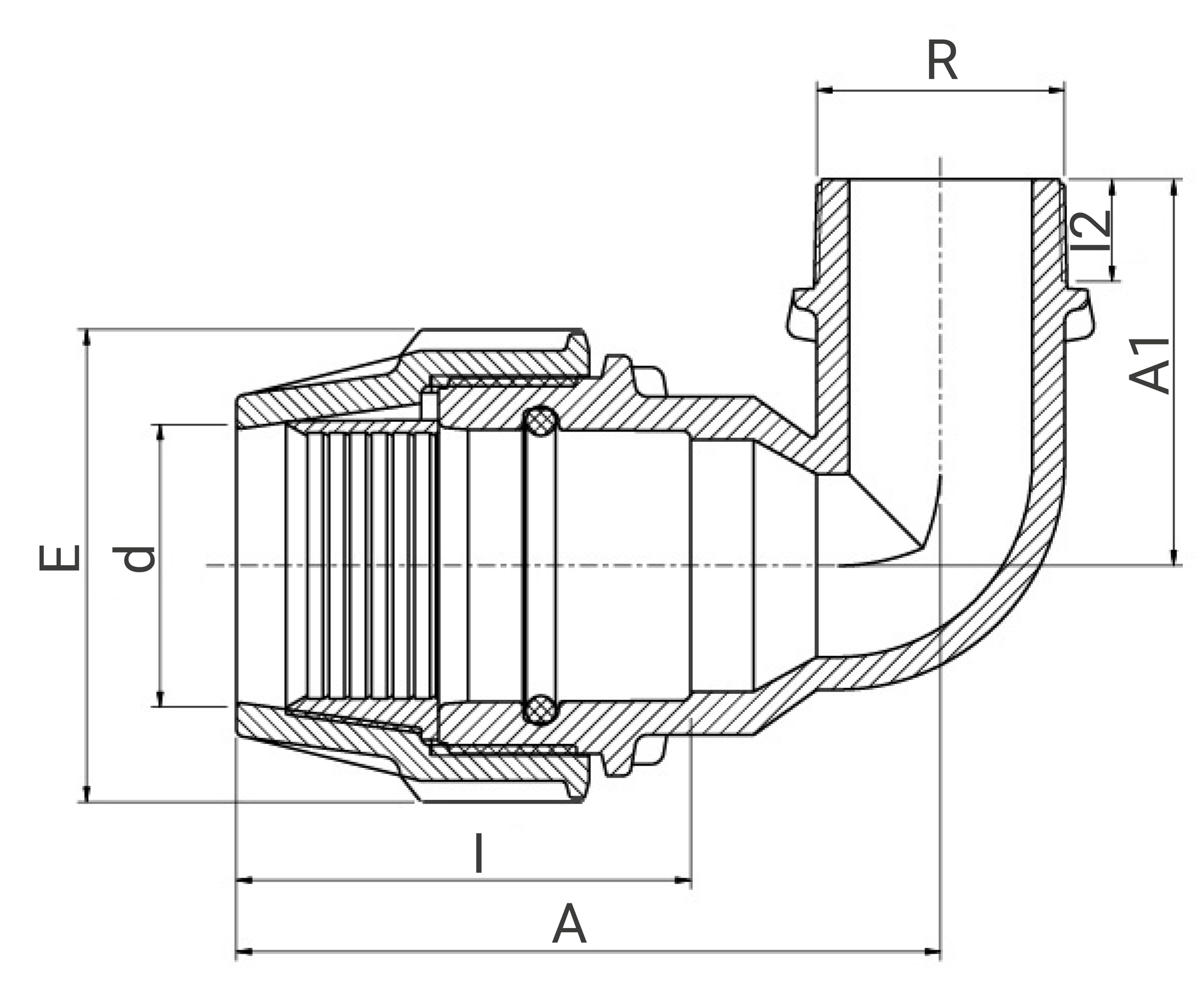

Schéma technique pour le produit :
