Coude à 90° à compression Série 7 avec dérivation taraudée - Filet conique - ISO 7-1

Code produit :
7150
Raccords taraudés-filetés

Adaptateur à compression coudé à 90° - Taraudé pour systèmes de canalisations sous pression.
Permet l'assemblage à 90° d'un tube en PEHD avec un accessoire de réseau fileté conique selon ISO7-1.
Disponible en PN16 du d16x1/2'' à 63x2''.

Les produits
  • Etanchéité indépendante du serrage - Usinage de la gorge du joint dans la masse du corps. Cette gorge n’est pas rapportée en utilisant un insert. Elle est fixe et adaptée au joint. C’est la meilleure garantie pour l’étanchéité de l’assemblage.
  • Insertion du tube sans démontage du raccord, chanfreinage conseillé.
  • Taraudage cylindrique selon ISO 7-1.
  • Joint torique (16, 20, 25 et 32 mm) - Joint trapézoïdale (40, 50 et 63mm).
  • Etanchéité dans le filet à l'aide de ruban PTFE ou pâte à joint à base de PTFE.

Domaines d'application

Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Caractéristiques techniques

Matière
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Taraudage : Polypropylène, copolymère haute qualité. Joints : NBR. Cerclage : Acier inox AISI 304.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)

Références et dimensions

Références et dimensions de Coude à 90° à compression Série 7 avec dérivation taraudée - Filet conique - ISO 7-1
Référenced x RpEAA1II2PN à 20°CFiche tech.CAD
71501605 16 x 1/2" 39 66 39 50 19 16 Télécharger Fiche tech. Télécharger CAD
71502005 20 x 1/2" 48 78 40 54 19 16 Télécharger Fiche tech. Télécharger CAD
71502007 20 x 3/4" 48 78 44 57 19 16 Télécharger Fiche tech. Télécharger CAD
71502505 25 x 1/2" 54 81 46 58 18 16 Télécharger Fiche tech. Télécharger CAD
71502507 25 x 3/4" 54 81 46 58 19 16 Télécharger Fiche tech. Télécharger CAD
71502510 25 x 1" 54 83 50 58 21 16 Télécharger Fiche tech. Télécharger CAD
71503207 32 x 3/4" 64 95 54 67 18 16 Télécharger Fiche tech. Télécharger CAD
71503210 32 x 1" 64 95 54 67 21 16 Télécharger Fiche tech. Télécharger CAD
71503213 • 32 x 1 1/4" 64 99 60 67 25 16 Télécharger Fiche tech. Télécharger CAD
71504010 40 x 1" 82 119 52 84 21 16 Télécharger Fiche tech. Télécharger CAD
71504013 • 40 x 1 1/4" 82 119 62 84 25 16 Télécharger Fiche tech. Télécharger CAD
71504015 • 40 x 1 1/2" 82 119 62 84 25 16 Télécharger Fiche tech. Télécharger CAD
71504020 • 40 x 2" 82 119 75 84 30 16 Télécharger Fiche tech. Télécharger CAD
71505010 50 x 1" 96 133 57 93 21 16 Télécharger Fiche tech. Télécharger CAD
71505013 • 50 x 1 1/4" 96 133 67 93 25 16 Télécharger Fiche tech. Télécharger CAD
71505015 • 50 x 1 1/2" 96 135 66 93 25 16 Télécharger Fiche tech. Télécharger CAD
71505020 • 50 x 2" 96 138 85 93 30 16 Télécharger Fiche tech. Télécharger CAD
71506313 • 63 x 1 1/4" 113 162 65 110 25 16 Télécharger Fiche tech. Télécharger CAD
71506315 • 63 x 1 1/2" 113 162 69 110 25 16 Télécharger Fiche tech. Télécharger CAD
71506320 • 63 x 2" 113 160 90 110 30 16 Télécharger Fiche tech. Télécharger CAD
• Dérivation renforcée par une bague en acier inox.

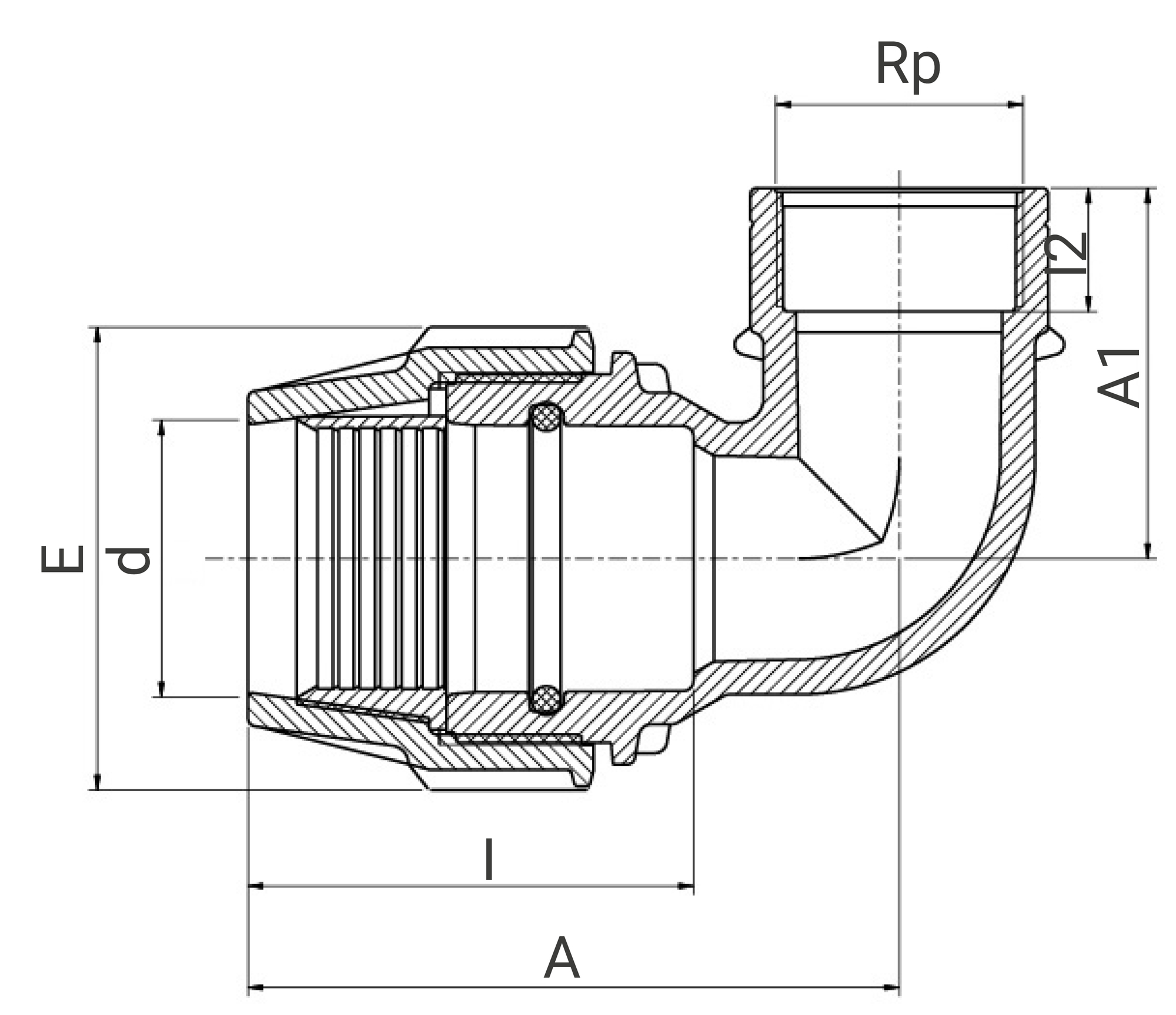

Schéma technique pour le produit :
schéma de la référence

Accessoires

Vidéos

Présentation de la gamme Série 7

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formations

Outillage de mise en oeuvre

Informations logistiques

Pièce Sachet Carton
Référence Larg. (mm) Prof. (mm) Haut. (mm) Poids (kg) Poids (kg) Qté Larg. (mm) Prof. (mm) Haut. (mm) Qté Poids (kg)
71501605 80 60 40 0,04 0,4 10 570 490 330 500 21,4
71502005 95 65 50 0,06 0,6 10 570 490 330 350 22,4
71502007 100 70 50 0,07 0,7 10 570 490 330 300 22,4
71502505 100 75 55 0,09 0,9 10 570 490 330 250 23,9
71502507 100 75 55 0,08 0,8 10 570 490 330 250 21,4
71502510 110 80 55 0,09 0,9 10 570 490 330 220 21,2
71503207 120 85 65 0,14 0,7 5 570 490 330 150 22,4
71503210 120 85 65 0,14 0,7 5 570 490 330 150 22,4
71503213 130 95 65 0,17 0,85 5 570 490 330 120 21,8
71504010 150 100 80 0,2 - - 570 490 330 100 21,4
71504013 150 105 80 0,25 - - 570 490 330 90 23,9
71504015 155 105 80 0,26 - - 570 490 330 80 22,2
71504020 165 115 85 0,29 - - 570 490 330 65 20,25
71505010 180 125 95 0,28 - - 570 490 330 70 21
71505013 180 125 95 0,31 - - 570 490 330 60 20
71505015 180 125 95 0,34 - - 570 490 330 60 21,8
71505020 185 135 95 0,39 - - 570 490 330 45 18,95
71506313 205 140 110 0,49 - - 570 490 330 35 18,55
71506315 205 140 110 0,5 - - 570 490 330 35 18,9
71506320 205 145 110 0,56 - - 570 490 330 35 21
