Manchon à compression Série 7 millenium

Code produit :
87010
Raccords à compression

Raccord à compression droit MILLENIUM pour systèmes de canalisations sous pression.
Permet l'assemblage de 2 tubes en PEHD de diamètres égaux. Disponible en PN16 du d75 à 110mm.

Télécharger le catalogue Fiche technique
Les produits
  • Etanchéité dépendante du serrage - Insertion du tube sans démontage du raccord. Compression du joint puis de la bague sur le tube. Pas nécessaire de chanfreiner.
  • Joint spécifique (75, 90 et 110mm). Le profil du joint reprend la forme d’un tore à la compression.

Domaines d'application

Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Caractéristiques techniques

Matière
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Bagues de crampage : Polyacétal.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications Certification
Attestation de Conformité Sanitaire (ACS)

Références et dimensions

Références et dimensions de Manchon à compression Série 7 millenium
RéférencedHEIPN à 20°CFiche tech.CAD
8701075 75 289 132 143 16 Télécharger Fiche tech. Télécharger CAD
8701090 90 334 152 164 16 Télécharger Fiche tech. Télécharger CAD
87010110 110 398 181 196 16 Télécharger Fiche tech. Télécharger CAD

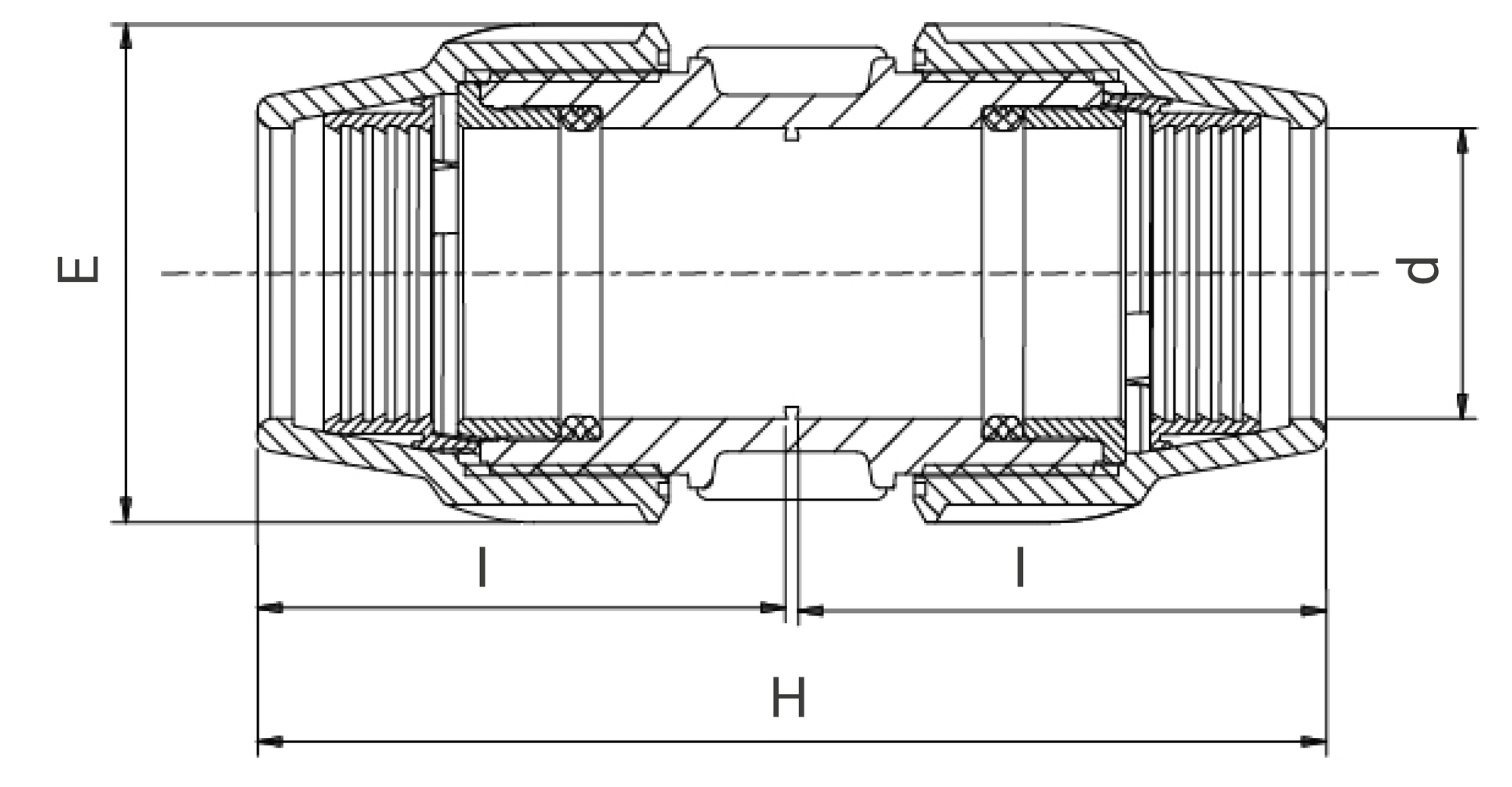

Schéma technique pour le produit :
schéma de la référence

Accessoires

Diamètres 25 à 63 mm
Voir le produit
7930

Set de réduction pour raccords à compression Série 7

Vidéos

Présentation de la gamme Série 7

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formations

Outillage de mise en oeuvre

Voir le produit
7990

Clé pour raccords à compression Série 7 et manchon de réparation URC / SRC
Voir le produit
796000

Cône à chanfreiner pour tubes PE
Voir le produit
7960010

Cône à chanfreiner avec centreur

Ressources

Fiche technique - Manchon millenium - 87010
(application/pdf, 156.59 ko)
Fiche de mise en oeuvre - Manchon millenium - 87010
(application/pdf, 598.04 ko)
Attestation de Conformité Sanitaire (ACS) - Manchon millenium - 87010
(application/pdf, 1038.23 ko)

Informations logistiques

Pièce Carton
Référence Larg. (mm) Prof. (mm) Haut. (mm) Poids (kg) Larg. (mm) Prof. (mm) Haut. (mm) Qté Poids (kg)
8701075 290 135 135 1,25 570 490 330 16 21,4
8701090 335 155 155 1,89 570 490 330 8 16,52
87010110 400 185 185 3,32 570 490 330 5 18
