Manchon de réparation à compression Série 7

Code produit :

7610

Raccords à compression

Raccord de réparation à compression pour systèmes de canalisations sous pression.
Permet la réparation d'un tube en PEHD endommagé à hauteur de la longueur utile ou l'assemblage de 2 tubes en PEHD de diamètres égaux.
Disponible en PN16 du d20 à 125mm (hors d75 à 110mm - voir manchon de réparation millenium 87610).

Télécharger le catalogue Fiche technique

Etanchéité indépendante du serrage - Usinage de la gorge du joint dans la masse du corps. Cette gorge n’est pas rapportée en utilisant un insert. Elle est fixe et adaptée au joint. C’est la meilleure garantie pour l’étanchéité de l’assemblage.
Insertion du tube sans démontage du raccord, chanfreinage conseillé.
Manchon long et sans butée centrale.

Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Bagues de crampage : Polyacétal.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Manchon de réparation à compression Série 7
Référence	d	H	E	I	PN à 20°C	Fiche tech.	CAD
761020	20	122	48	78	16	Télécharger Fiche tech.	Télécharger CAD
761025	25	136	54	90	16	Télécharger Fiche tech.	Télécharger CAD
761032	32	174	64	120	16	Télécharger Fiche tech.	Télécharger CAD
761040	40	215	82	148	16	Télécharger Fiche tech.	Télécharger CAD
761050	50	244	96	158	16	Télécharger Fiche tech.	Télécharger CAD
761063	63	270	113	170	16	Télécharger Fiche tech.	Télécharger CAD
7610125	125	460	212	265	16	Télécharger Fiche tech.	Télécharger CAD

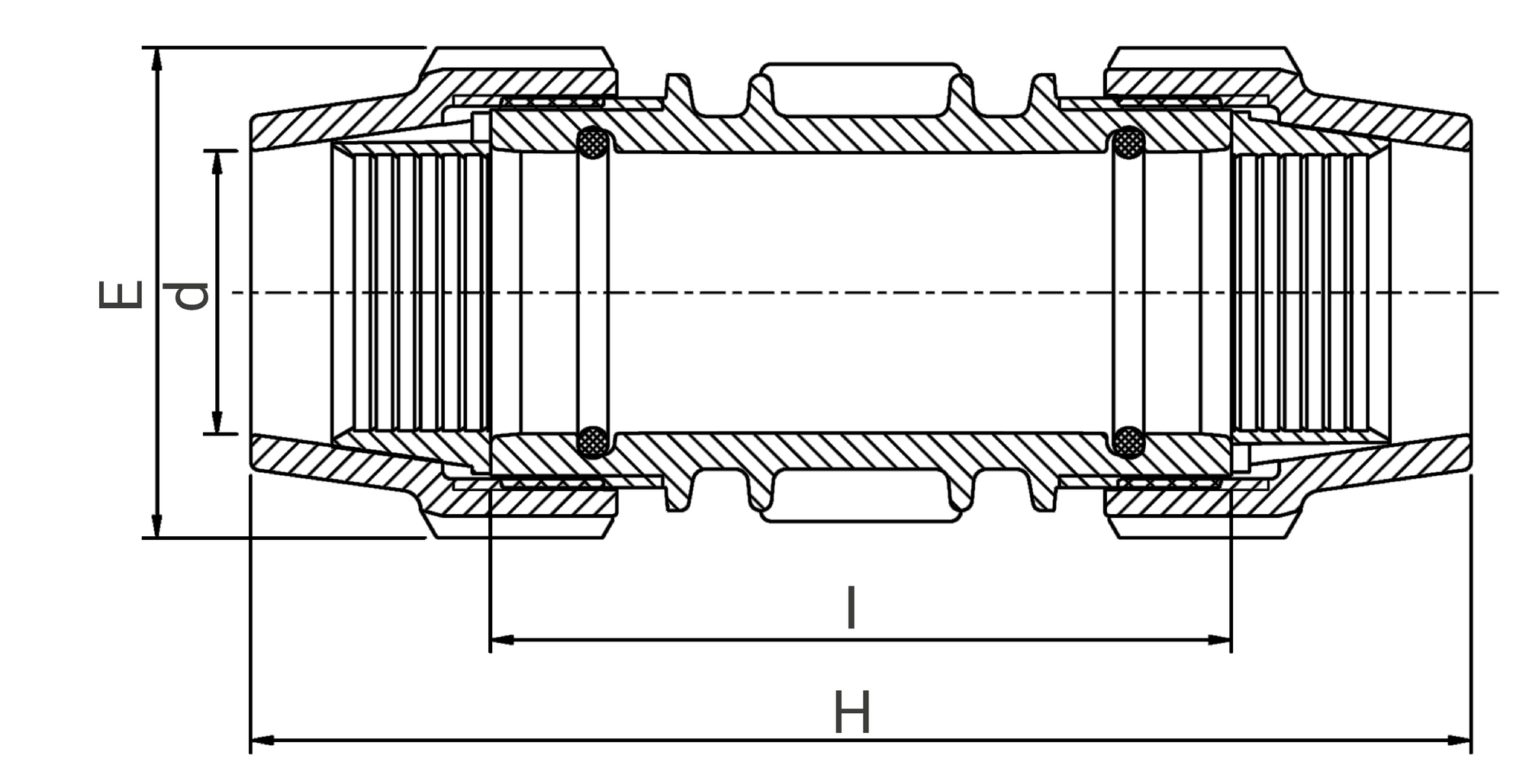

Schéma technique pour le produit :

Accessoires

7970

Rondelle de retenue pour raccords Série 7 d20 au d63 pour tubes PVC

7930

Set de réduction pour raccords à compression Série 7

Vidéos

Présentation de la gamme Série 7

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Outillage de mise en oeuvre

7990

Clé pour raccords à compression Série 7 et manchons de réparation URC / SRC

796000

Cône à chanfreiner pour tubes PE

7960010

Cône à chanfreiner avec centreur

Ressources

Fiche technique - Manchon de réparation - 7610

(application/pdf, 211.52 ko)

Fiche de mise en oeuvre - Manchon de réparation - 7610

(application/pdf, 598.04 ko)

Attestation de Conformité Sanitaire (ACS) - Manchon de réparation - 7610

(application/pdf, 1038.23 ko)

Informations logistiques

	Pièce				Sachet		Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Poids (kg)	Qté	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
761020	125	50	50	0,14	1,4	10	570	490	330	240	35
761025	140	55	55	0,12	1,2	10	570	490	330	150	19,4
761032	175	65	65	0,2	1	5	570	490	330	80	17,4
761040	215	80	80	0,36	-	-	570	490	330	55	21,2
761050	245	95	95	0,54	-	-	570	490	330	30	17,6
761063	270	110	110	0,84	-	-	570	490	330	24	21,56
7610125	280	130	130	5,32	-	-	570	490	330	3	17,36
