Manchon réduit millenium à compression Série 7
Code produit : 87110
Raccords à compression
Raccord à compression réduit millenium pour systèmes de canalisations sous pression.
Permet l'assemblage de 2 tubes en PEHD de diamètres différents.
Disponible en PN16 du d75 à 110mm.
Les produits
- Etanchéité dépendante du serrage
- Insertion du tube sans démontage du raccord. Compression du joint puis de la bague sur le tube
- Pas nécessaire de chanfreiner
- Joint spécifique. Le profil du joint reprend la forme d’un tore à la compression
Domaines d'application
Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Bagues de crampage : Polyacétal.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications Certification Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x d1 | H | E | E1 | I | I1 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|
| 871107550 | 75 x 50 | 250 | 132 | 96 | 137 | 98 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 871107563 | 75 x 63 | 257 | 132 | 113 | 137 | 112 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 871109063 | 90 x 63 | 291 | 152 | 113 | 169 | 115 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 871109075 | 90 x 75 | 316 | 152 | 132 | 169 | 139 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 8711011090 | 110 x 90 | 380 | 181 | 152 | 196 | 161 | 16 | Télécharger Fiche tech. | Télécharger CAD |

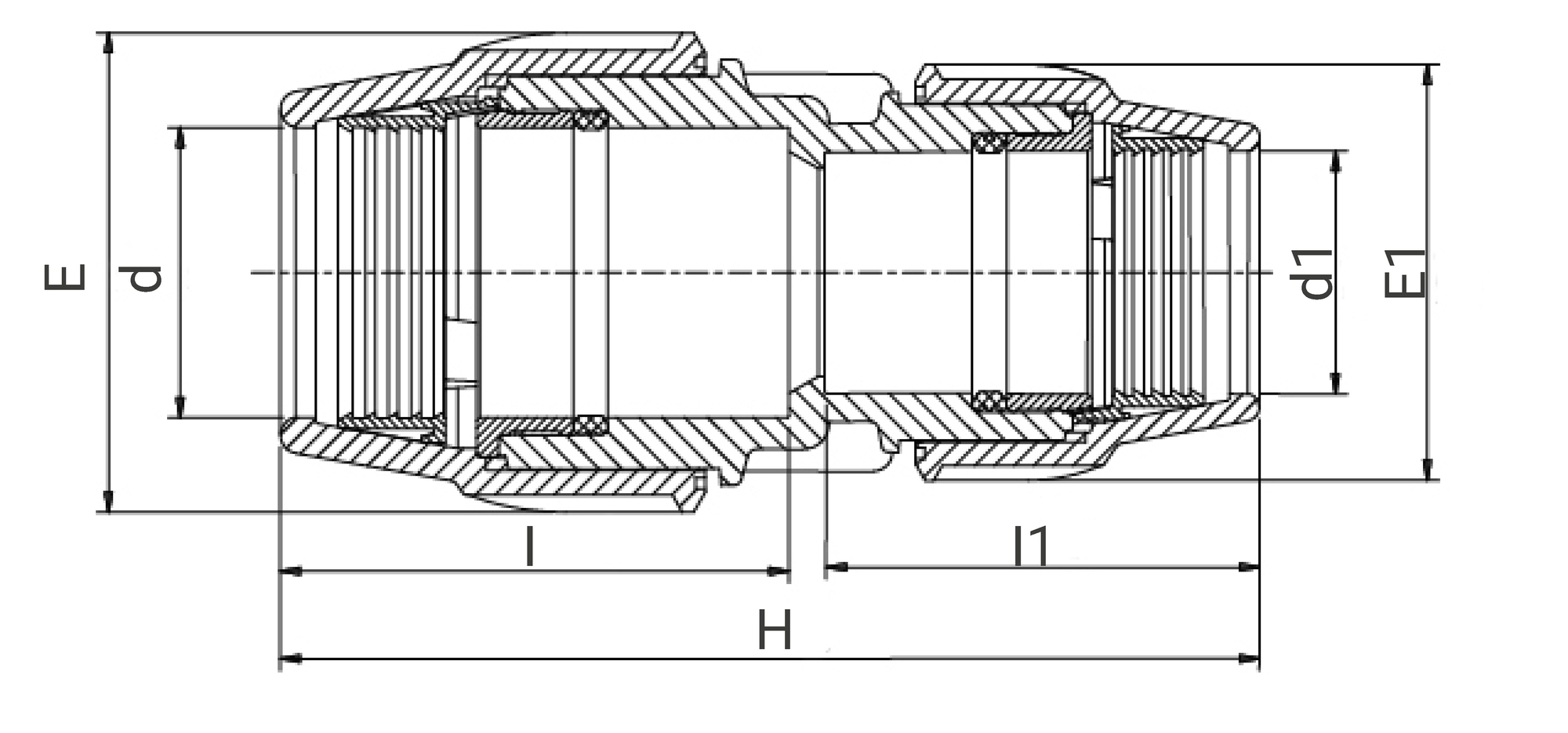

Schéma technique pour le produit :
Accessoires
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsOutillage de mise en oeuvre
Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 871107550 | 250 | 135 | 135 | 0,92 | 570 | 490 | 330 | 22 | 21,64 |
| 871107563 | 265 | 135 | 135 | 0,96 | 570 | 490 | 330 | 18 | 18,68 |
| 871109063 | 295 | 155 | 155 | 1,4 | 570 | 490 | 330 | 12 | 18,2 |
| 871109075 | 320 | 155 | 155 | 1,66 | 570 | 490 | 330 | 10 | 18 |
| 8711011090 | 380 | 185 | 185 | 2,72 | 570 | 490 | 330 | 6 | 17,72 |
