Raccord femelle à compression Série 7 - Portée plate - Filet cylindrique - ISO 228
Code produit : 7060
Raccords taraudés-filetés
Adaptateur droit à comression - Taraudé pour systèmes de canalisations sous pression.
Permet l'assemblage en ligne d'un tube en PEHD avec un accessoire de réseau fileté cylindrique selon ISO 228. Disponible en PN16 du d25x3/4'' à 32x1''.
Les produits
- Etanchéité indépendante du serrage - Usinage de la gorge du joint dans la masse du corps. Cette gorge n’est pas rapportée en utilisant un insert. Elle est fixe et adaptée au joint. C’est la meilleure garantie pour l’étanchéité de l’assemblage.
- Insertion du tube sans démontage du raccord, chanfreinage conseillé.
- Filetage cylindrique selon ISO 228.
- Joint torique.
- Etanchéité sur le fond à l'aide du joint plat NBR.
Domaines d'application
Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 228-1:2000 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Taraudage : Polypropylène, copolymère haute qualité. Joints : NBR. Cerclage : Acier inox AISI 304.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 228-1:2000 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x G | H | E | I | I2 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|
| 70602507 | 25 x 3/4" | 88 | 54 | 63 | 12 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 70602510 | 25 x 1" | 88 | 54 | 63 | 14 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 70603210 | 32 x 1" | 89 | 64 | 72 | 14 | 16 | Télécharger Fiche tech. | Télécharger CAD |
Fourni avec un joint dans un emballage plastique unitaire.

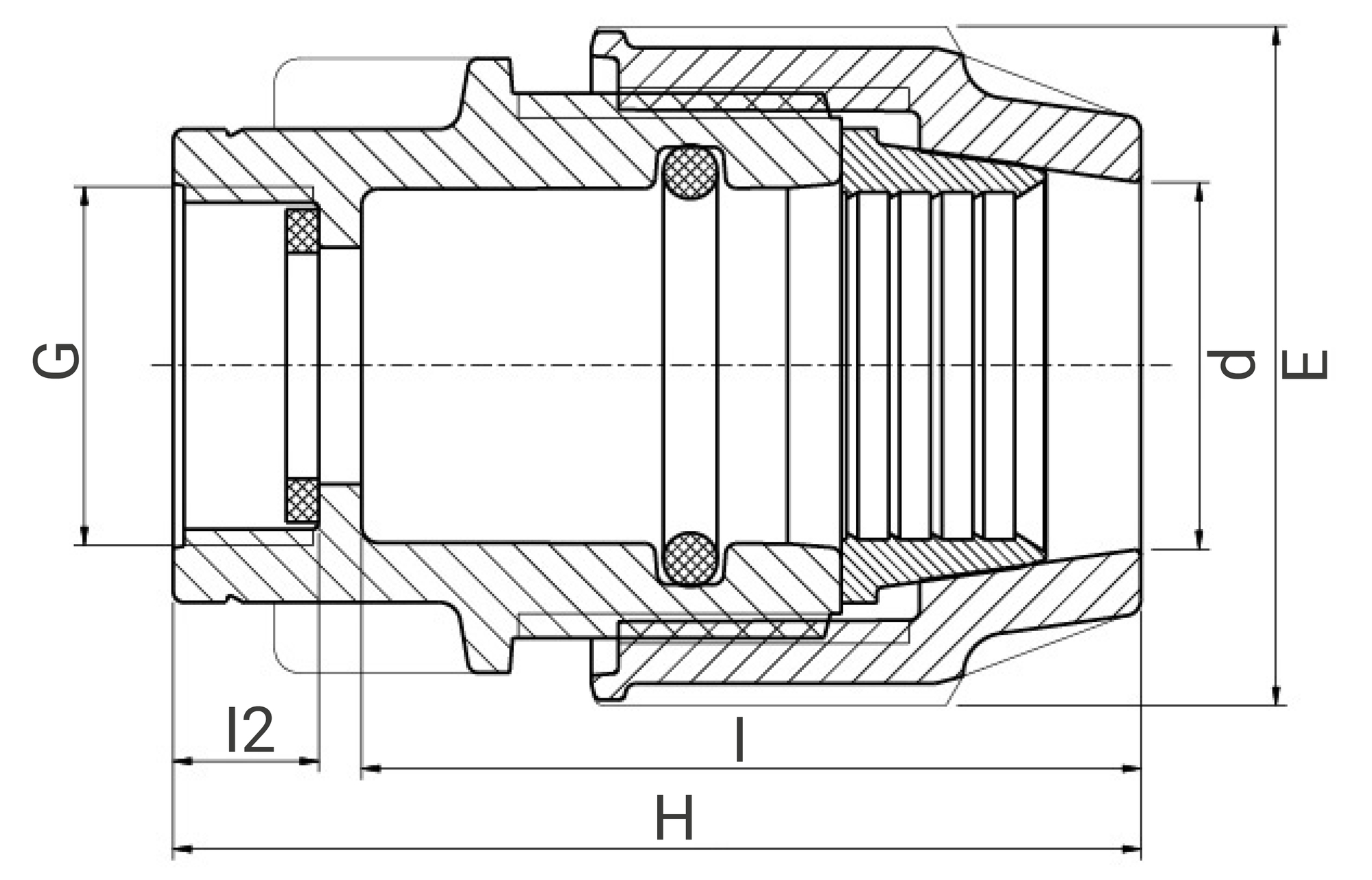

Schéma technique pour le produit :
Accessoires
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsOutillage de mise en oeuvre
Ressources
Fiche technique - Raccord femelle - Portée plate - Filet cylindrique - ISO 228 - 7060
(application/pdf, 174.11 ko)Fiche de mise en oeuvre - Raccord femelle - Portée plate - Filet cylindrique - ISO 228 - 7060
(application/pdf, 598.04 ko)Attestation de Conformité Sanitaire (ACS) - Raccord femelle - Portée plate - Filet cylindrique - ISO 228 - 7060
(application/pdf, 1038.23 ko)Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 70602507 | 90 | 55 | 55 | 0,08 | 570 | 490 | 330 | 250 | 21,4 |
| 70602510 | 90 | 55 | 55 | 0,08 | 570 | 490 | 330 | 250 | 21,4 |
| 70603210 | 90 | 65 | 65 | 0,12 | 570 | 490 | 330 | 150 | 19,4 |
