Raccord femelle millenium à compression Série 7 - Filet conique - ISO 7-1

Code produit :

87030

Raccords taraudés-filetés

Adaptateur droit millenium à compression - Taraudé pour systèmes de canalisations sous pression.
Permet l'assemblage en ligne d'un tube en PEHD avec un accessoire de réseau fileté conique selon ISO 7-1.
Disponible en PN16 du d75x2'' à 90x2'', PN10 en d90x3'' et d110x3'' et PN6 en d90x4'' et 110x4''.

Télécharger le catalogue Fiche technique

Etanchéité dépendante du serrage - Insertion du tube sans démontage du raccord. Compression du joint puis de la bague sur le tube.
Pas nécessaire de chanfreiner.
Taraudage cylindrique selon ISO7-1
Joint spécifique. Le profil du joint reprend la forme d’un tore à la compression.
Etanchéité dans le filet à l'aide de ruban PTFE ou pâte à joint à base de PTFE.

Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Taraudage : Polypropylène, copolymère haute qualité. Joints : NBR.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Raccord femelle millenium à compression Série 7 - Filet conique - ISO 7-1
Référence	d x Rp	H	E	I	I2	PN à 20°C	Fiche tech.	CAD
870307520	75 x 2"	181	132	137	26	16	Télécharger Fiche tech.	Télécharger CAD
870307525	75 x 2 1/2"	175	132	137	29	16	Télécharger Fiche tech.	Télécharger CAD
870309020	90 x 2"	212	152	182	26	16	Télécharger Fiche tech.	Télécharger CAD
870309030	90 x 3"	222	152	182	33	10	Télécharger Fiche tech.	Télécharger CAD
870309040	90 x 4"	242	152	182	38	6	Télécharger Fiche tech.	Télécharger CAD
8703011030	110 x 3"	263	181	215	33	10	Télécharger Fiche tech.	Télécharger CAD
8703011040	110 x 4"	273	181	215	42	6	Télécharger Fiche tech.	Télécharger CAD

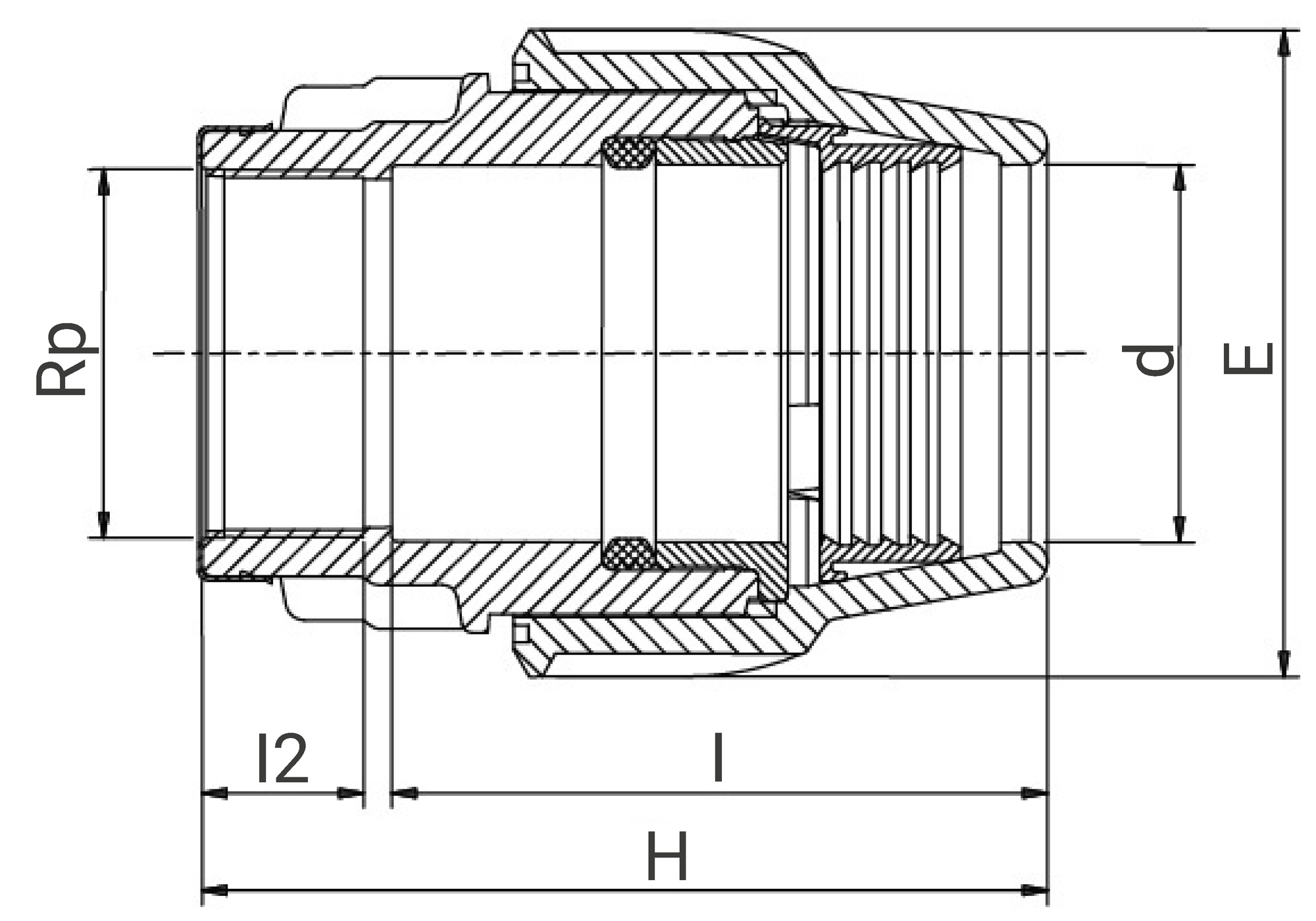

Schéma technique pour le produit :
