Raccord mâle à compression Série 7 - Filet conique - ISO 7-1

Code produit :

7020

Raccords taraudés-filetés

Adaptateur droit à compression - Fileté pour systèmes de canalisations sous pression.
Permet l'assemblage en ligne d'un tube en PEHD avec un accessoire de réseau taraudé cylindrique selon ISO7-1. Disponible en PN16 du d20x3/8'' à 63x2 1/2''.

Télécharger le catalogue Fiche technique

Etanchéité indépendante du serrage - Usinage de la gorge du joint dans la masse du corps. Cette gorge n’est pas rapportée en utilisant un insert. Elle est fixe et adaptée au joint. C’est la meilleure garantie pour l’étanchéité de l’assemblage.
Insertion du tube sans démontage du raccord, chanfreinage conseillé.
Filetage conique selon ISO 7-1.
Joint torique (16, 20, 25 et 32 mm) - Joint trapézoïdale (40, 50 et 63mm)
Etanchéité dans le filet à l'aide de ruban PTFE ou pâte à joint à base de PTFE.

Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Filetage : Polypropylène, copolymère haute qualité. Joints : NBR.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Raccord mâle à compression Série 7 - Filet conique - ISO 7-1
Référence	d x R	H	E	I	l2	PN à 20°C	Fiche tech.	CAD
70201603	16 x 3/8"	76	39	59	13	16	Télécharger Fiche tech.	Télécharger CAD
70201605	16 x 1/2"	79	39	59	16	16	Télécharger Fiche tech.	Télécharger CAD
70201607	16 x 3/4"	79	39	59	17	16	Télécharger Fiche tech.	Télécharger CAD
70202005	20 x 1/2"	92	48	71	17	16	Télécharger Fiche tech.	Télécharger CAD
70202007	20 x 3/4"	92	48	71	18	16	Télécharger Fiche tech.	Télécharger CAD
70202010	20 x 1"	86	48	52	20	16	Télécharger Fiche tech.	Télécharger CAD
70202505	25 x 1/2"	94	54	72	17	16	Télécharger Fiche tech.	Télécharger CAD
70202507	25 x 3/4"	95	54	72	18	16	Télécharger Fiche tech.	Télécharger CAD
70202510	25 x 1"	97	54	72	20	16	Télécharger Fiche tech.	Télécharger CAD
70203207	32 x 3/4"	106	64	83	18	16	Télécharger Fiche tech.	Télécharger CAD
70203210	32 x 1"	107	64	83	20	16	Télécharger Fiche tech.	Télécharger CAD
70203213	32 x 1 1/4"	110	64	83	22	16	Télécharger Fiche tech.	Télécharger CAD
70203215	32 x 1 1/2"	110	64	83	22	16	Télécharger Fiche tech.	Télécharger CAD
70204010	40 x 1"	118	82	91	20	16	Télécharger Fiche tech.	Télécharger CAD
70204013	40 x 1 1/4"	117	82	90	22	16	Télécharger Fiche tech.	Télécharger CAD
70204015	40 x 1 1/2"	117	82	90	22	16	Télécharger Fiche tech.	Télécharger CAD
70204020	40 x 2"	123	82	91	26	16	Télécharger Fiche tech.	Télécharger CAD
70205010	50 x 1"	133	96	106	20	16	Télécharger Fiche tech.	Télécharger CAD
70205013	50 x 1 1/4"	136	96	106	22	16	Télécharger Fiche tech.	Télécharger CAD
70205015	50 x 1 1/2"	136	96	109	22	16	Télécharger Fiche tech.	Télécharger CAD
70205020	50 x 2"	140	96	109	26	16	Télécharger Fiche tech.	Télécharger CAD
70206313	63 x 1 1/4"	154	113	123	22	16	Télécharger Fiche tech.	Télécharger CAD
70206315	63 x 1 1/2"	154	113	123	22	16	Télécharger Fiche tech.	Télécharger CAD
70206320	63 x 2"	167	113	123	26	16	Télécharger Fiche tech.	Télécharger CAD
70206325	63 x 2 1/2"	160	113	123	29	16	Télécharger Fiche tech.	Télécharger CAD

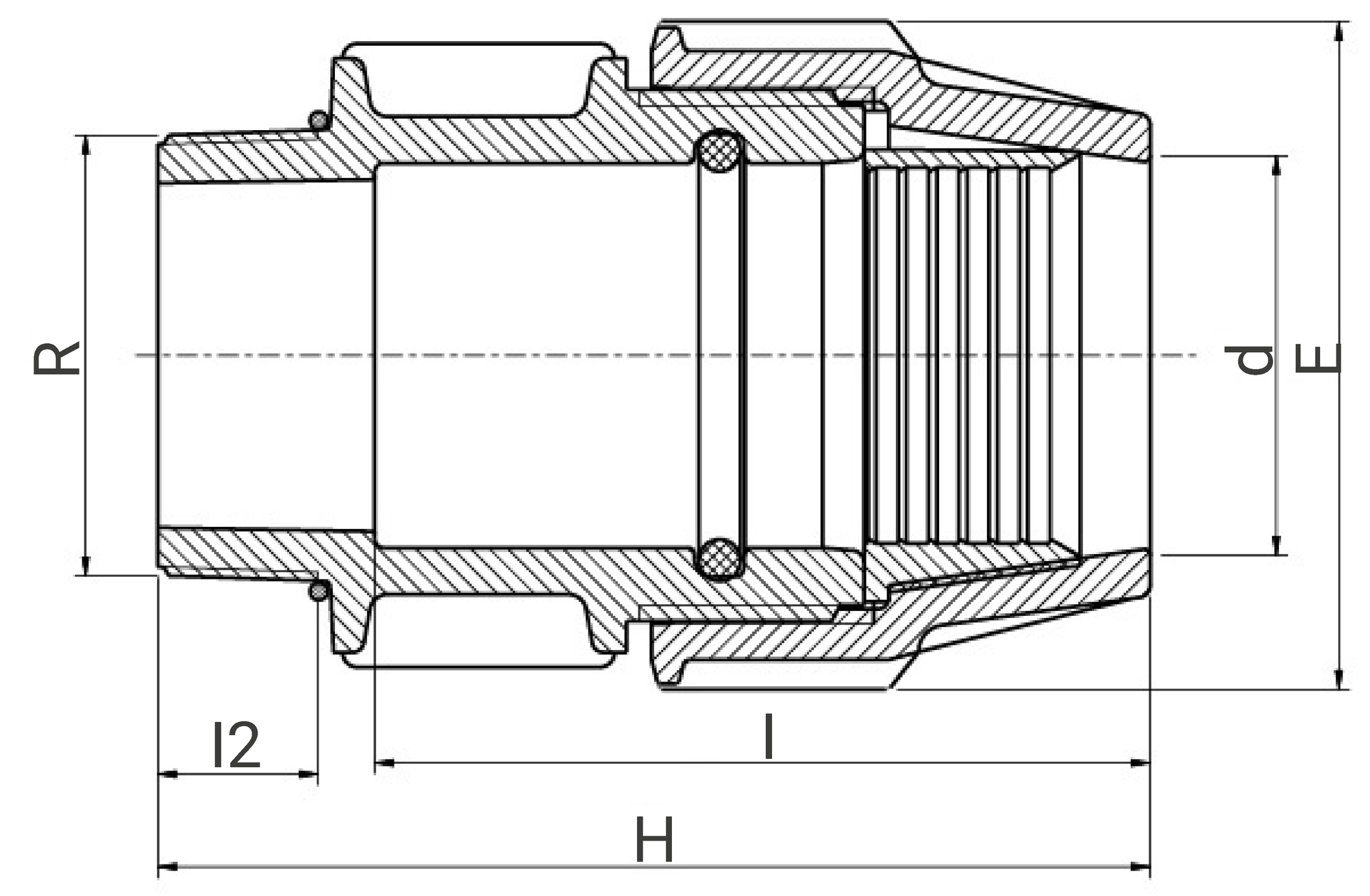

Schéma technique pour le produit :

Accessoires

7970

Rondelle de retenue pour raccords Série 7 d20 au d63 pour tubes PVC

7930

Set de réduction pour raccords à compression Série 7

Vidéos

Présentation de la gamme Série 7

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Outillage de mise en oeuvre

7990

Ruban PTFE (Téflon)

Ressources

Fiche technique - Raccord mâle - Filet conique - ISO 7-1 - 7020

(application/pdf, 271.79 ko)

Fiche de mise en oeuvre - Raccord mâle - Filet conique - ISO 7-1 - 7020

(application/pdf, 598.04 ko)

Attestation de Conformité Sanitaire (ACS) - Raccord mâle - Filet conique - ISO 7-1 - 7020

(application/pdf, 1038.23 ko)

Informations logistiques

	Pièce				Sachet		Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Poids (kg)	Qté	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
70201603	80	40	40	0,03	0.300	10	570	490	330	600	19.40
70201605	80	40	40	0,03	0.300	10	570	490	330	500	16.40
70201607	80	40	40	0,04	0.400	10	570	490	330	500	21.40
70202005	95	50	50	0,06	0.600	10	570	490	330	350	22.40
70202007	95	50	50	0,06	0.600	10	570	490	330	350	22.40
70202010	95	50	50	0,06	0.600	10	570	490	330	350	22.40
70202505	95	55	55	0,07	0.700	10	570	490	330	250	18.90
70202507	95	55	55	0,07	0.700	10	570	490	330	250	18.90
70202510	100	55	55	0,08	0.800	10	570	490	330	250	21.40
70203207	110	65	65	0,11	0.550	5	570	490	330	150	17.90
70203210	110	65	65	0,12	0.600	5	570	490	330	150	19.40
70203213	110	65	65	0,11	0.550	5	570	490	330	150	17.90
70203215	110	65	65	0,13	0.650	5	570	490	330	140	19.60
70204010	120	80	80	0,18	-	-	570	490	330	110	21.20
70204013	120	80	80	0,19	-	-	570	490	330	110	22.30
70204015	120	80	80	0,18	-	-	570	490	330	100	19.40
70204020	125	80	80	0,21	-	-	570	490	330	100	22.40
70205010	135	95	95	0,27	-	-	570	490	330	70	20.30
70205013	140	95	95	0,27	-	-	570	490	330	70	20.30
70205015	140	95	95	0,28	-	-	570	490	330	70	21.00
70205020	140	95	95	0,28	-	-	570	490	330	65	19.60
70206313	155	110	110	0,44	-	-	570	490	330	48	22.52
70206315	155	110	110	0,45	-	-	570	490	330	48	23.00
70206320	170	110	110	0,46	-	-	570	490	330	48	23.48
70206325	170	110	110	0,46	-	-	570	490	330	45	22.10
