Robinet à soupape droite Série 7

Code produit :

3407

Robinets - Vannes

Robinet à soupape droite - Embouts à compression Plasson pour systèmes de canalisations en PEHD sous pression. Permet de réguler, contrôler, ou stopper le débit dans un réseau d'eau.
Fermeture par presse-étoupe.
Disponible en PN16 en d20, 25 et 32.

Télécharger le catalogue Fiche technique

Peut servir à régler le débit. En ajustant son ouverture, il est possible de moduler la pression en amont et en aval.
Dans les grands réseaux d’irrigation ou de distribution, un robinet à soupape manuelle permet d’isoler une section du réseau pour effectuer des réparations ou un entretien sans arrêter le reste du système.
Permet une ouverture et fermeture progressives afin d'éviter les coups de bélier qui endommagent les canalisations.
Léger, résistant à la corrosion (pas de pièce métallique), il est facile à monter et manœuvrer à l'aide de la poignée en PPH.
Montage hors sol ou enterré dans un regard pour son accessibilité.

Irrigation - Adduction d'eau brute.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Poignée : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Bagues de crampage : Polyacétal.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications Certification

Sans Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Robinet à soupape droite Série 7
Référence	d	H	E	A	I	PN à 20°C	Fiche tech.	CAD
340720	20	147	48	101	47	16	Télécharger Fiche tech.	Télécharger CAD
340725	25	154	54	91	49	16	Télécharger Fiche tech.	Télécharger CAD
340732	32	174	64	95	57	16	Télécharger Fiche tech.	Télécharger CAD

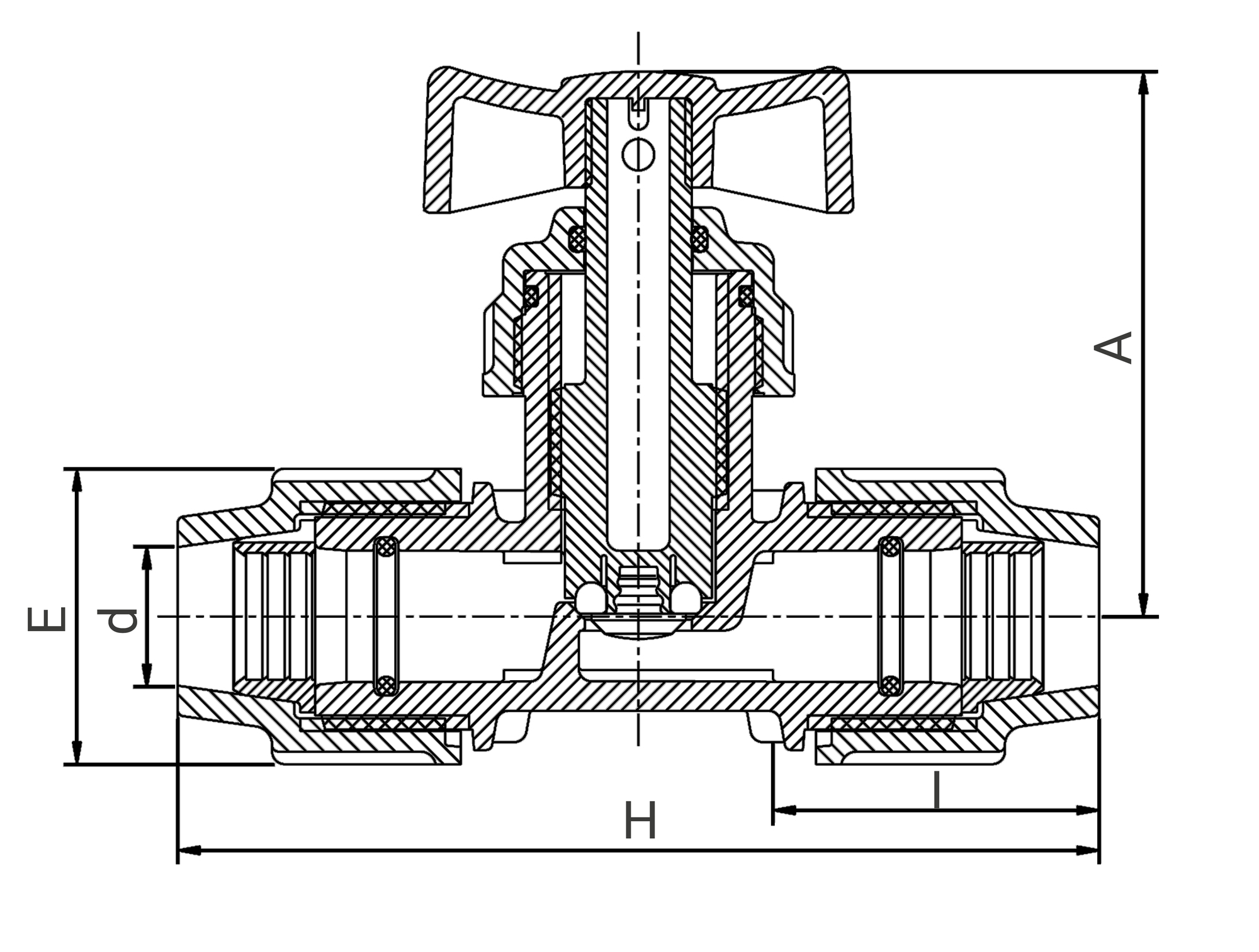

Schéma technique pour le produit :

Accessoires

7970

Rondelle de retenue pour raccords Série 7 d20 au d63 pour tubes PVC

7930

Set de réduction pour raccords à compression Série 7

Vidéos

Présentation de la gamme Série 7

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Outillage de mise en oeuvre

7990

Ruban PTFE (Téflon)

Ressources

Fiche technique - Robinet à soupape droite - 3407

(application/pdf, 181.77 ko)

Fiche de mise en oeuvre - Robinet à soupape droite - 3407

(application/pdf, 598.04 ko)

Informations logistiques

	Pièce				Sachet		Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Poids (kg)	Qté	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
340720	150	125	50	0,17	0,85	5	570	490	330	100	18,4
340725	155	130	55	0,19	0,95	5	570	490	330	80	16,6
340732	175	135	65	0,26	1,3	5	570	490	330	60	17
