Robinet taraudé à soupape droite Série 7 - ISO 7-1
Code produit : 3405
Robinets - Vannes
Robinet à soupape droite - Embouts taraudés selon ISO7-1 pour systèmes de canalisations en pression.
Permet de réguler, contrôler ou stopper le débit dans un réseau d'eau.
Fermeture par presse-étoupe.
Disponible en PN10 en 3/4'' et 1''.
Les produits
- Peut servir à régler le débit. En ajustant son ouverture, il est possible de moduler la pression en amont et en aval.
- Dans les grands réseaux d’irrigation ou de distribution, un robinet à soupape manuelle permet d’isoler une section du réseau pour effectuer des réparations ou un entretien sans arrêter le reste du système.
- Permet une ouverture et fermeture progressives afin d'éviter les coups de bélier qui endommagent les canalisations.
- Léger, résistant à la corrosion (pas de pièce métallique), il est facile à monter et manœuvrer à l'aide du volant en PPH.
- Montage hors sol ou enterré dans un regard pour son accessibilité.
Domaines d'application
Irrigation - Adduction d'eau brute.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Corps : Polypropylène, copolymère haute qualité. Poignée : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Taraudage : Polypropylène, copolymère haute qualité. Joints : NBR.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Sans Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | Rp | H | A | I2 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|
| 340507 | 3/4" | 78 | 92 | 18 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 340510 | 1" | 82 | 92 | 20 | 10 | Télécharger Fiche tech. | Télécharger CAD |

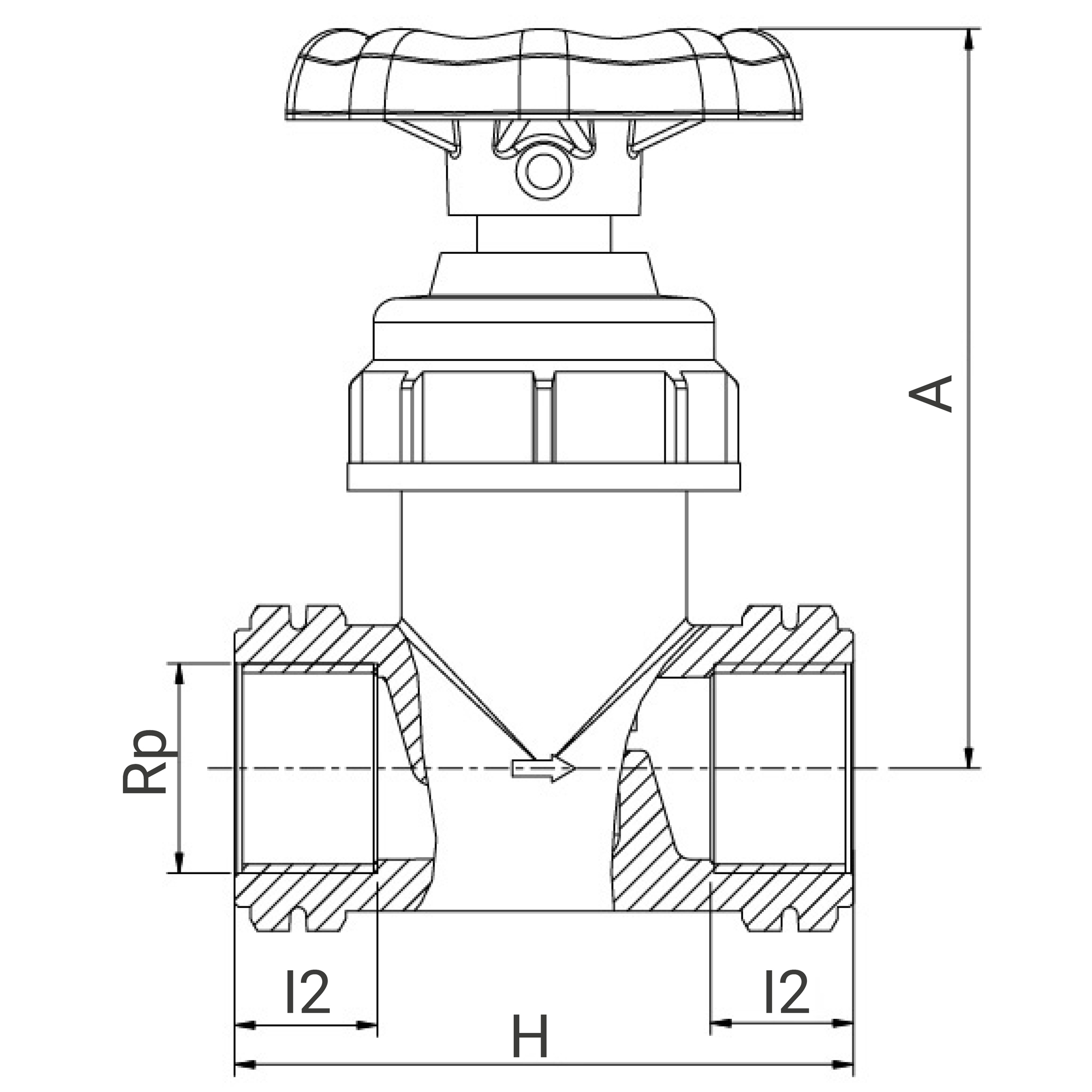

Schéma technique pour le produit :
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsOutillage de mise en oeuvre
Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 340507 | 80 | 110 | 50 | 0,12 | 0,6 | 5 | 570 | 490 | 330 | 140 | 18,2 |
| 340510 | 85 | 115 | 50 | 0,13 | 0,65 | 5 | 570 | 490 | 330 | 120 | 17 |
