Té à 90° à compression Série 7 avec dérivation filetée longue - Filet conique - ISO 7-1

Code produit :

7810

Raccords taraudés-filetés

Adaptateur à compression en T - Dérivation filetée réduite pour systèmes de canalisations sous pression.
Permet l'assemblage de deux tubes en PEHD de diamètre égal avec un accessoire de réseau taraudé cylindrique selon ISO 7-1 sur la dérivation réduite ainsi que la pose d'instrumentations, de purges ou de ventouses.
Disponible en PN16 du d40x3/4'' à 63x1''.

Télécharger le catalogue Fiche technique

Etanchéité indépendante du serrage - Usinage de la gorge du joint dans la masse du corps. Cette gorge n’est pas rapportée en utilisant un insert. Elle est fixe et adaptée au joint. C’est la meilleure garantie pour l’étanchéité de l’assemblage.
Insertion du tube sans démontage du raccord, chanfreinage conseillé.
Filetage conique selon ISO 7-1.
Joint trapézoïdale.
Etanchéité dans le filet à l'aide de ruban PTFE ou pâte à joint à base de PTFE.

Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Filetage : Polypropylène, copolymère haute qualité. Joints : NBR.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Té à 90° à compression Série 7 avec dérivation filetée longue - Filet conique - ISO 7-1
Référence	d x R x d	H	E	A	I	I2	PN à 20°C	Fiche tech.	CAD
78104007	40 x 3/4" x 40	215	82	85	89	18	16	Télécharger Fiche tech.	Télécharger CAD
78105007	50 x 3/4" x 50	244	96	90	98	18	16	Télécharger Fiche tech.	Télécharger CAD
78105010	50 x 1" x 50	244	96	90	98	20	16	Télécharger Fiche tech.	Télécharger CAD
78106307	63 x 3/4" x 63	270	113	95	110	18	16	Télécharger Fiche tech.	Télécharger CAD
78106310	63 x 1" x 63	270	113	95	110	20	16	Télécharger Fiche tech.	Télécharger CAD

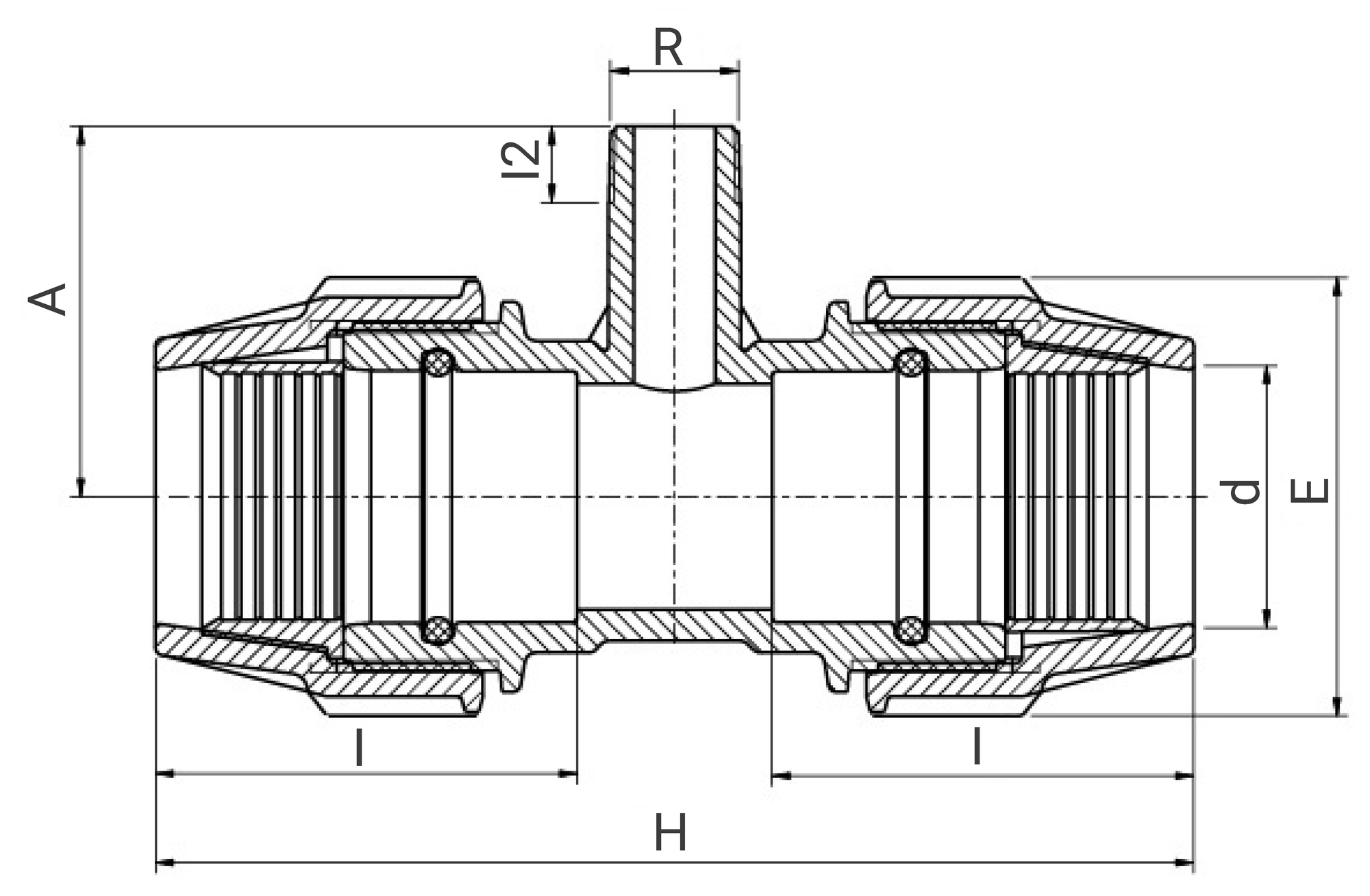

Schéma technique pour le produit :

Accessoires

7970

Rondelle de retenue pour raccords Série 7 d20 au d63 pour tubes PVC

7930

Set de réduction pour raccords à compression Série 7

Vidéos

Présentation de la gamme Série 7

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Outillage de mise en oeuvre

7990

Ruban PTFE (Téflon)

Ressources

Fiche technique - Té à 90° avec dérivation filetée longue - Filet conique - ISO 7-1 - 7810

(application/pdf, 221.77 ko)

Fiche de mise en oeuvre - Té à 90° avec dérivation filetée longue - Filet conique - ISO 7-1 - 7810

(application/pdf, 598.04 ko)

Attestation de Conformité Sanitaire (ACS) - Té à 90° avec dérivation filetée longue - Filet conique - ISO 7-1 - 7810

(application/pdf, 1038.23 ko)

Informations logistiques

	Pièce				Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
78104007	215	125	80	0,37	570	490	330	50	19,9
78105007	245	140	95	0,51	570	490	330	36	19,76
78105010	245	140	95	0,55	570	490	330	36	21,2
78106307	270	150	110	0,82	570	490	330	24	21,08
78106310	270	150	110	0,82	570	490	330	24	21,08
