Té à 90° millenium à compression Série 7 avec dérivation taraudée - Filet conique - ISO 7-1

Code produit :

87140

Raccords taraudés-filetés

Adaptateur en T millenium - Dérivation taraudée pour systèmes de canalisations sous pression.
Permet l'assemblage de deux tubes en PEHD de diamètre égal avec un accessoire de réseau fileté conique selon ISO 7-1 sur la dérivation ainsi que la réalisation de collecteurs, purges ou ventouses.
Disponible en PN16 jusqu'à 2 1/2'', PN10 en 3'' et PN6 en 4''.

Télécharger le catalogue Fiche technique

Etanchéité dépendante du serrage.
Insertion du tube sans démontage du raccord. Compression du joint puis de la bague sur le tube.
Pas nécessaire de chanfreiner.
Taraudage cylindrique selon ISO7-1
Joint spécifique. Le profil du joint reprend la forme d’un tore à la compression.
Etanchéité dans le filet à l'aide de ruban PTFE ou pâte à joint à base de PTFE.

Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Taraudage : Polypropylène, copolymère haute qualité. Joints : NBR. Cerclage : Acier inox AISI 304.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Té à 90° millenium à compression Série 7 avec dérivation taraudée - Filet conique - ISO 7-1
Référence	d x Rp x d	H	E	A	I	I2	PN à 20°C	Fiche tech.	CAD
87140752075	75 x 2" x 75	370	132	110	137	30	16	Télécharger Fiche tech.	Télécharger CAD
87140752575	75 x 2 1/2" x 75	342	132	85	134	35	16	Télécharger Fiche tech.	Télécharger CAD
87140753075	75 x 3" x 75	370	132	110	137	36	10	Télécharger Fiche tech.	Télécharger CAD
87140903090	90 x 3" x 90	418	152	116	164	41	10	Télécharger Fiche tech.	Télécharger CAD
8714011040110	110 x 4" x 110	516	181	140	200	52	6	Télécharger Fiche tech.	Télécharger CAD

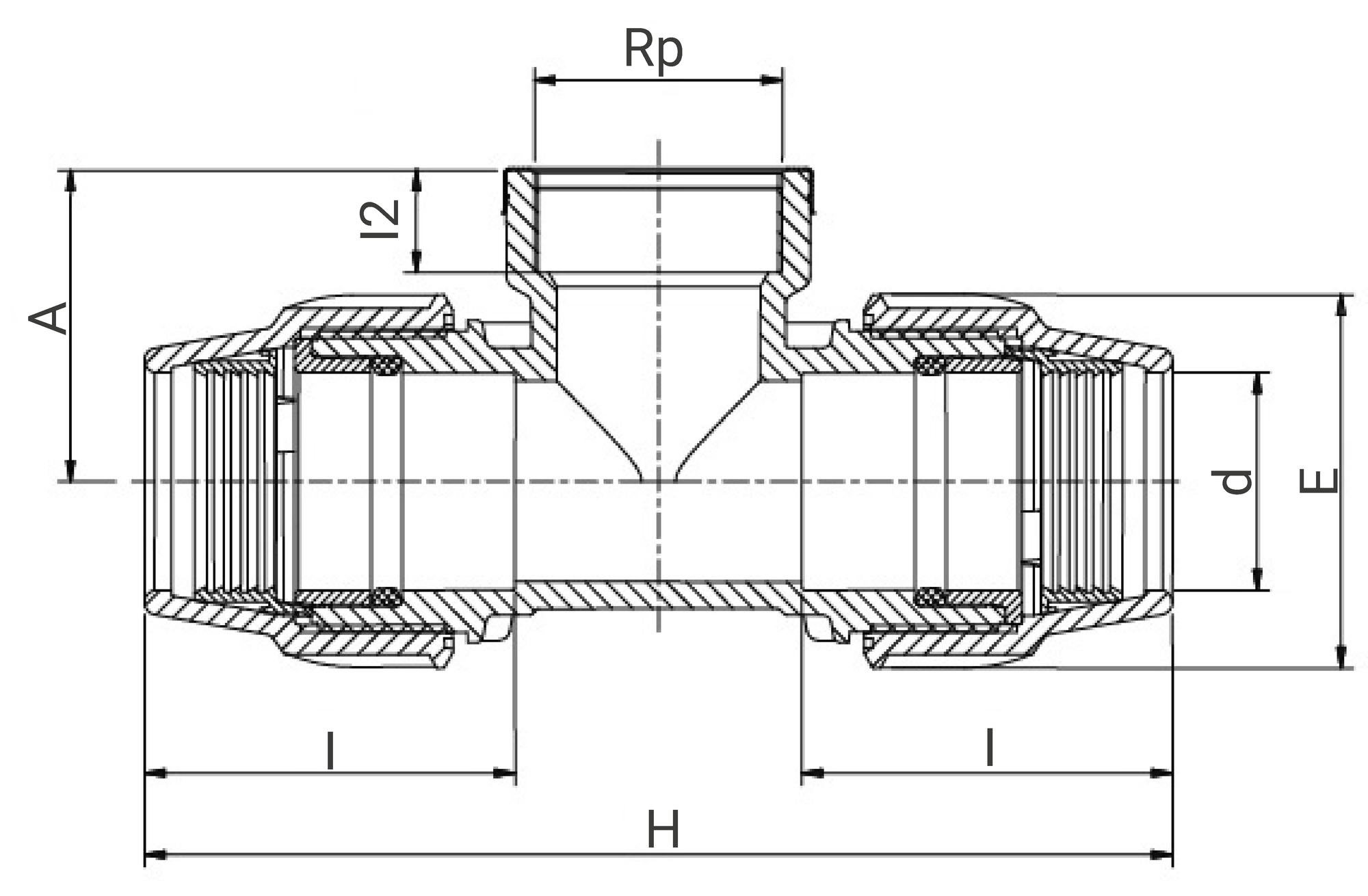

Schéma technique pour le produit :
