Té à 90° millenium à compression Série 7 avec dérivation filetée longue - Filet conique ISO7-1
Code produit : 87810
Raccords taraudés-filetés
Adaptateur en T MILLENIUM - Dérivation filetée réduite pour systèmes de canalisations sous pression.
Permet l'assemblage de deux tubes en PEHD de diamètre égal avec un accessoire de réseau taraudé cylindrique selon ISO7-1 sur la dérivation réduite ainsi que la pose d'instrumentations, de purges ou de ventouses.
Disponible en PN16 en d75x3/4'' et 75x1''.
Les produits
- Etanchéité dépendante du serrage - Insertion du tube sans démontage du raccord. Compression du joint puis de la bague sur le tube.
- Pas besoin de chanfreiner.
- Joint spécifique. Le profil du joint reprend la forme d’un tore à la compression.
- Etanchéité dans le filet à l'aide de ruban PTFE ou pâte à joint à base de PTFE.
Domaines d'application
Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Filetage : Polypropylène, copolymère haute qualité. Joints : NBR.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x R x d | I2 | I | H | A | E | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|
| 878107507 | 75 x 3/4" x 75 | 18 | 137 | 324 | 105 | 132 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 878107510 | 75 x 1" x 75 | 20 | 137 | 324 | 105 | 132 | 16 | Télécharger Fiche tech. | Télécharger CAD |

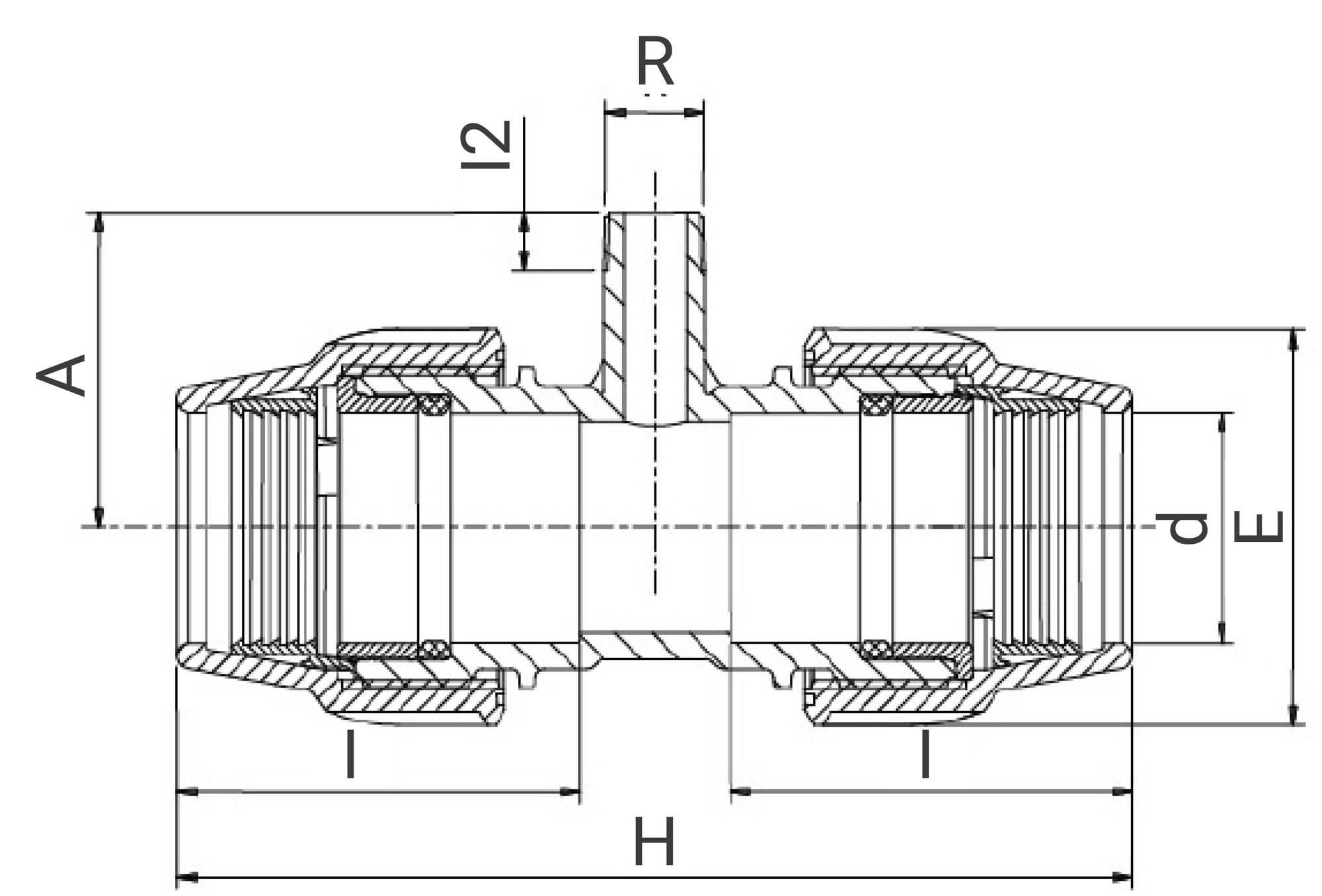

Schéma technique pour le produit :
Accessoires
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsOutillage de mise en oeuvre
Ressources
Fiche technique - Té à 90° millenium avec dérivation filetée longue - Filet conique ISO7-1 - 87810
(application/pdf, 230.69 ko)Fiche de mise en oeuvre - Té à 90° millenium avec dérivation filetée longue - Filet conique ISO7-1 - 87810
(application/pdf, 598.04 ko)Attestation de Conformité Sanitaire (ACS) - Té à 90° millenium avec dérivation filetée longue - Filet conique ISO7-1 - 87810
(application/pdf, 1038.23 ko)Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 878107507 | 325 | 175 | 135 | 1,3 | 570 | 490 | 330 | 10 | 14.40 |
| 878107510 | 325 | 175 | 135 | 1,31 | 570 | 490 | 330 | 11 | 15.81 |
